Dronetag Beacon gen.2

Dronetag Beacon zajistí, že váš dron uvidí všichni účastníci letového provozu v okolí, a umožní vám ho sledovat v reálném čase. Připevníte ho na jakýkoli dron bez ohledu na výrobce. Beacon lokálně vysílá údaje o poloze a identifikaci, a splňuje tak pravidla pro přímé (Broadcast) Remote ID (DRI). Vysílání je standardizované podle prEN 4709-002 pro EU a ASTM F3411 pro USA. Dronetag Beacon patřil k prvním modulům Remote ID, které schválil úřad FAA – viz prohlášení o shodě (Declaration of Compliance).

Beacon má vnitřní antény a baterii, která zařízení napájí po celý letový den, a dodává se v plastovém krytu s rozepínatelným upevněním 3M Dual Lock. Může tak fungovat zcela samostatně a dá se rychle přendávat mezi drony ve vaší flotile. Nedílnou součástí Beaconu je webová a mobilní aplikace Dronetag.

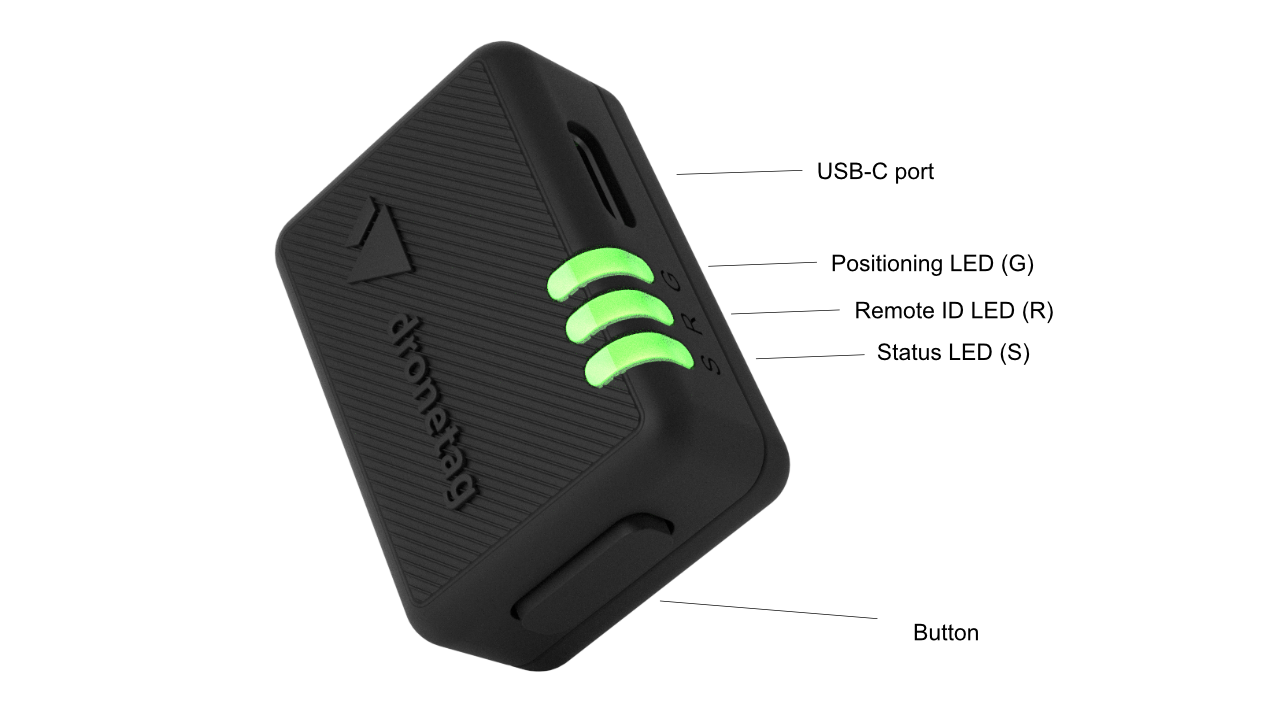

Ovládací prvky​

Ovládání tlačítkem​

Dronetag Beacon se ovládá tlačítkem na kratší straně zařízení.

  • Dlouhý stisk (2 s): zapnutí nebo vypnutí zařízení
  • Krátký stisk (0,1 s): zahájení nebo ukončení letu (při zapnutém zařízení)
  • Krátký stisk (0,1 s): zobrazení stavu baterie (při vypnutém zařízení)
  • Extra dlouhý stisk (4–8 s): vynucený restart zařízení (Hard reset)

Běžné použití​

Zařízení obvykle funguje všude venku, kde je signál GNSS. Chcete-li rychle zahájit let:

  • Při vypnutém zařízení zkontrolujte stav baterie krátkým stiskem tlačítka (0,1 s).
  • Zapněte zařízení dlouhým stiskem tlačítka (2 s).
  • Počkejte, až budou všechny součásti zařízení připravené a 3 LED přejdou na trvale zelenou.
  • Let se zahájí automaticky, nebo ho musíte potvrdit krátkým stiskem tlačítka (podle nastavení Flight auto start).
  • Proveďte svou misi.
  • Let ukončete krátkým stiskem tlačítka (0,1 s).
  • Vypněte zařízení dlouhým stiskem tlačítka (2 s).

Obsah balení​

V balení s Beaconem byste měli najít:

  • 1 × Dronetag Beacon
  • 1 × kabel USB-C
  • 2 × protikus Dual Lock na dron
  • 1 × alkoholový čisticí ubrousek
  • 1 × stručný návod (Quick start guide)

Bezpečnostní upozornění​

Zařízení Dronetag je navržené tak, aby se s ním zacházelo co nejjednodušeji. Přesto je nutné dodržovat následující bezpečnostní pokyny, aby se riziko nehod, zranění a poruchy zařízení snížilo na minimum. Při nesprávném použití může zařízení způsobit požár, úraz elektrickým proudem nebo zranění osob. Dronetag neodpovídá za škody vzniklé použitím nebo nesprávným použitím tohoto produktu. Pro bezpečný provoz dodržujte tyto pokyny:

  • Tento návod i návod k aplikaci Dronetag si pečlivě přečtěte a dodržujte všechny pokyny. Zvláštní pozornost věnujte všem varováním a bezpečnostním opatřením.
  • Za rizika spojená s používáním zařízení odpovídá výhradně uživatel. Dronetag neodpovídá za zranění ani nehody způsobené nesprávným používáním.
  • Maximální vstupní napětí je 5 V a smí se přivádět pouze do konektoru USB-C při nabíjení nebo přenosu dat.
  • Zařízení neotevírejte. Neobsahuje žádné díly, které by uživatel mohl sám opravit. Otevřením zařízení zaniká záruka a porušují se všeobecné obchodní podmínky.
  • Zabraňte vniknutí kapalin, drobných částic nebo jiných cizích předmětů do systému nebo příslušenství.
  • Nevystavujte systém ani příslušenství dlouhodobě vysokým teplotám, vysoké vlhkosti nebo přímému slunci.
  • Systém a příslušenství, včetně stahovacích pásek a upevňovacích prvků, uchovávejte mimo dosah malých dětí.
  • Pokud systém přenesete přímo z chladného prostředí do teplého, může uvnitř zkondenzovat vlhkost a systém nemusí správně fungovat. V takovém případě okamžitě odpojte všechny kabely a příslušenství a nechte zařízení několik hodin na suchém místě.
  • Pokud zařízení funguje neobvykle, vydává neobvyklé zvuky nebo pachy nebo je na dotek příliš horké, okamžitě ho přestaňte používat a odpojte ho od všech konektorů.
  • Na žádný konektor antény nepřivádějte stejnosměrné napětí.

Teplo a bezpečnost​

Při běžném provozu se zařízení Dronetag může mírně zahřát. Při nabíjení se může zahřát ještě víc.
To je v pořádku, je ale důležité zabránit přehřátí:

  • Nenechávejte zařízení Dronetag dlouho na přímém slunci (např. na palubní desce auta).
  • Zařízení nepoužívejte ani nenabíjejte při vysokých okolních teplotách.
varování
  • Během provozu nebo nabíjení může být zařízení na dotek teplé — to je normální.
  • Pokud si však všimnete, že se zařízení nafukuje nebo vydouvá, jde o problém s baterií.
  • V takovém případě zařízení okamžitě přestaňte používat a obraťte se na podporu Dronetagu nebo na místního prodejce.

Ochrana proti přehřátí​

Zařízení Dronetag má vestavěnou tepelnou ochranu:

  • Pokud teplota příliš stoupne, zařízení se automaticky vypne.
  • Pokud se zařízení přehřeje při nabíjení, nabíjení se zpomalí nebo úplně přeruší.
    • Pokud si všimnete, že se zařízení Dronetag nenabíjí (nebo se nabíjí velmi pomalu), ujistěte se, že není v horkém prostředí.

Pouzdra na zařízení Dronetag a teplo​

Kryty zařízení Dronetag jsou vyrobené z termoplastu.
Když se kryt zahřeje, materiál může změknout a snadno se promáčkne, poškrábe nebo zdeformuje.
Dokud je zařízení Dronetag teplé, netlačte na něj a neskladujte ho pod zátěží — kryt by se mohl trvale poškodit.
