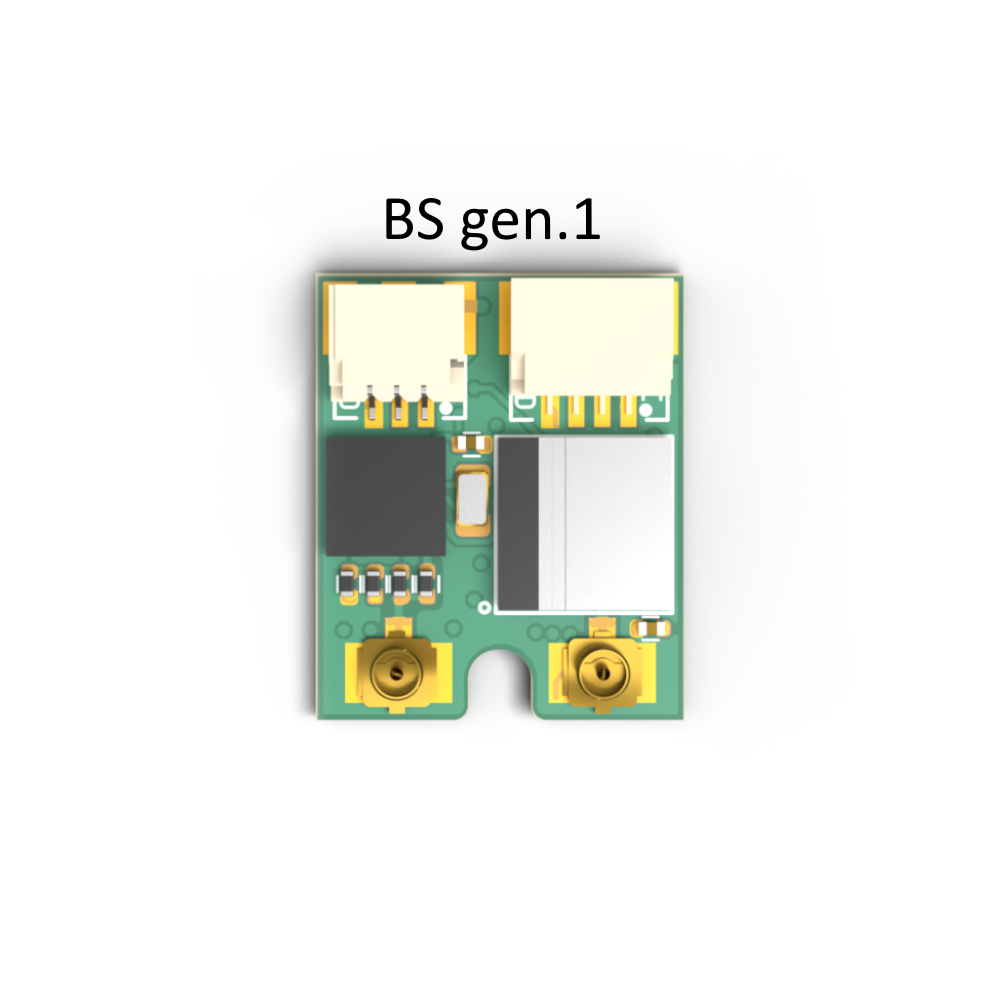

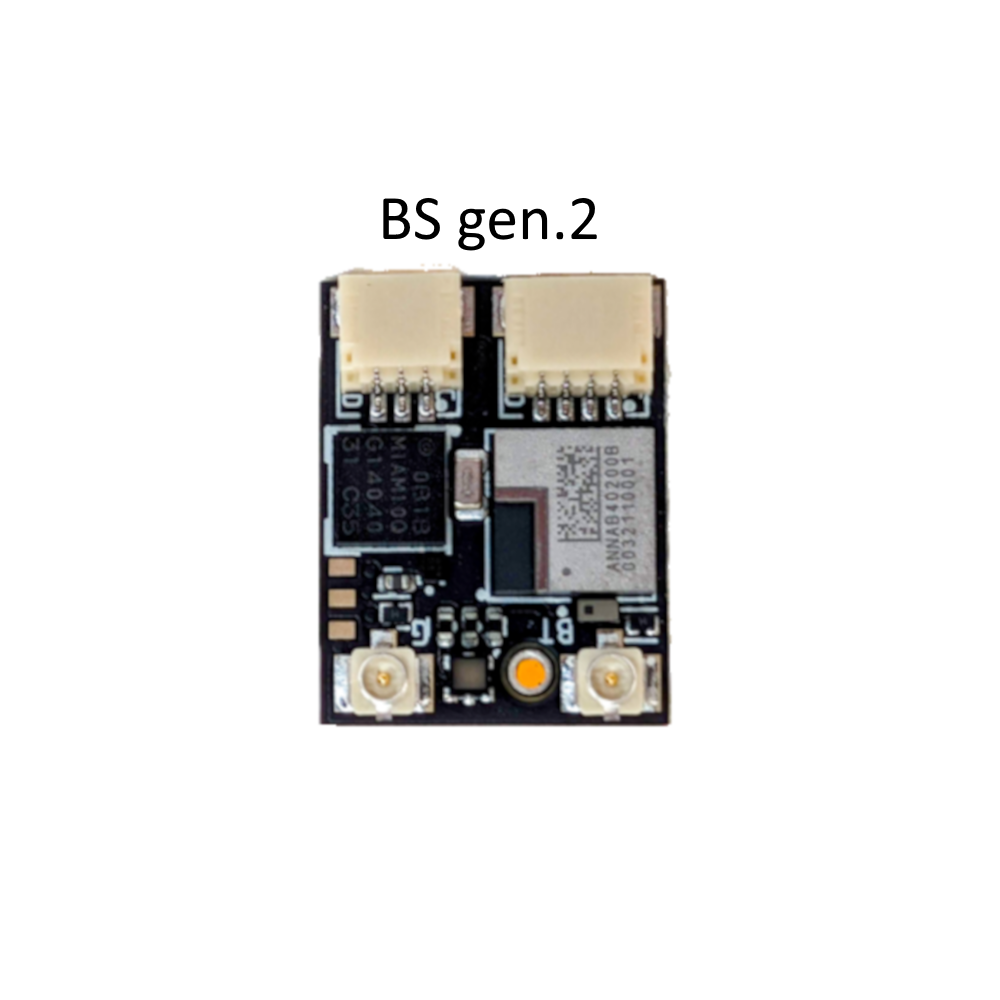

Dronetag BS gen.2

Dronetag BS rozšiřuje rodinu zařízení Dronetag pro Remote ID o dostupné a lehké řešení pro všechny letecké modeláře, piloty FPV a nadšence. Díky nízké ceně a malé hmotnosti se Dronetag BS hodí pro každého, kdo potřebuje splnit předpisy pro Remote ID podle FAA (USA) a EASA (EU). Vyhovuje i pravidlům pro Remote ID v dalších zemích, které uznávají normy ASTM F3411 nebo EN 4709-002.

Dronetag BS je připravený k instalaci, takže jeho zprovoznění je jednoduché. Napájet ho lze ze vstupu až 17 V, případně z externí baterie LiPo.

S hmotností pouhých 1,5 gramu (0,105 oz) se základními drátovými anténami a rozměry 18 × 14 × 5 mm (0,71 × 0,55 × 0,19 in) se Dronetag BS hodí i pro ta nejmenší letadla, která musí mít Remote ID. BS se snadno upevní oboustrannou lepicí páskou nebo suchým zipem, takže ho můžete používat na více letadlech.

Dronetag BS vysílá Remote ID přes Bluetooth a v ideálních podmínkách dosáhne signál až na 3 kilometry (1,86 míle).

BS snadno spravujete v naší aplikaci Dronetag App pro Android a iOS. Kvůli změně nastavení nebo aktualizaci firmwaru tak nemusíte letadlo rozebírat. Vše vyřídíte v mobilní aplikaci.

pozor

Před použitím Dronetag BS důrazně doporučujeme projít si stránku o připojení zdroje napájení.

Pro koho je určený?​

Dronetag BS je určený především pro zkušené rekreační piloty (RC modeláře, piloty FPV, nadšence), kteří hledají co nejjednodušší a nejflexibilnější řešení Remote ID pro splnění aktuálních předpisů. Nehodí se pro ty, kdo chtějí řešení typu „zapoj a hraj“ (plug & play), protože jeho zprovoznění vyžaduje alespoň základní znalosti elektroniky. Na svém letadle si musíte najít vhodný zdroj napájení a nastavení i zapojení provést sami. Pokud hledáte hotové řešení, pořiďte si Dronetag Beacon nebo Mini.

Zákazníci s hotovými drony, například DJI, BS nejspíš použít nemohou, protože tato letadla nemají otevřená rozhraní ani výstupy napájení.

Rozdíl mezi Dronetag BS a Dronetag DRI​

Hlavní rozdíl mezi BS a DRI je v tom, zda zařízení funguje jako samostatný systém. Dronetag BS obsahuje vše potřebné ke splnění požadavků na Remote ID, včetně vlastního přijímače GNSS. Dronetag DRI je naopak hlavně produkt OEM pro integrátory a výrobce, který se spoléhá na data ze senzorů dodávaná letovou řídicí jednotkou. Pokud potřebujete samostatný, soběstačný systém, zvolte Dronetag BS. Pokud potřebujete implementaci Standard Remote ID, doporučujeme Dronetag DRI.

Obsah balení​

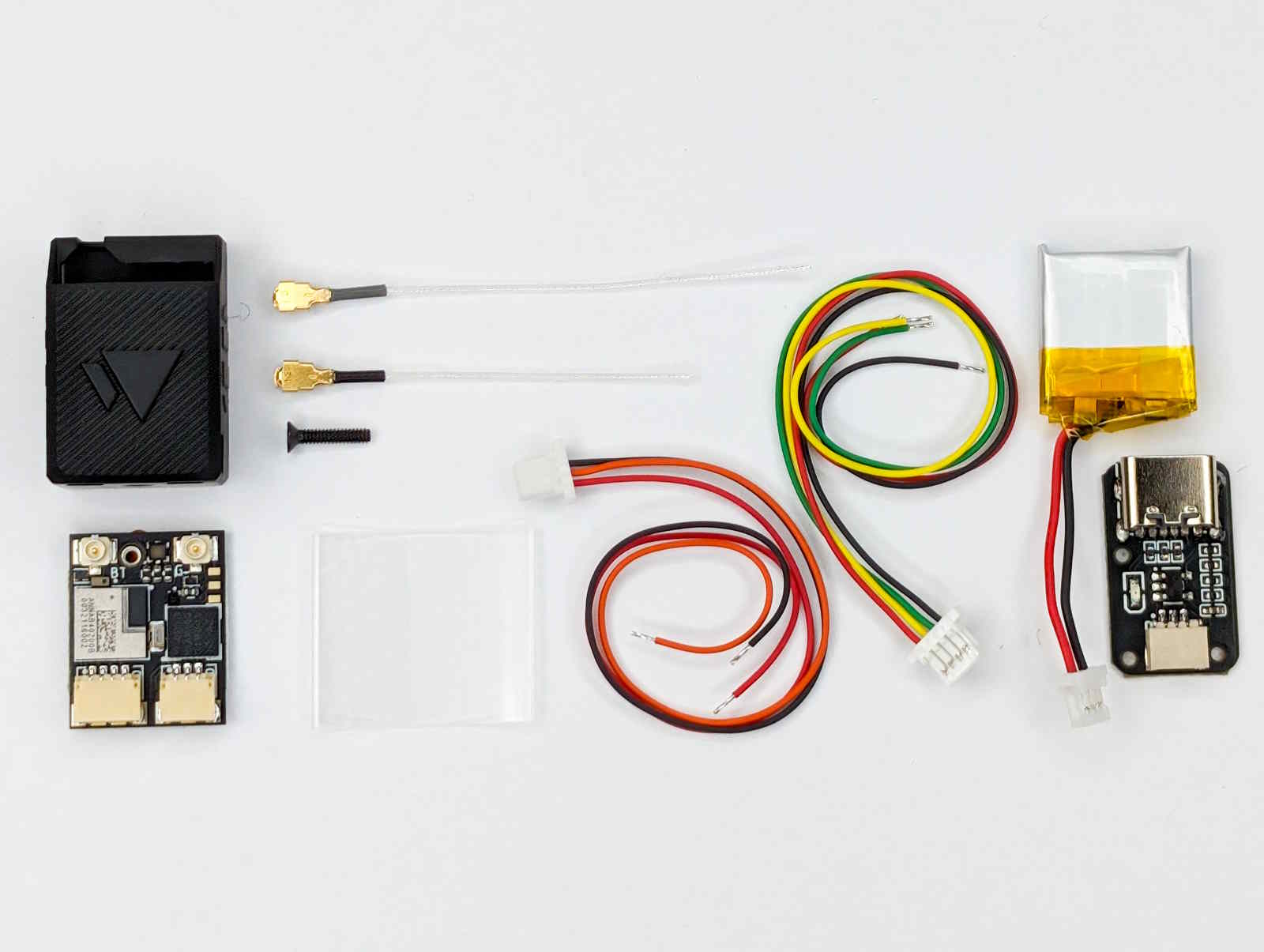

Dronetag BS se dodává ve dvou variantách, které vidíte níže:

BS

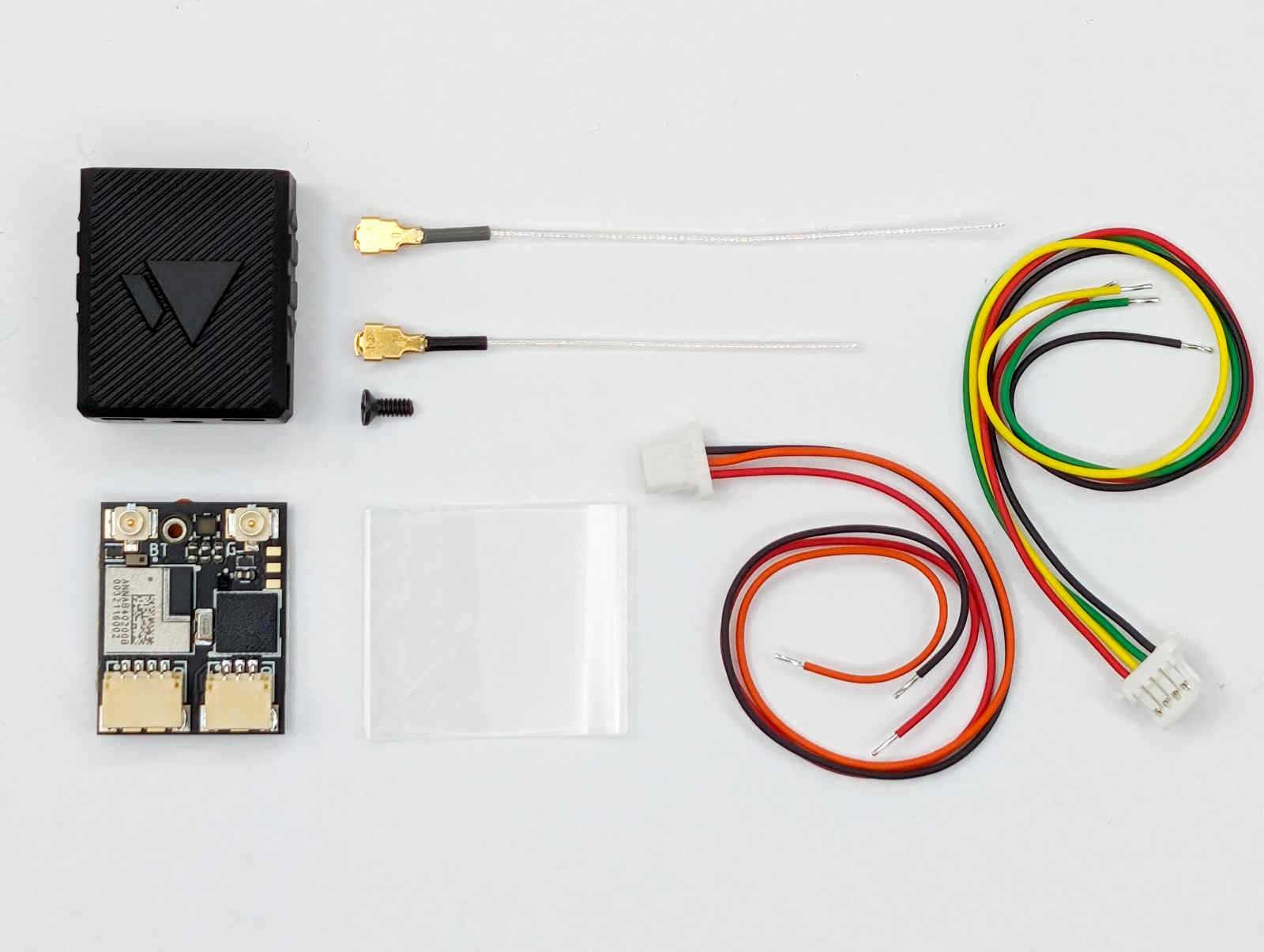

Obsah balení Dronetag BS
  • 1× Dronetag BS
  • 1× externí drátová anténa GNSS (U.FL)
  • 1× externí drátová anténa Bluetooth (U.FL)
  • 1× 3D tištěný kryt
  • 1× smršťovací bužírka
  • 1× kabel JST SH 3 piny s volnými konci
  • 1× kabel JST SH 4 piny s volnými konci
  • 1× stručný návod (Quick Start Guide)

Typy antén​

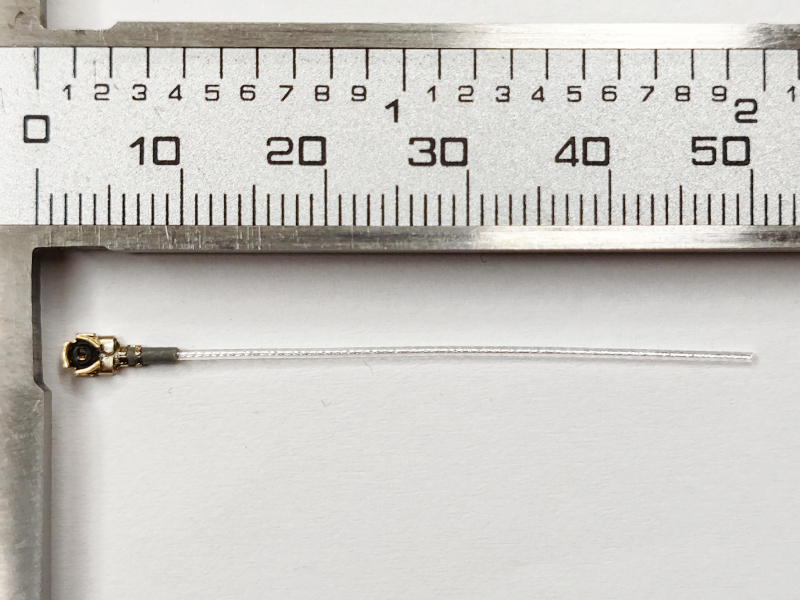

Drátové antény GNSS (šedá izolace)

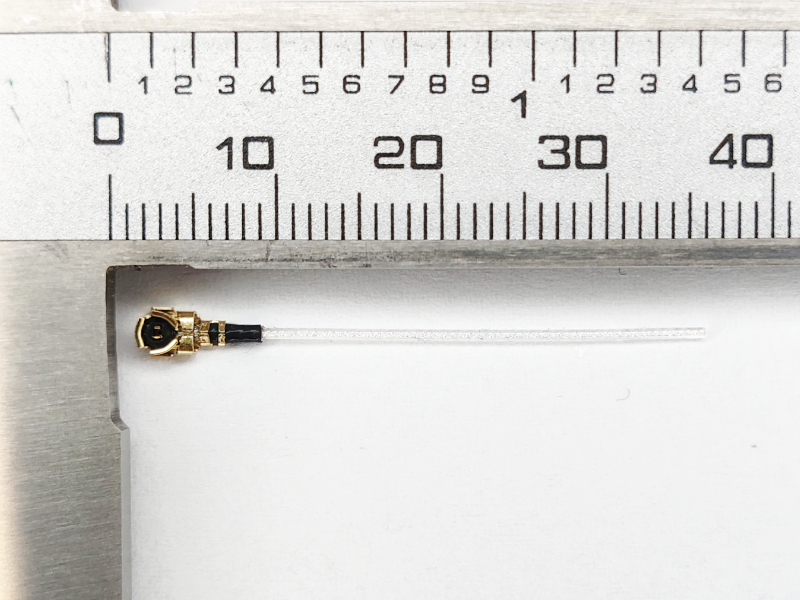

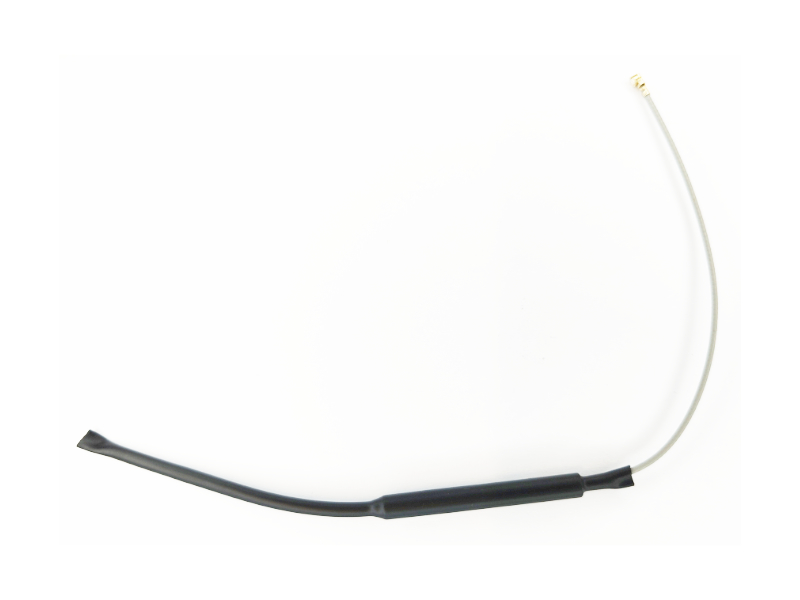

Drátové antény Bluetooth (černá izolace)

Volitelné příslušenství (k dostání v našem e-shopu)​

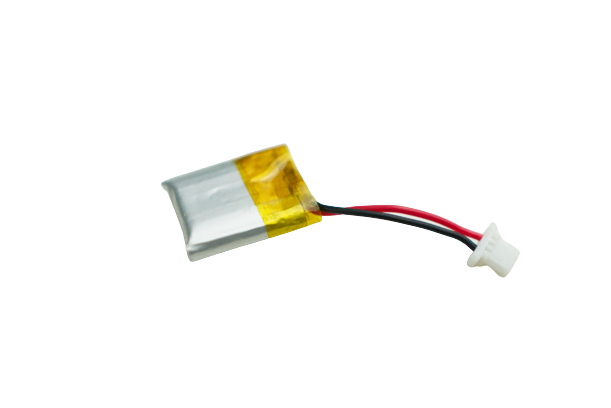

Baterie Li-Po 60 mAh

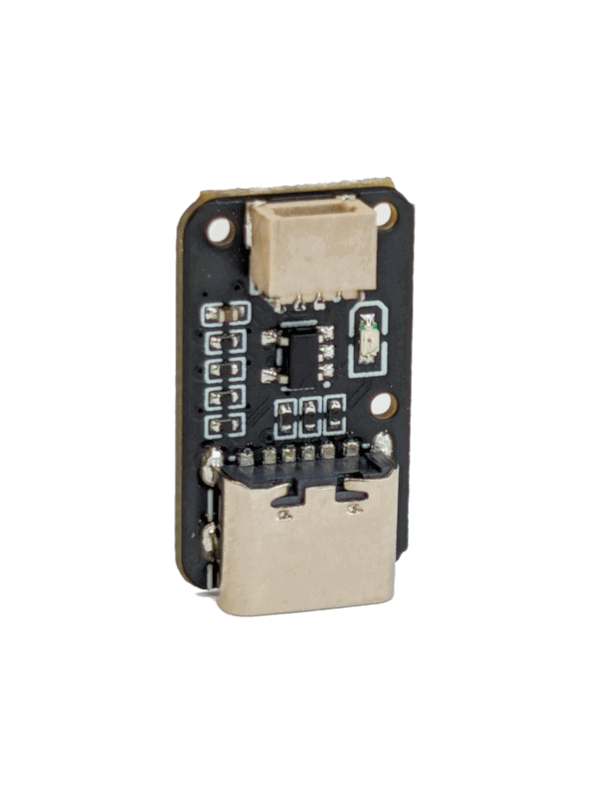

Nabíječka baterie

Tuto nabíječku baterie najdete v e-shopu

Pozor

Nabíječka baterie není určená k trvalému připojení k Dronetag BS. Používejte ji jen k nabíjení baterie v bezpečném prostředí.

Anténa GNSS

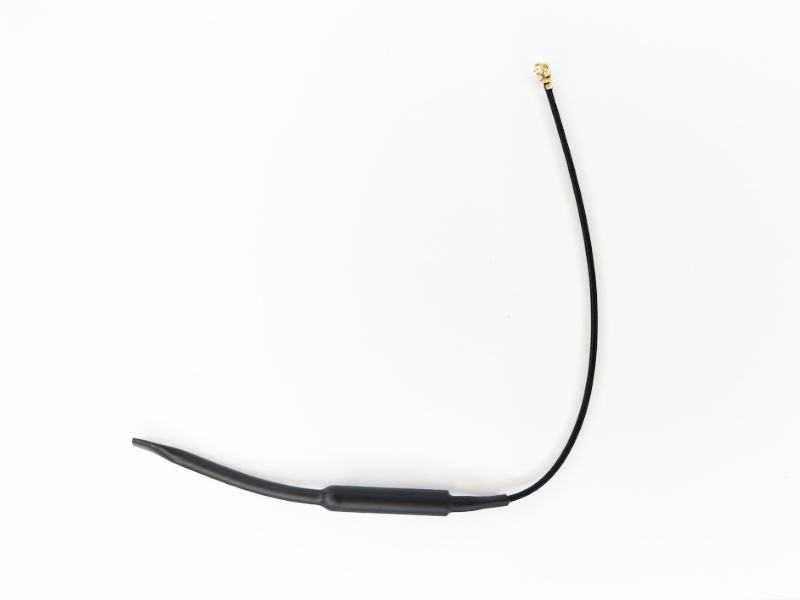

Anténa Bluetooth

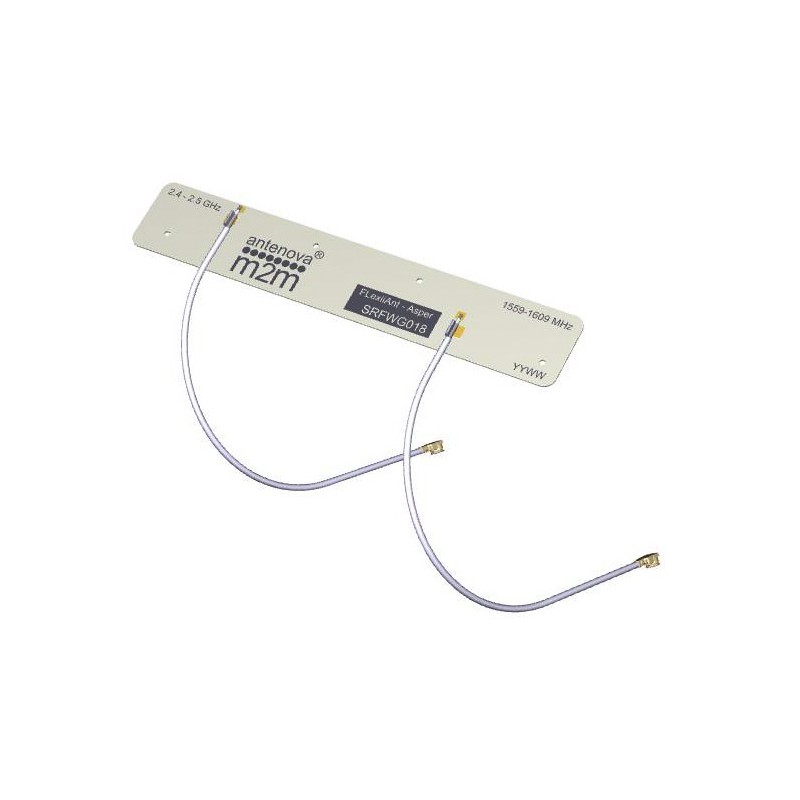

Kombinovaná anténa Bluetooth a GNSS

Bezpečnostní pokyny​

Dronetag BS je navržený tak, aby se s ním zacházelo co nejjednodušeji. Přesto je nutné dodržovat následující bezpečnostní pokyny, aby se riziko nehod, zranění a poruchy zařízení snížilo na minimum. Při nesprávném použití může zařízení způsobit požár nebo zranění. Dronetag neodpovídá za škody vzniklé použitím nebo nesprávným použitím tohoto produktu. Pro bezpečný provoz dodržujte tyto zásady:

  • Pečlivě si přečtěte tento návod i návod k Dronetag App a dodržujte všechny pokyny. Zvláštní pozornost věnujte všem varováním a upozorněním.
  • Riziko při používání zařízení nese výhradně uživatel. Dronetag neodpovídá za zranění ani nehody způsobené nesprávným použitím.
  • Vstupní napětí je od 3,3 V do maximálně 17 V. Důrazně doporučujeme projít si stránku o připojení zdroje napájení.
  • Zabraňte tomu, aby se do systému nebo příslušenství dostala kapalina, drobné částice nebo jiné cizí předměty.
  • Nevystavujte systém ani příslušenství vysokým teplotám, vysoké vlhkosti ani přímému slunečnímu záření.
  • Systém a příslušenství, včetně stahovacích pásek a upevňovacích prvků, uchovávejte mimo dosah malých dětí.
  • Pokud systém přenesete přímo z chladného prostředí do teplého, může uvnitř zkondenzovat vlhkost a systém pak nemusí správně fungovat. V takovém případě ihned odpojte všechny kabely a příslušenství a nechte zařízení několik hodin na suchém místě.
  • Pokud zařízení funguje neobvykle, vydává neobvyklé zvuky nebo pach nebo je na dotek příliš horké, okamžitě ho přestaňte používat a odpojte ho od všech konektorů.

Sériové číslo​

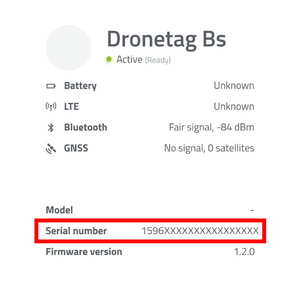

Sériové číslo (SN) svého Dronetag BS zjistíte v naší aplikaci Dronetag App nebo v aplikaci Toolbox. Po připojení BS ke zdroji napájení a jeho registraci v aplikaci si sériové číslo Dronetag BS můžete opsat.
