Připojení zdroje napájení
Dronetag BS je navržený pro vstupní napětí od 3,3 V do 17 V. Vstupní napětí převádí snižující (buck) měnič na vnitřní napěťovou úroveň. Zvolený zdroj napájení musí při 3,3 V zvládnout špičkový odběr až 50 mA.
Nejčastěji se BS napájí stabilizovaným napětím z výstupu letové řídicí jednotky. Případně můžete použít baterii letadla, podporované jsou baterie Li-Po až do konfigurace 4S. Pro co nejjednodušší použití může jako zdroj napájení posloužit i malá externí jednočlánková baterie LiPo.
Kam připojit zdroj napájení?

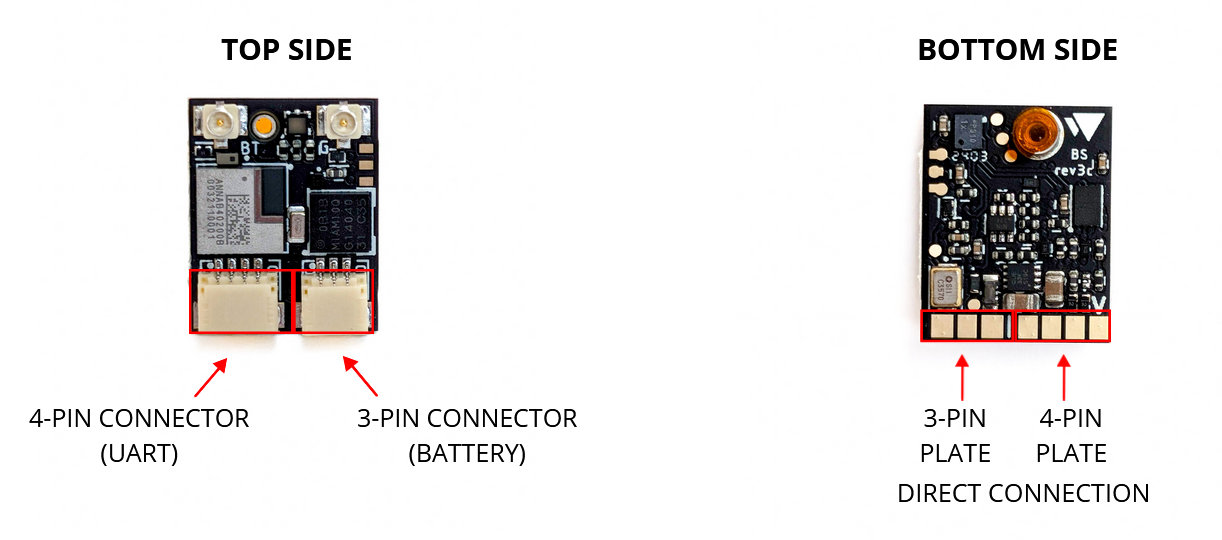

Dronetag BS má na přední straně dva konektory. Jako vstup napájení lze použít kterýkoli z nich, záleží na vaší situaci. Pravý třípinový konektor jsme připravili pro přímé připojení (plug & play) naší baterie Li-Po. K napájení lze samozřejmě použít i čtyřpinový konektor na levé straně, je ale nutné dodržet níže uvedené schéma zapojení.
- Nikdy nepoužívejte vstupní napětí mimo provozní rozsah 3,3 V až 17 V, jinak zařízení poškodíte a přijdete o záruku.
Schéma zapojení
Čtyřpinový konektor (na levé straně)
Konektor na levé straně Dronetag BS je běžný čtyřpinový JST SH s rozhraním UART bez řízení toku. Tento konektor bude v budoucnu sloužit i pro komunikaci s Betaflightem a pro telemetrii Spektrum XBUS.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 třípinového konektoru |
| 2 | UART RX | Zelená | Příjem zařízení Dronetag (logika 3,3 V, snese 5 V) |
| 3 | UART TX | Modrá | Vysílání zařízení Dronetag (logika 3,3 V, snese 5 V) |
| 4 | Ground | Černá | Zem (GND) |

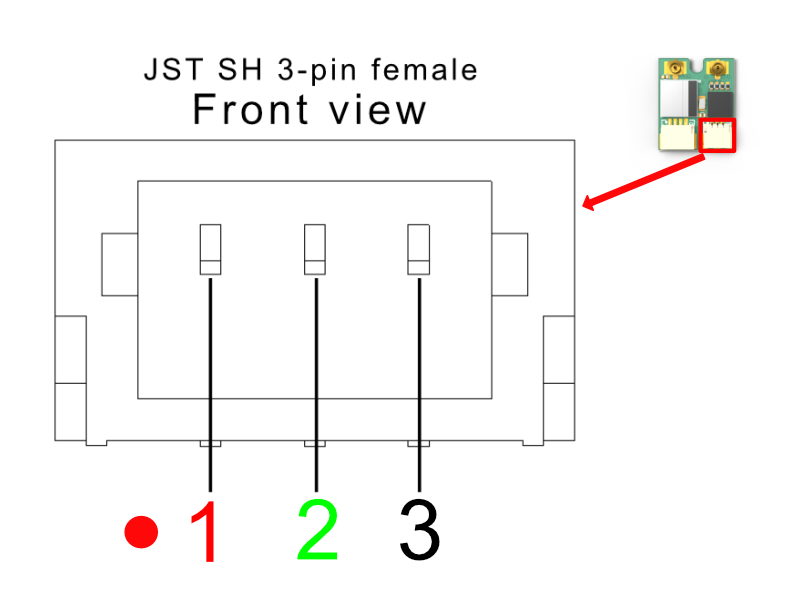

Třípinový konektor (na pravé straně)
Konektor na pravé straně Dronetag BS je běžný třípinový JST SH bez logického rozhraní.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 čtyřpinového konektoru |
| 2 | RESERVED | Zelená | Vyhrazeno pro podporu SBUS |
| 3 | Ground | Černá | Zem (GND) |
Napájení z letadla (VIN)
Pokud zvolíte tento způsob napájení, musíte BS připojit kabelem ke zdroji napájení. Vždy platí, že zvolený zdroj napájení musí při 3,3 V zvládnout špičkový odběr až 50 mA.
Napájení z externí baterie
S externí baterií funguje Dronetag BS jako zcela samostatné zařízení.
BS nabízíme také jako Combo, se kterým je BS nejmenším a nejlehčím samostatným modulem Remote ID na trhu.
BS Combo obsahuje baterii LiPo, která Dronetag BS napájí déle než 3 hodiny, a k ní 3D tištěný kryt navržený pro baterii a samostatnou nabíječku USB-C.
Jak používat nabíječku baterie
Nabíječka pracuje se vstupním napětím 5 V a nabíjecí proud udržuje v rozsahu 50–200 mA. Nabíjecí proud lze změnit propojením (zapájením) příslušných propojek na zadní straně nabíječky. Jejich propojením zvýšíte výkon nabíječky. Upozorňujeme, že jakékoli takové úpravy provádíte výhradně na vlastní odpovědnost a musí odpovídat konkrétní baterii, kterou chcete nabíjet. Postupujte velmi opatrně, ověřte si kompatibilitu a při úpravě dodržujte odpovídající bezpečnostní opatření.
Deska nabíječky má také integrované obvody s ochrannými funkcemi, které baterii chrání před přebitím, podvybitím a zkratem. Stav nabíjení ukazuje jediná LED na desce.
