Dronetag Beacon

Důležité upozornění

Odkaz na nápovědu vytištěný na obalu Beaconu 2. generace (který je jako jediná verze skutečně k dostání v našem oficiálním e-shopu) vede na dokumentaci předchozí verze Beaconu.

Pro aktuální Beacon (2. generace) použijte prosím aktualizovanou dokumentaci zde:
👉 Dokumentace Dronetag Beacon gen. 2

Dronetag Beacon zajistí, že váš dron uvidí všichni účastníci letového provozu v okolí, a umožní vám ho sledovat v reálném čase. Připevníte ho na jakýkoli dron bez ohledu na výrobce. Beacon lokálně vysílá údaje o poloze a identifikaci, a splňuje tak pravidla pro přímé (Broadcast) Remote ID (DRI). Vysílání je standardizované podle prEN 4709-002 pro EU a ASTM F3411 pro USA. Dronetag Beacon patřil k prvním modulům Remote ID, které schválil úřad FAA – viz prohlášení o shodě (Declaration of Compliance).

Beacon má vnitřní antény a baterii, která zařízení napájí po celý letový den, a dodává se v plastovém krytu s rozepínatelným upevněním 3M Dual Lock. Může tak fungovat zcela samostatně a dá se rychle přendávat mezi drony ve vaší flotile. Nedílnou součástí Beaconu je webová a mobilní aplikace Dronetag.

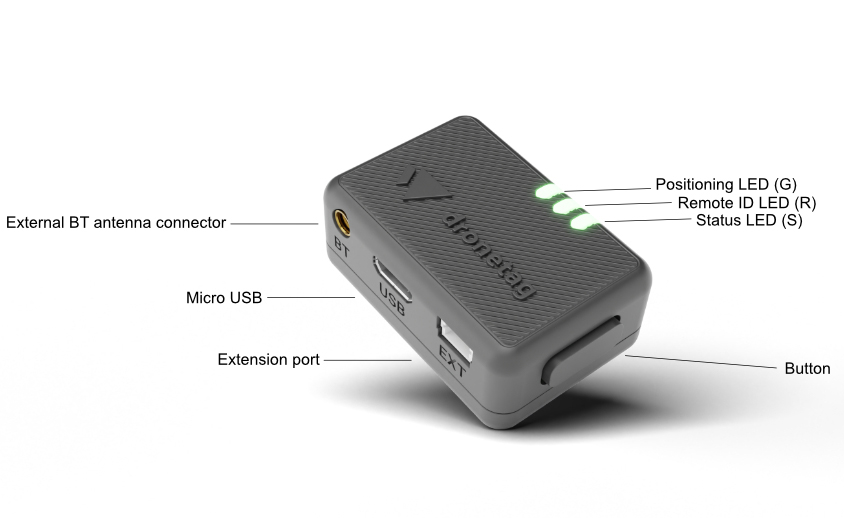

Ovládací prvky​

Ovládání tlačítkem​

Dronetag Beacon se ovládá tlačítkem na kratší straně zařízení.

  • Dlouhý stisk (2 s): zapnutí nebo vypnutí zařízení
  • Krátký stisk (0,1 s): zahájení nebo ukončení letu (při zapnutém zařízení)
  • Krátký stisk (0,1 s): zobrazení stavu baterie (při vypnutém zařízení)
  • Extra dlouhý stisk (4–8 s): vynucený restart zařízení (Hard reset)

Běžné použití​

Zařízení obvykle funguje všude venku, kde je signál GNSS. Chcete-li rychle zahájit let:

  • Při vypnutém zařízení zkontrolujte stav baterie krátkým stiskem tlačítka (0,1 s).
  • Zapněte zařízení dlouhým stiskem tlačítka (2 s).
  • Počkejte, až budou všechny součásti zařízení připravené a 3 LED přejdou na trvale zelenou.
  • Let se zahájí automaticky, nebo ho musíte potvrdit krátkým stiskem tlačítka (podle nastavení Flight auto start).
  • Proveďte svou misi.
  • Let ukončete krátkým stiskem tlačítka (0,1 s).
  • Vypněte zařízení dlouhým stiskem tlačítka (2 s).

Obsah balení​

V balení s Beaconem byste měli najít:

  • 1 × Dronetag Beacon
  • 1 × kabel Micro USB
  • 3 × protikus Dual Lock na dron
  • 1 × alkoholový čisticí ubrousek
  • 1 × stručný návod (Quick start guide)
  • 1 × samolepka Dronetag
Varování

  • Pokud jste dostali Recovery Dongle, důrazně vás žádáme, abyste ho nikdy nepoužívali, dokud vás o to nepožádáme. Kdo ho nedostal, toho se to netýká – už to není nezbytná součást.

  • Když Firmware recovery dongle zapojíte do portu EXT svého zařízení Dronetag, zařízení přejde do takzvaného režimu Recovery Mode. Více o režimu Recovery Mode najdete zde.

Bezpečnostní upozornění​

Dronetag Beacon je navržený tak, aby se s ním zacházelo co nejjednodušeji. Přesto je nutné dodržovat následující bezpečnostní pokyny, aby se riziko nehod, zranění a poruchy zařízení snížilo na minimum. Při nesprávném použití může zařízení způsobit požár, úraz elektrickým proudem nebo zranění osob. Dronetag neodpovídá za škody vzniklé použitím nebo nesprávným použitím tohoto výrobku. Pro bezpečný a bezporuchový provoz dodržujte tyto zásady:

  • Pečlivě si přečtěte tento návod i návod k Dronetag App a dodržujte všechny pokyny. Zvláštní pozornost věnujte všem varováním a bezpečnostním opatřením.
  • Za rizika spojená s používáním tohoto zařízení odpovídá výhradně uživatel. Dronetag neodpovídá za zranění ani nehody způsobené nesprávným použitím.
  • Maximální vstupní napětí je 5 V a při nabíjení smí být přivedeno jen na konektor Micro USB.
  • Zařízení neotevírejte. Neobsahuje žádné díly, které by mohl uživatel opravit. Otevřením zařízení přijdete o záruku a porušíte všeobecné obchodní podmínky.
  • Zabraňte vniknutí kapalin, drobných částic nebo jiných cizích předmětů do systému nebo příslušenství.
  • Nevystavujte systém ani příslušenství vysokým teplotám, vysoké vlhkosti ani přímému slunečnímu záření.
  • Systém a příslušenství, včetně stahovacích pásek a upevňovacích prvků, uchovávejte mimo dosah malých dětí.
  • Pokud systém přenesete přímo z chladného prostředí do teplého, může uvnitř zkondenzovat vlhkost a systém pak nemusí fungovat správně. V takovém případě okamžitě odpojte všechny kabely a příslušenství a nechte zařízení několik hodin na suchém místě.
  • Pokud zařízení funguje neobvykle, vydává neobvyklé zvuky nebo zápach nebo je na dotek příliš horké, okamžitě ho přestaňte používat a odpojte ho od všech konektorů.
