Instalace krytu

Co budete potřebovat

1. Dronetag BS
2. Kryt
3. Zvolené antény
4. Šroub M1 × 3 mm s křížovou hlavou (Phillips)
5. Křížový šroubovák (Phillips)

Varování

Tento návod je nutné pečlivě dodržet, aby se instalace BS podařila. Jakákoli odchylka může vést k nedostatečné izolaci, poškození vybavení nebo ohrožení bezpečnosti. Při instalaci myslete vždy především na bezpečnost.

Postup

1. Instalace antén

Podle typu antén, které chcete použít, lze zařízení vložit do krytu dvěma způsoby. Určete, zda budete zařízení používat s drátovými anténami (postupujte podle bodu 1.1), nebo s jiným typem antén (postupujte podle bodu 1.2), a pokračujte podle příslušného postupu níže. Než s instalací začnete, seznamte se s tím, jak zacházet s konektory U.FL, v tomto návodu.

1.1. BS s drátovými anténami Připojte drátové antény k BS podle uvedených pokynů. Pevné připojení poznáte podle cvaknutí.

Pozor

• Dbejte na správnou orientaci antén, aby anténa GNSS a anténa Bluetooth byly připojené k příslušným konektorům na BS.
• Pokud používáte drátové antény, kratší s černou izolací je pro Bluetooth Remote ID a delší s šedou izolací pro polohování GNSS.

Zasuňte BS s připojenými drátovými anténami do krytu. Drátové antény provlékněte určenými otvory v krytu tak, aby vyčnívaly ven. Ujistěte se, že BS v krytu pevně drží a je správně zasunutý do určeného lůžka.

Poznámka

Pokud se deska Dronetag BS do krytu zasouvá ztěžka, můžete boky krytu lehce obrousit nebo kryt předehřát horkovzdušnou pistolí na 60 °C, aby trochu změkl. Nikdy nepoužívejte teplotu vyšší než 60 °C, kryt by se mohl roztavit. Pokud potřebujete desku během postupu vyjmout, řiďte se níže uvedeným návodem k vyjmutí desky.

1.2. Instalace jiných antén

Provlékněte odpojené konektory U.FL antén krytem. Připojte antény k BS podle pokynů a pevné spojení si ověřte podle cvaknutí.

Pozor

• Dbejte na správnou orientaci antén, aby anténa GNSS a anténa Bluetooth byly připojené k příslušným konektorům na BS.
• Pokud používáte měděné trubkové antény, kratší s černou izolací je pro Bluetooth Remote ID a delší s šedou izolací pro polohování GNSS.

Zasuňte BS s připojenými anténami do krytu. Antény provlékněte určenými otvory v krytu tak, aby vyčnívaly ven.

Poznámka

• Pokud se deska Dronetag BS do krytu zasouvá ztěžka, můžete boky krytu lehce obrousit nebo kryt předehřát horkovzdušnou pistolí na 60 °C, aby trochu změkl. Nikdy nepoužívejte teplotu vyšší než 60 °C, kryt by se mohl roztavit.
• Pokud potřebujete desku během postupu vyjmout, řiďte se níže uvedeným návodem k vyjmutí desky.

3. Nasazení zadního víčka

• Ujistěte se, že BS v krytu pevně drží a je správně zasunutý do určeného lůžka. Připevněte zadní víčko krytu přiloženým šroubem. Šroub zašroubujte do otvoru na spodní straně krytu.

Nebezpečí

Nikdy nepoužívejte jiný šroub než dodaný M1 o délce 3 mm. Pokud ho ztratíte, musíte sehnat náhradu s přesně stejnými parametry. Delší šroub poškodí desku a přijdete o záruku.

4. Závěrečná kontrola Vizuálně zkontrolujte, že:

• BS je v krytu pevně zasunutý,
• antény jsou správně umístěné a konektory U.FL pevně připojené,
• konektory pro baterii zůstávají přístupné.

8. Použití Po ověření, že jsou BS i antény pevně nainstalované, můžete sestavu používat.

Jak vyjmout Dronetag BS z krytu

Varování

• Neopatrná práce s pinzetou a horkovzdušnou pistolí může zařízení vážně poškodit. Zásahy do vnitřních součástí mohou vést ke ztrátě záruky a k nevratnému poškození zařízení. Než začnete s kterýmkoli z těchto kroků, odpojte BS od zdroje napájení. Provádění těchto kroků pod napětím může vést ke zranění!
• Mějte stále na paměti, že pinzeta přichází do přímého kontaktu s deskou plošných spojů a může ji poškodit. Při použití horkovzdušné pistole navíc pečlivě hlídejte teplotu. Teplota nesmí za žádných okolností překročit 60 °C a horký vzduch nesmí na kryt působit dlouho. Jen tak zabráníte tomu, aby se zařízení nebo jeho kryt během postupu roztavily.

Pokud potřebujete BS z krytu vyjmout, například kvůli výměně antény, vždy postupujte podle následujícího návodu. K dispozici máte dva způsoby a pro oba budete potřebovat fén nebo horkovzdušnou pistoli a pinzetu. Důrazně nedoporučujeme používat jinou pinzetu než s plochými a tupými konci, jako je ta na obrázku níže. Pinzeta jiného tvaru může BS poškodit a přijdete o záruku.

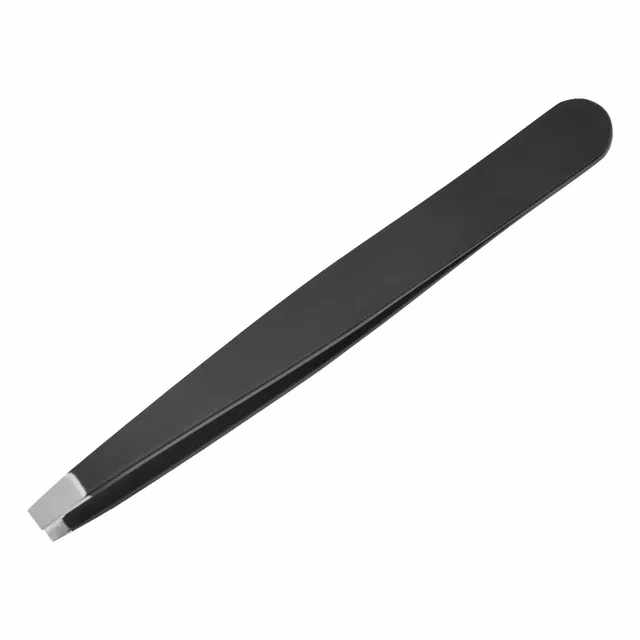

Doporučená pinzeta

Způsob 1: Vytlačení

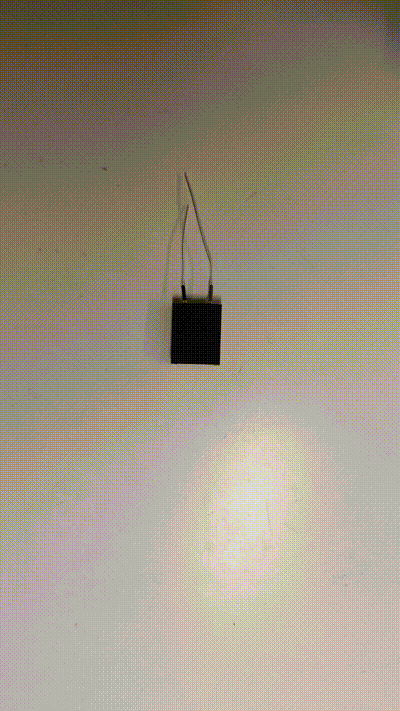

Na několik sekund nahřejte kryt horkým vzduchem a dbejte, aby teplota zůstala pod 60 °C. Jakmile kryt změkne, opatrně pinzetou vytlačte BS otvorem pod levou anténou. Orientovat se můžete podle malého výřezu pod otvorem pro levou anténu, který uvidíte, když se na kryt díváte logem Dronetag nahoru.

Způsob 2: Vytažení

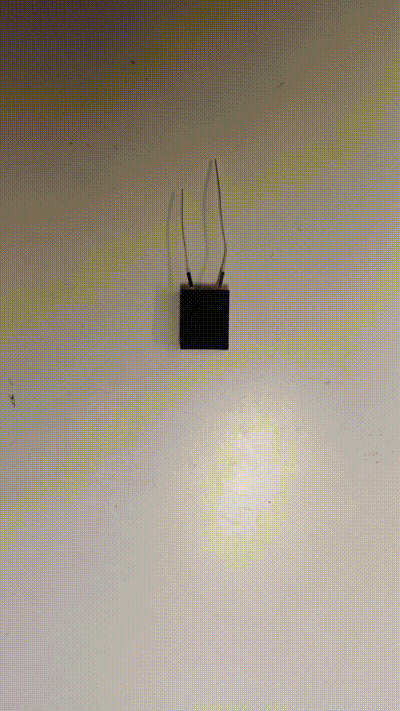

Opatrně nahřejte kryt fénem nebo horkovzdušnou pistolí a teplotu udržujte pod 60 °C. Jakmile kryt změkne, vytáhněte BS pinzetou. Pinzetou uchopte BS mezi konektory. BS nedržte přímo za konektory, mohli byste je poškodit.
