Integrace se zařízeními Spektrum
Nová funkce v nejnovější aktualizaci firmwaru
Dronetag BS nově podporuje integraci s přijímači Spektrum. Po připojení k zařízení kompatibilnímu se SRXL2 nebo XBUS dodává BS další telemetrická data, která se přenášejí do vysílačky vašeho dronu. Důležité telemetrické údaje tak během provozu vidíte přímo na displeji vysílačky, máte lepší situační přehled a k dispozici další data, která můžete pro bezpečný a efektivní let potřebovat.
Nastavení a připojení přes SRXL2
1. Sestava

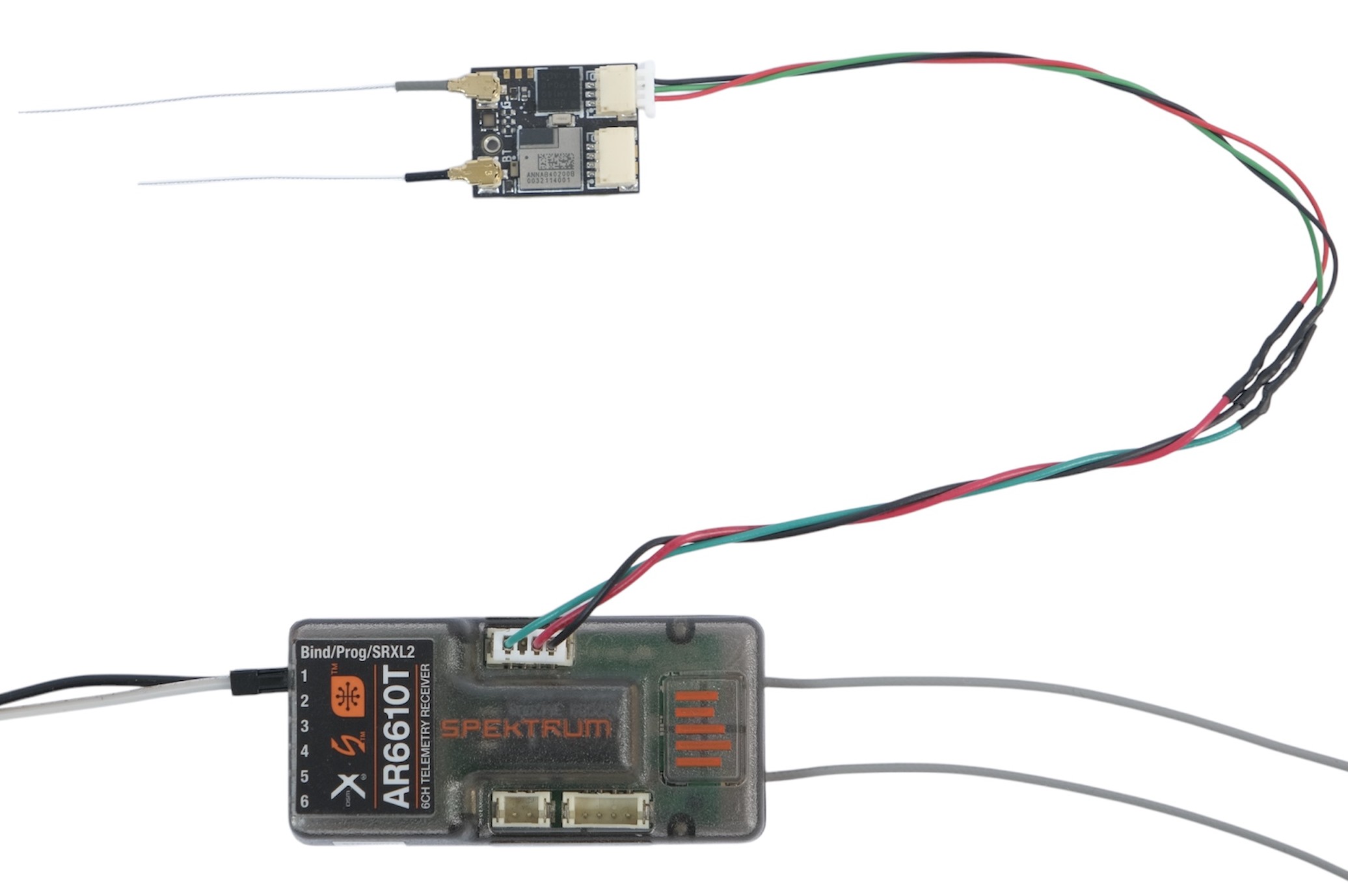

V tomto příkladu použijeme přijímač Spektrum AR6610T, který má rozhraní SRXL2 i XBUS.
2. Připojení

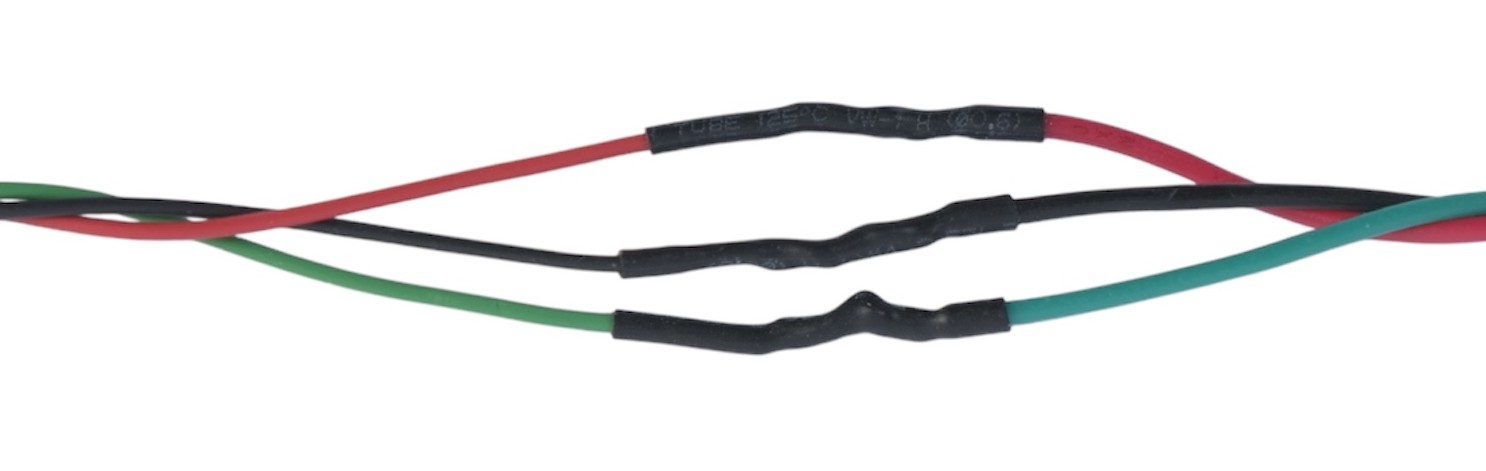

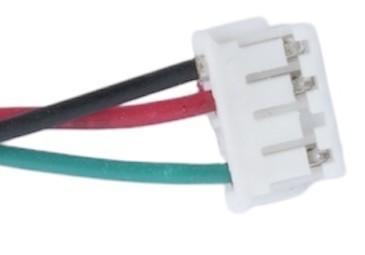

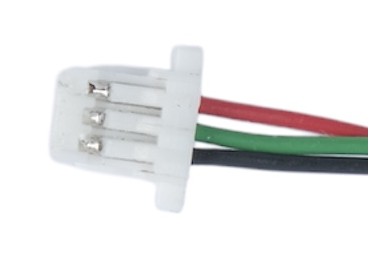

K propojení zařízení kompatibilního se SRXL2 s Dronetag BS si musíte vyrobit vlastní kabel. Na straně Dronetag BS potřebuje kabel třípinový konektor (řada JST SH, 3 piny). Na straně Spektra použijte konektor uvedený v datovém listu zařízení (v našem případě čtyřpinový konektor JST ZH s roztečí 1,5 mm – jeden pin zůstává nevyužitý).
Mějte na paměti, že Dronetag BS stále potřebuje napájení. Ujistěte se, že jsou zapojené napájecí piny, a ověřte, že zařízení Spektrum dokáže dodat dostatečný proud. Řiďte se obrázkem níže:
Zapojení pinů:
- Strana BS: viz popis třípinového konektoru.
- Strana Spektrum: viz datový list zařízení.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 čtyřpinového konektoru |
| 2 | RESERVED | Zelená | Datový pin SRXL2 |
| 3 | Ground | Černá | Zem (GND) |
3. Zapnutí a provoz
- Není potřeba žádné zvláštní pořadí zapínání.
- V mobilní aplikaci Dronetag není potřeba nic dalšího nastavovat.
Po zapnutí obou zařízení byste měli na displeji vysílačky (v tomto příkladu Spektrum NX6 DSMX) vidět živá telemetrická data, jakmile Dronetag BS získá přesnou polohu z GPS.
Nastavení a připojení přes XBUS
1. Sestava

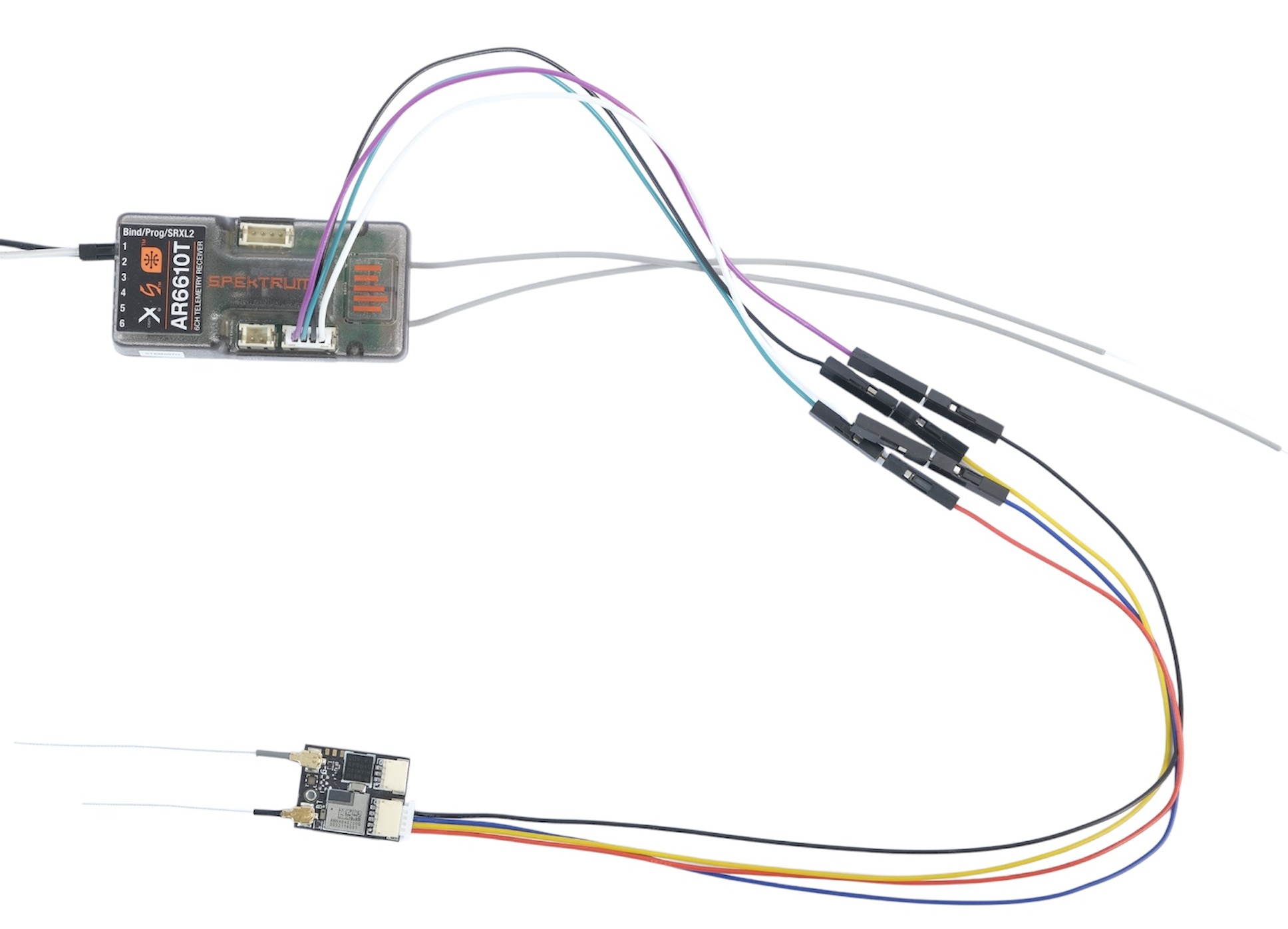

V tomto příkladu pro XBUS použijeme přijímač Spektrum AR6610T.
2. Připojení

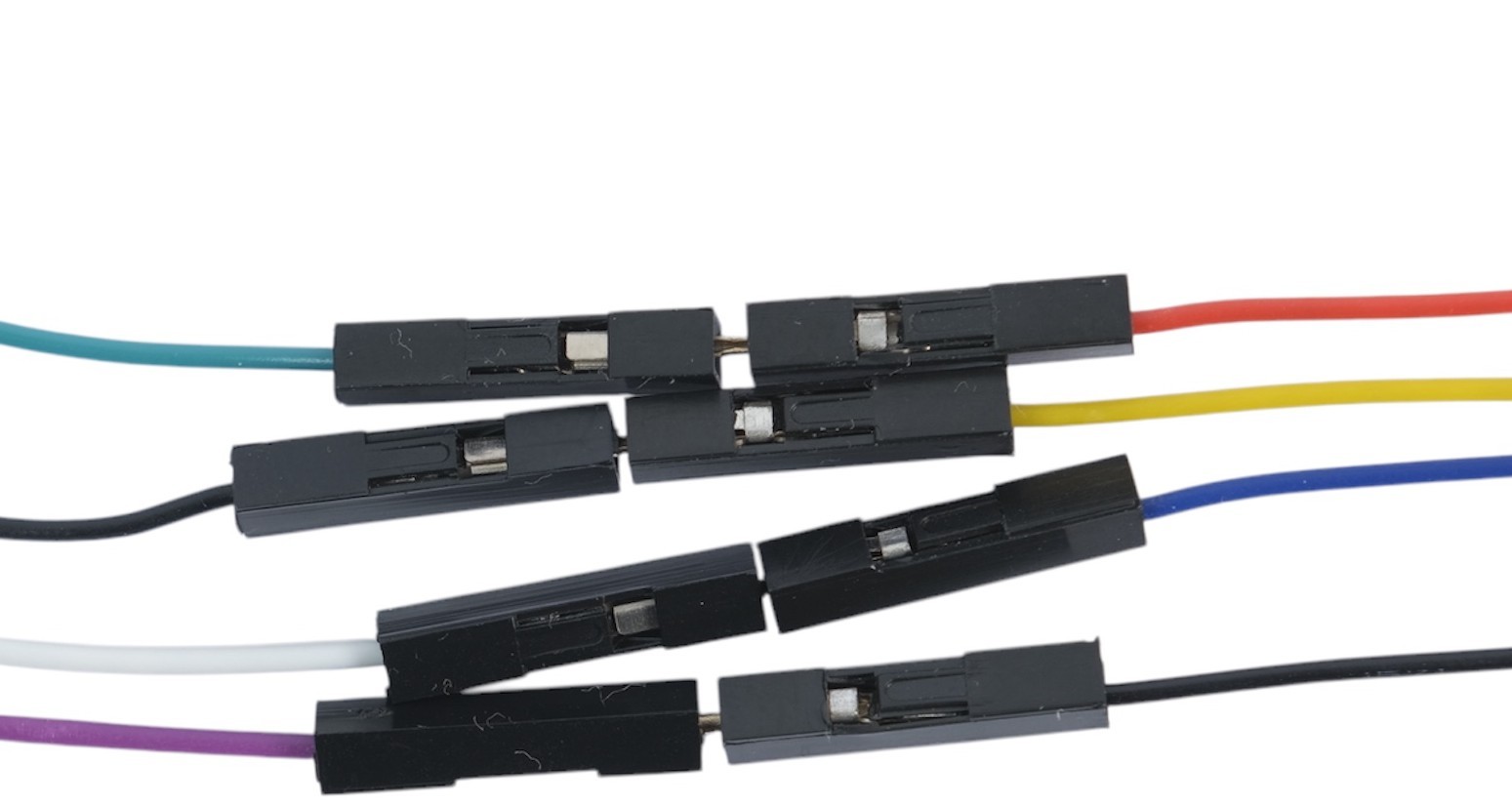

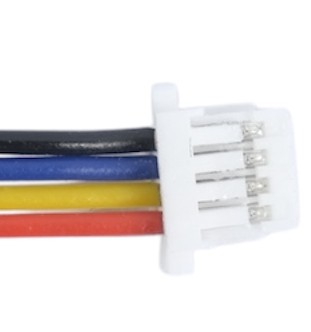

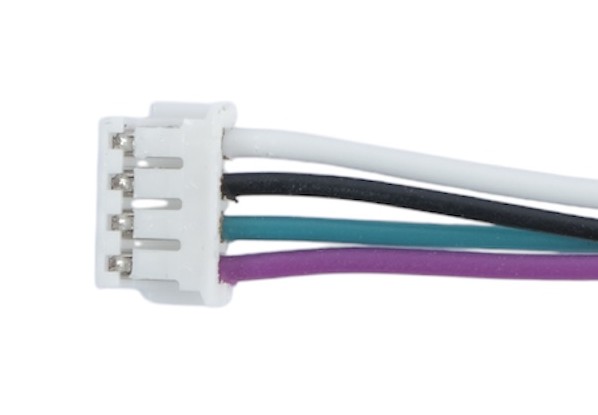

K propojení zařízení kompatibilního s XBUS s Dronetag BS si musíte vyrobit vlastní kabel, trochu jiný než pro SRXL2. Na straně Dronetag BS potřebuje kabel čtyřpinový konektor (řada JST SH, 4 piny). Na straně Spektra použijte konektor uvedený v datovém listu zařízení (v tomto případě čtyřpinový konektor JST ZH s roztečí 1,5 mm).
Mějte na paměti, že Dronetag BS stále potřebuje napájení. Ujistěte se, že jsou zapojené napájecí piny, a ověřte, že zařízení Spektrum dokáže dodat dostatečný proud. Řiďte se obrázkem níže.
Zapojení pinů:
- Strana BS: viz popis čtyřpinového konektoru níže.
- Strana Spektrum: viz datový list zařízení.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 třípinového konektoru |
| 2 | XBUS I2C SCL | Zelená | Hodinový signál I2C (logika 3,3 V, snese 5 V) |
| 3 | XBUS I2C SDA | Modrá | Data I2C (logika 3,3 V, snese 5 V) |
| 4 | Ground | Černá | Zem (GND) |
3. Zapnutí a provoz
Navázání komunikace přes XBUS vyžaduje tyto kroky:
-
Nastavení:
Otevřete aplikaci Dronetag, přejděte do sekce Configuration a v části 4 Pin Connector Selection nastavte funkci na Spektrum XBUS. -
Pořadí zapínání:
Obě zařízení musíte zapnout současně, aby proběhlo úvodní navázání spojení (handshake) XBUS. Pokud je zapnete každé zvlášť, handshake může selhat a komunikace nebude fungovat.
Po úspěšném připojení byste měli na displeji vysílačky vidět telemetrické údaje.
