Připojení zdroje napájení
Dronetag BS je navržený pro vstupní napětí od 3,3 V do 17 V. Vstupní napětí převádí snižující (buck) měnič na vnitřní napěťovou úroveň. Zvolený zdroj napájení musí při 3,3 V zvládnout špičkový odběr až 50 mA.
Nejčastěji se BS napájí stabilizovaným napětím z výstupu letové řídicí jednotky. Případně můžete použít baterii letadla, podporované jsou baterie Li-Po až do konfigurace 4S. Pro co nejjednodušší použití může jako zdroj napájení posloužit i malá externí jednočlánková baterie LiPo.
Napájení BS z výkonných baterií ho může poškodit. Přečtěte si upozornění pro produkty zakoupené před 16. 10. 2023.
Kam připojit zdroj napájení?

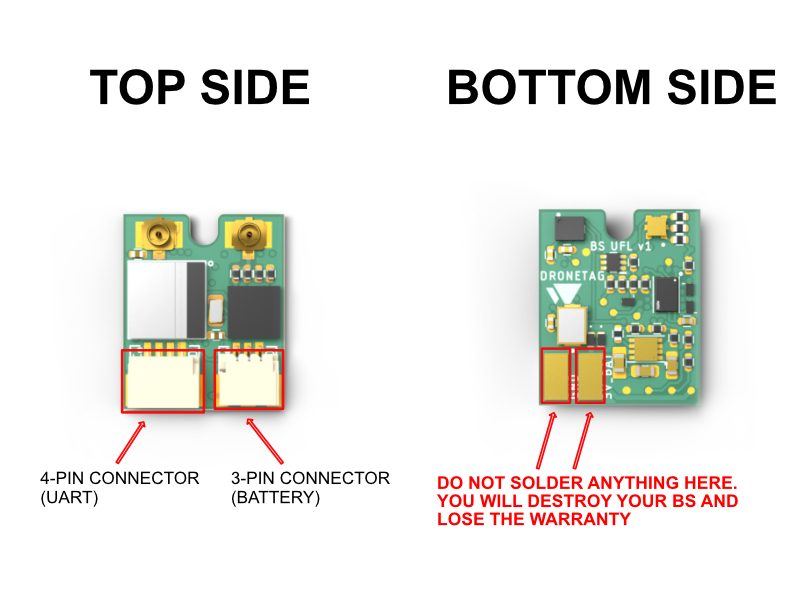

Dronetag BS má na přední straně dva konektory. Jako vstup napájení lze použít kterýkoli z nich, záleží na vaší situaci. Pravý třípinový konektor jsme připravili pro přímé připojení (plug & play) naší baterie Li-Po. K napájení lze samozřejmě použít i čtyřpinový konektor na levé straně, je ale nutné dodržet níže uvedené schéma zapojení.
- Nikdy nepřivádějte napájení do obou konektorů současně, jinak poškodíte zařízení i připojené zdroje napájení.
- Nikdy nepoužívejte vstupní napětí mimo provozní rozsah 3,3 V až 17 V, jinak zařízení poškodíte a přijdete o záruku.
- Nikdy nepoužívejte dvě pájecí plošky. Jakýkoli pokus je použít nebo na ně cokoli připájet BS nevratně poškodí a přijdete tím o záruku.
- BS nemá ochranu proti přepólování. Záměna VCC a země zařízení nevratně poškodí.
Schéma zapojení
Čtyřpinový konektor (na levé straně)
Konektor na levé straně Dronetag BS je běžný čtyřpinový JST SH s rozhraním UART bez řízení toku. Tento konektor bude v budoucnu sloužit i pro komunikaci s Betaflightem a pro telemetrii Spektrum XBUS.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 třípinového konektoru |
| 2 | UART RX | Zelená | Příjem zařízení Dronetag (logika 3,3 V, snese 5 V) |
| 3 | UART TX | Modrá | Vysílání zařízení Dronetag (logika 3,3 V, snese 5 V) |
| 4 | Ground | Černá | Zem (GND) |
Pin 1 (VCC) je přímo propojený s pinem 1 (VCC) třípinového konektoru JST SH (druhého konektoru).
Třípinový konektor (na pravé straně)
Konektor na pravé straně Dronetag BS je běžný třípinový JST SH pro napájení zařízení a pro komunikaci se zařízeními kompatibilními se SRXL2.
| Pin č. | Název | Barva ve schématu | Popis |
|---|---|---|---|
| 1 | VCC | Červená | 3,3 V až 17 V. Přímo propojený s pinem 1 čtyřpinového konektoru |
| 2 | RESERVED | Zelená | Vyhrazeno pro podporu SRXL2 |
| 3 | Ground | Černá | Zem (GND) |
Pin 1 (VCC) je přímo propojený s pinem 1 (VCC) čtyřpinového konektoru JST SH (druhého konektoru).
Napájení z letadla (VIN)
Pokud zvolíte tento způsob napájení, musíte BS připojit kabelem ke zdroji napájení. Vždy platí, že zvolený zdroj napájení musí při 3,3 V zvládnout špičkový odběr až 50 mA.
Napájení z externí baterie
S externí baterií funguje Dronetag BS jako zcela samostatné zařízení. Musíte ale vyřešit umístění baterie, protože do současného krytu ani do smršťovací bužírky se baterie nevejde. Pro baterii si proto budete muset vyrobit vlastní kryt, bužírku nebo upevnění.
Nabízíme malou baterii LiPo, která Dronetag BS napájí déle než 4 hodiny, takže vydrží i dlouhý provoz.
Jak používat nabíječku baterie
Nabíječka pracuje se vstupním napětím 5 V a nabíjecí proud udržuje v rozsahu 50–200 mA. Nabíjecí proud lze změnit propojením (zapájením) příslušných propojek na zadní straně nabíječky. Jejich propojením zvýšíte výkon nabíječky. Upozorňujeme, že jakékoli takové úpravy provádíte výhradně na vlastní odpovědnost a musí odpovídat konkrétní baterii, kterou chcete nabíjet. Postupujte velmi opatrně, ověřte si kompatibilitu a při úpravě dodržujte odpovídající bezpečnostní opatření.
Deska nabíječky má také integrované obvody s ochrannými funkcemi, které baterii chrání před přebitím, podvybitím a zkratem. Stav nabíjení ukazuje jediná LED na desce.
