Dronetag Scout je stacionární přijímač Remote ID. Detekuje drony, které vysílají Remote ID, ve své oblasti pokrytí a dává vám tak spolehlivý přehled o dění ve vzduchu. Technologie Remote ID umožňuje identifikovat a sledovat drony, které splňují regulatorní požadavky, a zvyšuje tak situační přehled i bezpečnost ve sdíleném vzdušném prostoru.

S Dronetag Scoutem můžete sledovat provoz dronů a v reálném čase dostávat data o jejich identifikaci, poloze, směru letu, rychlosti, výšce (barometrické i z GNSS), stavu, místě vzletu a poloze operátora — a snáze tak dohlížet na dodržování místních předpisů. Stacionární provedení se hodí pro pevné instalace a poskytuje trvalý přehled o provozu dronů v okolí v reálném čase.

Dronetag Scout podporuje pro detekci Remote ID všechny používané technologie: Wi-Fi Beacon, Wi-Fi NaN, Bluetooth 4 Legacy a Bluetooth 5 Long Range (LE Coded PHY).

• Na fotografii je Dronetag Scout s jednou dvoupásmovou všesměrovou anténou, čtyřmi směrovými anténami a držákem pro čtyři směrové antény.

Co Scout detekuje​

Dronetag Scout není vázaný na konkrétního výrobce dronů. Zachytí veškerá data Broadcast/Direct Remote ID z dronů, které odpovídají standardům Remote ID — například DJI, Autel nebo Skydio — a to až na 10 km v EU, USA a Japonsku (další regiony by měly tyto standardy přijmout brzy). Data lze v reálném čase posílat do aplikace Dronetag k zobrazení a k upozorněním na dění ve vzdušném prostoru, nebo je posílat v surové podobě do platforem třetích stran zcela bez aplikací Dronetag. Funguje to bez ohledu na to, zda má dron Remote ID zabudované, nebo používá externí modul.

Upozornění: Scout detekuje pouze signály Remote ID. Pokud dron žádné Remote ID nevysílá, Scout ho nezachytí.

Veškeré informace o Remote ID najdete zde.

Podrobný a aktuální seznam dronů kompatibilních s Remote ID vám poskytnou oficiální úřady:

• EU: EASA
• USA: FAA
• Japonsko: MLIT

Vlastnosti​

🧠 Shrnutí​

Dronetag Scout přináší:

• neomezený počet současně sledovaných dronů
• nulový počet falešných detekcí
• prohledávání celých pásem 2,4 GHz i 5 GHz
• chytrou logiku sledování na více kanálech
• modulární a škálovatelnou konstrukci
• napojení na cloud v reálném čase a automatické aktualizace
• odolné provedení IP67 pro nepřetržitý provoz

Jednoduše řečeno — vidí všechno, všude a přesně.

Volitelná rozšíření​

Scout si můžete rozšířit podle svých potřeb:

• Modem 4G se SIM kartou a anténou LTE – umožní online přenos do cloudu pro sledování dat a integrace v reálném čase.
• Směrové antény – zlepší výkon v rádiově zarušeném prostředí, případně rozšíří pokrytí; se čtyřmi anténami pokryjete 360°.
• Starší drony DJI bez Remote ID (plánovaná funkce) – doplňkové senzory pro detekci starších modelů, jako jsou Mini 2, Air 2, Mavic 2 nebo Phantom 4 Pro.
• Provoz on-premise – provoz bez závislosti na cloudu, se zabezpečeným a privátním přístupem.

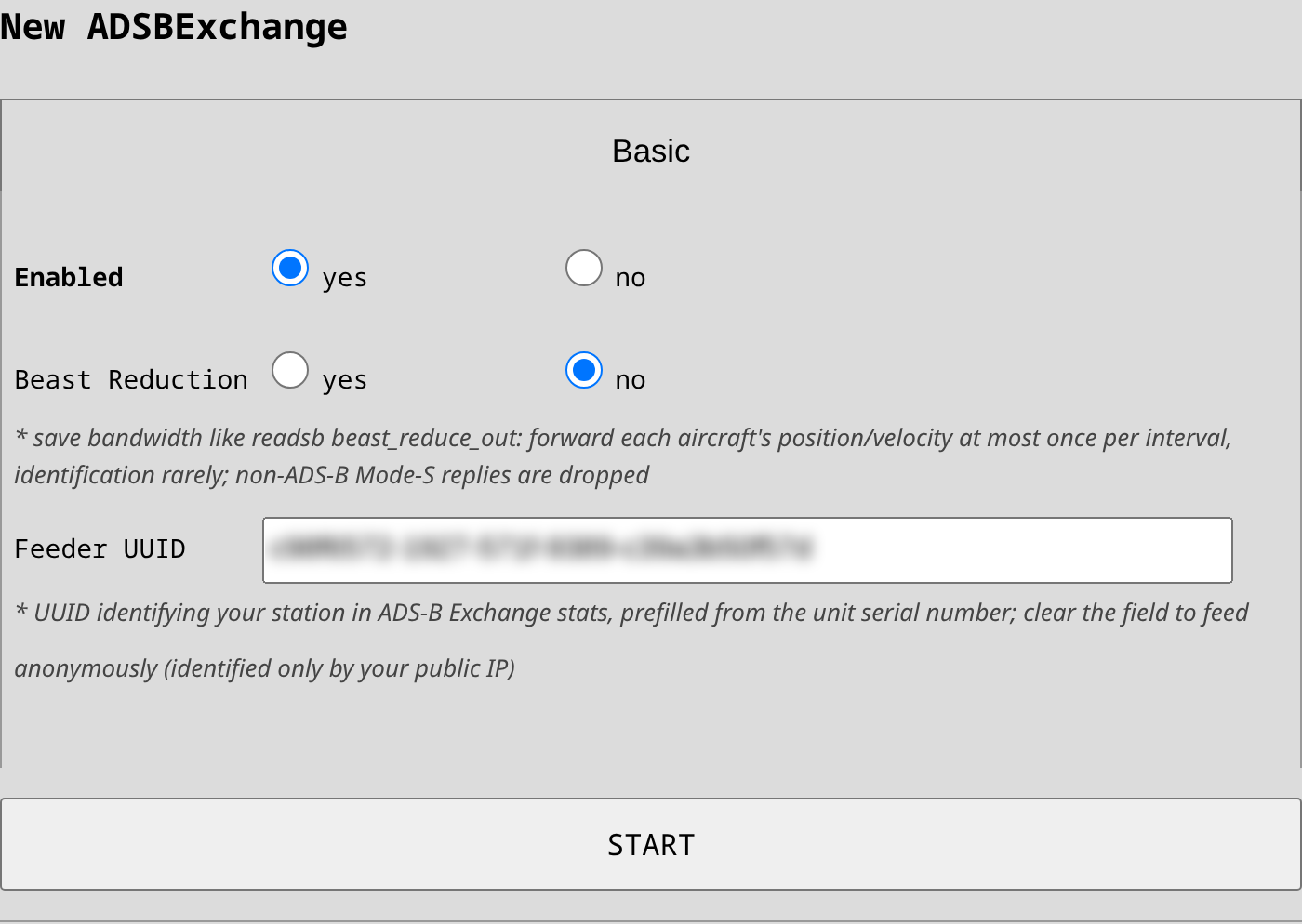

• Podpora ADS-B, ADS-L, FLARM a dalších protokolů – doplní další letecké technologie pro úplný situační přehled.

Dosah​

Dosah je dán vysílacím výkonem Remote ID na dronu a prostředím, ve kterém je přijímač umístěný. Pro účely této příručky ho dělíme na dosah detekce a dosah sledování:

Dosah detekce​

• Schopnost příležitostně zachytit aktivitu dronu na větší vzdálenost.

Dosah sledování​

• Nepřetržitý příjem v reálném čase pro spolehlivé monitorování.

Hodnoty vycházejí z vlastního reálného testování. Drony létaly v různých výškách a vzdálenostech. Jako vysílače sloužily Dronetag Beacon (Bluetooth) a DJI Mavic 3 (Wi-Fi), výsledky odpovídají evropským limitům vysílacího výkonu.

Kde s Dronetag Scoutem začít​

Chcete-li zjistit, co všechno váš Dronetag Scout umí a jak ho nasadit pro váš scénář, začněte přehledem podporovaných provozních režimů:

🔍 Podívejte se na všechny dostupné režimy a vyberte ten pravý

Doporučujeme provozovat Scout v režimu Cloud Mode spolu s aplikací Dronetag — je to nejjednodušší způsob, jak systém nastavit, spravovat a sledovat. Máte k dispozici všechny funkce včetně sledování v reálném čase, ukládání dat, upozornění a vzdálené správy.

👉 Postupujte podle našeho návodu a začněte s režimem Cloud Mode a aplikací Dronetag

Podrobnosti a dotazy směřujte na podporu Dronetag.

PoE injektor​

PoE injektor je zařízení, které vám umožní vést napájení i síťové připojení k zařízením s podporou PoE jedním kabelem s kroucenou dvojlinkou Cat5/5e nebo Cat6.

Parametry PoE:

• vstup: 100–240 V AC (50~60 Hz)
• výstup: 48,0 V DC 0,5 A
• nadproudová ochrana
• podpora Ethernetu 10/100 Mbit/s
• 92,5×47×29,8 mm (±1 mm)

Dronetag s.r.o. neodpovídá za nesprávné použití ani za nesprávnou instalaci.

Dronetag Scout se dodává v několika konfiguracích podle toho, co potřebujete sledovat. Každá sestava kombinuje všesměrové a směrové antény tak, aby vzniklo pokrytí vhodné pro vaše prostředí.

Volby antén pro Scout​

Dronetag Scout je k dispozici ve více anténních konfiguracích, takže si systém přizpůsobíte svým potřebám. Podle toho, co od instalace čekáte — jestli situační přehled v celých 360°, nebo větší dosah v jednom či několika směrech — si můžete vybrat z několika kombinací všesměrových a směrových antén.

Hmotnost jednotlivých variant Scoutu​

Níže jsou přibližné celkové hmotnosti instalace pro různé anténní konfigurace Dronetag Scoutu, včetně držáků a antén.

3D modely hardwaru Scoutu​

Abyste si lépe představili fyzické uspořádání a možnosti montáže, nabízíme 3D modely našich konfigurací Scoutu.

Modely si můžete prohlédnout přímo v prohlížeči nebo stáhnout přes následující odkazy a použít je při plánování, integraci či instalaci.

Nejběžnější sestavy Scoutu:

• Scout Baseline – kompaktní všesměrová sestava pro běžné pokrytí 👉 Zobrazit 3D model

• Scout (1× Omni + 4× 90° sektor) – rozšířená konfigurace pro maximální pokrytí a směrovou detekci 👉 Zobrazit 3D model

Volitelná rozšíření​

Kromě anténních konfigurací si můžete nezávisle vybrat další moduly a softwarové volby podle svých provozních potřeb. Každý Scout lze doplnit o konektivitu a datové služby podle scénáře nasazení.

Modem LTE​

Přidává integrované připojení LTE a umožňuje přenos dat v reálném čase bez ethernetového připojení. Ideální pro odlehlá nasazení nebo dočasné instalace, kde není drátový internet. Modul LTE lze doplnit ke kterékoli konfiguraci Scoutu, bez ohledu na anténní sestavu.

Roční cloudová licence​

Je potřeba pro provoz Scoutu v režimu Cloud Mode, On-Premise Mode nebo Sensor+ Mode.

• Zahrnuje přístup k Dronetag Cloudu, živou vizualizaci, historii dat, odstranění duplicit a integrace.
• Není potřeba pro Sensor Mode, kde Scout slouží ke sběru surových dat a integraci do vašeho vlastního systému. Licenci lze aktivovat nezávisle na hardwarové konfiguraci.

Připravujeme – možnosti rozšíření​

Příští verze Scoutu budou podporovat volitelné moduly jako ADS-B, ADS-L, FLARM a další a rozšíří tak detekci za hranice Remote ID na úplný situační přehled o pilotovaném i bezpilotním provozu.

💡 Nevíte, co vybrat?

• Baseline – ideální pro běžný přehled o vzdušném prostoru.
• Směrové sestavy – zvyšují dosah a přesnost v konkrétních sektorech.
• LTE + cloudová licence – zpřístupní vzdálené funkce, data v reálném čase a práci s více senzory pro firemní a bezpečnostní nasazení.

Dronetag Scout podporuje několik provozních režimů pro různé scénáře nasazení a různé potřeby zákazníků — od nenáročných samostatných integrací až po systémy napojené na cloud s pokročilými funkcemi a nástroji pro vizualizaci.

Tato stránka nabízí rychlý přehled dostupných režimů, abyste pro své použití vybrali ten nejvhodnější.

🛰️ Sensor Mode (příjem surových dat)​

Nejjednodušší a nejsamostatnější varianta

Režim Sensor Mode dělá ze Scoutu spolehlivý přijímač Remote ID, který stačí zapojit. Zachytává vysílání dronů splňujících Remote ID a dekódovaná data posílá přes MQTT nebo HTTP webhooky — bez cloudu, bez registrace a bez předplatného.

🔧 Vlastnosti:​

• Příjem signálů Remote ID z okolních dronů.
• Dekódování do JSON podle specifikace Open Drone ID.
• Odesílání detekcí přes Ethernet nebo LTE.
• Žádné závislosti — bez registrace, bez internetu.
• Vhodné pro systémové integrátory a pro sítě senzorů.
• Holá funkčnost: bez podpory Dronetagu a bez cloudových funkcí.

📘 Jak se ke Scoutu připojit: Připojení ke Scoutu
🔧 Nastavení integrací senzoru: Konfigurace režimu Sensor Mode

Sensor Mode je samostatný režim, který nabízí čistou hardwarovou funkci s robustním výstupem. Ideální pro ty, kdo chtějí jenom data a nic navíc.

🛰️ Scout Sensor+ Mode (rozšířený režim senzoru)​

Chytřejší detekce s vestavěnou inteligencí

Režim Sensor+ Mode staví na režimu Sensor Mode a přidává klasifikaci dronů v reálném čase a podporu na podnikové úrovni. Je určený pro ty, kdo potřebují inteligentnější systém s jednodušší integrací a lepším situačním přehledem.

🔧 Vlastnosti:​

• vše, co umí Sensor Mode, a navíc:
• rozpoznání modelu a výrobce dronu přímo v zařízení podle živé databáze dronů
• automatické aktualizace firmwaru a databází
• vzdálená pomoc Dronetagu při řešení problémů
• jednoduché rozhraní pro vizuální kontrolu (mapa Scoutu)
• pokročilé integrace do TAK, SAPIENT a dalších

📘 Jak se ke Scoutu připojit: Připojení ke Scoutu
🔧 Nastavení integrací: Konfigurace senzoru

Sensor+ je ideální pro profesionály, kteří chtějí chytré výstupy, klasifikaci v reálném čase a jistotu aktivní údržby a podpory.

☁️ Cloud Mode​

Kompletní řešení s přístupem z mobilu i webu

Režim Cloud Mode zpřístupní všechny schopnosti Dronetagu — od nastavení až po vizualizaci dat — a všechno se ovládá z aplikace Dronetag. Nasazení je snadné, ovládání máte z mobilu i z webu a přehled v reálném čase kdekoli.

🔧 Vlastnosti:​

• přístup z mobilní i webové aplikace
• živé sledování dronů a upozornění
• vzdálená správa zařízení
• odstranění duplicit a ukládání dat v cloudu
• flexibilní cloudové integrace
• funguje přes LTE i Ethernet

📘 Podrobný návod: Používání aplikace Dronetag se Scoutem

Cloud Mode je nejlepší volba pro ty, kdo chtějí mít všechno spravované, zobrazené a propojené na jedné platformě.

🏢 On-Premise Mode​

Síla cloudu na vaší vlastní infrastruktuře

Režim On-Premise Mode nabízí totéž co Cloud Mode, ale běží kompletně na vaší infrastruktuře. Hodí se pro citlivá nebo regulovaná nasazení (obrana, státní správa, kritická infrastruktura) a dává vám plnou kontrolu nad soukromím dat i přístupem k systému.

🔧 Vlastnosti:​

• všechny funkce režimu Cloud Mode, hostované lokálně
• plné soukromí dat, žádné externí závislosti
• integrace do zabezpečených a uzavřených systémů
• k dispozici jako zakázkové podnikové nasazení

📩 Máte-li zájem o nasazení on-premise, napište nám na support@dronetag.com a probereme vaše požadavky.

Podrobné pokyny k nastavení jednotlivých režimů najdete v příslušných částech návodu k instalaci.

V Dronetagu se snažíme dodávat co nejfunkčnější a nejspolehlivější řešení pro vaše potřeby kolem Remote ID. Každé balení Scoutu pečlivě kompletujeme, abyste měli vše potřebné pro hladké a rychlé zprovoznění.

• Baseline
• 2× Omni a 1× 90° směrová
• 2× Omni a 2× 90° směrová
• 2× Omni a 3× 90° směrová
• 1× Omni a 4× 90° směrová

Scout Baseline​

Když vám dorazí Scout v základní konfiguraci, najdete v dodací krabici všechno úhledně zabalené. Tohle vás při rozbalování nového Scoutu čeká:

Obrázek ukazuje standardní obsah balení Scoutu ve variantě Baseline.

3D model​

• Scout Baseline – kompaktní všesměrová sestava pro běžné pokrytí 👉 Zobrazit 3D model

ROZMĚRY BALENÍ

Scout se dodává v pevné krabici o rozměrech:

450 mm x 300 mm x 150 mm / 17,7" x 11,8" x 5,9"

Díky kompaktní velikosti je obsah při přepravě dobře chráněný a krabice se přitom snadno nese.

Tato část popisuje, co je potřeba k úspěšnému nasazení Scoutu.

Co je potřeba k instalaci a provozu Scoutu?​

• vhodné místo pro upevnění Scoutu
• stožár na požadovaném místě o průměru 45–110 mm
• dva klíče 10 mm
• elektrická zásuvka nebo ethernetová přípojka s podporovaným PoE
• ethernetový kabel určený do venkovního prostředí (CAT5 a vyšší)
• schopnost a nářadí k nakrimpování konektoru na ethernetový kabel
• bezpečné a suché místo pro PoE injektor
• místní síť, ve které bude Scout provozován
• ethernetový port nastavený na 100 Mbit Full Duplex
• počítač připojený k místní síti pro nastavení Scoutu

Tento návod vás provede celým nasazením Dronetag Scoutu — od rozbalení až po živou detekci dronů v terénu. U každého kroku najdete odkazy na příslušnou dokumentaci, abyste se rychle a jistě dostali k cíli.

1. Rozbalte Scout​

Začněte rozbalením Dronetag Scoutu a ověřte, že balení obsahuje všechny součásti. Než zařízení fyzicky nainstalujete, připojte ho k místní síti a ověřte jeho funkčnost.

2. Připojte PoE injektor k napájení​

Použijte PoE injektor (Power over Ethernet) dodaný se Scoutem.

🔌 Připojení ke Scoutu

4. Otevřete webové rozhraní​

Otevřete v prohlížeči webové rozhraní Scoutu (například https://[IP-Scoutu]). Uvidíte v něm diagnostiku, informace o síti a můžete nastavit provozní parametry.

📘 Jak správně nastavit síť

7. Vyberte optimální místo instalace​

Zvolte místo s minimálním rušením signálu a maximálním výhledem na oblohu.

📍 Osvědčené postupy pro výběr místa

8. Scout pevně upevněte​

Nainstalujte Scout fyzicky na zvolené místo. Použijte dodaný montážní materiál nebo své vlastní spolehlivé venkovní uchycení.

🔧 Postupujte podle montážního návodu

9. Začněte hledat drony!​

Teď jste připraveni detekovat signály Remote ID v reálném čase.

Pokud Scout používáte v režimu Cloud Mode, přejděte do aplikace Dronetag a sledujte živé dění ze svého Scoutu.

💡 Potřebujete pomoct?

Pokud v kterémkoli kroku narazíte na potíže, podívejte se do návodu k řešení problémů, nebo napište přímo podpoře.

Jaké místo je to správné​

Aby vám Scout dal maximum, hodně záleží na tom, kam ho umístíte.

• Vyberte vhodné a vyvýšené místo.
• Výkon přijímače zásadně závisí na volném výhledu do okolí bez překážek.
• Nejlepším stanovištěm bývá střecha, ideálně nejvyšší v okolí — signál pak pokryje největší plochu.

Faktory ovlivňující příjem signálu Remote ID​

Kvalita příjmu není jen otázkou hardwaru, ale i prostředí. Na to, jak dobře Scout zachytí vysílání Remote ID, má vliv několik zásadních věcí.

Zajištění přímé viditelnosti (VLOS)​

• Fyzické překážky mezi dronem a Scoutem — budovy, stromy nebo terén — mohou signál zeslabit nebo úplně zastínit. • Je-li to možné, umístěte Scout tam, odkud je volný výhled do směru, kde se drony očekávají.

Signály v pásmech 2,4 GHz a 5 GHz​

• Scout pracuje v pásmech, která sdílí s řadou dalších technologií. • Rušení mohou způsobovat zařízení jako Wi-Fi routery, bluetooth reproduktory nebo i chytré domácí rozbočovače. • Scout od takových zařízení umístěte co nejdál.

Elektromagnetický šum​

• Veškerá elektronika vytváří určitý šum na pozadí, který může citlivé přijímače, jako je Scout, rušit. • Neinstalujte Scout blízko klimatizací, měničů, fotovoltaických elektráren ani jiných velkých elektrických soustav.

Vysílací výkon signálu Remote ID dronu​

• Ne každý dron vysílá stejně — výkon signálu se může výrazně lišit. • Určuje ho výrobce dronu a místní předpisy. Ovlivnit ho nemůžete, ale je dobré vědět, že některé drony prostě dosáhnou signálem dál než jiné.

Vyberte správné místo​

Než přijímač Scout nainstalujete, připravte si vhodné místo a zázemí. Ušetříte tím čas a zařízení bude podávat nejlepší výkon hned od začátku.

Co budete k instalaci potřebovat​

K instalaci Scoutu si připravte:

• Vysokou konstrukci nebo stožár — čím výš, tím lépe. Ideálně na nejvyšší střeše v okolí, s přímou viditelností do všech směrů. Scout nedokáže přijímat signály skrz budovy ani velké překážky.

• Stabilní zdroj napájení:

  • buď běžnou vnitřní zásuvku blízko místa, kudy vede ethernetový kabel, nebo
  • PoE injektor (Power over Ethernet), pokud přímé napájení k dispozici není. Scout má nízkou spotřebu (pod 10 W), takže obojí se snadno zařídí.

• Ethernetový kabel do venkovního prostředí (CAT5 nebo vyšší) a možnost nakrimpovat konektory RJ-45.

• Minimální rádiové rušení: neumisťujte Scout blízko vysílačů Wi-Fi ani jiných antén pracujících na 2,4 GHz nebo 5 GHz.

Doporučené podmínky​

Pro nejlepší výkon:

• Zvolte vysokou pozici bez překážek — čím výš, tím větší dosah detekce.
• Vyhněte se místům s hustou zástavbou, kovovými plochami nebo zdroji rádiového šumu.
• Zajistěte Scoutu přímou viditelnost do otevřeného prostoru — za zdmi ani budovami signály nezachytí.
• Pokud si výběrem místa nejste jistí, obraťte se na naši podporu. Pošlete nám adresu zamýšleného místa instalace nebo fotografie výhledu ze střechy a pomůžeme vám podmínky pro příjem ověřit podle satelitních dat (například Google Earth) a najít možné zdroje rušení.

Návod krok za krokem​

Teď, když máte připravené místo, napájení i síťové připojení a ověřené optimální podmínky, postupujte podle následujících kroků a Scout správně namontujte a zapojte. Projděte si pečlivě každý krok, ať má instalace nejlepší výkon a dlouhou životnost.

Upevněte zařízení​

• Aby Scout podával nejlepší výkon, měl by být upevněný na vyvýšené konstrukci — na stávajícím stožáru, konzole nebo stěžni.
• Pokud žádná taková konstrukce není k dispozici, lze použít stativ.

Upevněte zařízení na požadované místo. Pamatujte, že čím výš bude, tím lépe bude Scout přijímat signál Remote ID z dronů. Při montáži se držte montážního návodu a důsledně dodržujte místní předpisy pro elektrické instalace a pro ochranu před přepětím a bleskem.

1. Připevněte ke Scoutu křížovou konzoli​

Přiloženou křížovou konzoli připevněte na spodní stranu krytu čtyřmi (4) šrouby M6*12.

2. Namontujte objímku na stožár​

Přiložte obě (2) části objímky ke stožáru a dotáhněte je přiloženými šrouby M6*110, podložkami a maticemi.

3. Spojte objímku se Scoutem​

Objímka je určená pro stožáry o průměru 45–110 mm. Poslední díl montážní sady zajistěte ke křížové konzoli šrouby M6*30, podložkami a maticemi.

pozor

Scout musí být upevněný tak, aby antény směřovaly kolmo k vodorovné rovině.

Zapojte a zaizolujte kabely​

6. Zapojte ethernetový kabel přes PoE injektor​

Po zapojení kabelu PoE ho zaizolujte přiloženou PVC páskou:

Zaizolujte konektor ethernetového kabelu​

• Očistěte plochu konektoru, kterou budete omotávat. Naviňte jednu vrstvu PVC pásky s 50% přesahem ve směru otáčení konektoru. Pokračujte asi 10 mm za konec konektoru.

• Naviňte další tři vrstvy PVC pásky s přirozeným tahem a 50% přesahem. Zakryjte přitom začátek i konec konektoru.

Tento návod popisuje instalaci držáku směrových antén pro Dronetag Scout. Postupujte pečlivě, aby byla instalace pevná a antény podávaly spolehlivý výkon.

Rozmístění anténních konektorů​

• Scout Baseline – 2× všesměrová anténa

---

• Scout s 2× všesměrovou anténou + 1× sektorovou (směrovou) anténou

---

• Scout s 2× všesměrovou anténou + 2× sektorovou (směrovou) anténou

---

• Scout s 2× všesměrovou anténou + 3× sektorovou (směrovou) anténou

---

• Scout s 1× všesměrovou anténou + 4× sektorovou (směrovou) anténou

• Všesměrové antény
• Držák pro čtyři směrové antény
• Držák pro dvě směrové antény
• Směrové antény bez držáku

Všesměrové antény na Scoutu Baseline​

3D model​

👉 Zobrazit 3D model

Namontujte anténu 2,4 GHz​

Anténu označenou na krabici nálepkou „1“ našroubujte na konektor se stejným označením.

tip

Pokud jste nálepku s číslem ztratili nebo si číslo antény nepamatujete: delší anténa patří při pohledu zepředu na levou stranu zařízení.

Namontujte dvoupásmovou anténu​

Anténu označenou na krabici nálepkou „4“ našroubujte na konektor se stejným označením (kratší anténa patří při pohledu zepředu na pravou stranu zařízení).

tip

Pokud jste nálepku s číslem ztratili nebo si číslo antény nepamatujete: kratší anténa patří při pohledu zepředu na pravou stranu zařízení.

Správná orientace Scoutu​

Scout musí být upevněný kolmo k zemi. Jen tak mají všesměrové antény čistý a rovnoměrný výhled. Pokud je jednotka nakloněná, míří antény jednou stranou k obloze a druhou k zemi, což snižuje výkon.

Zaizolujte konektory​

• Odstřihněte asi 50 cm vodotěsné pásky. Natáhněte ji na dvojnásobek délky. Naviňte kolem konektoru tři vrstvy s 50% přesahem. Pásku na místě chvíli přidržte rukou.

• Naviňte další tři vrstvy PVC pásky s přirozeným tahem a 50% přesahem. Zakryjte přitom začátek i konec konektoru.

Abyste SIM kartu úspěšně vyměnili a nastavili APN, postupujte prosím pečlivě podle následujících kroků.

Návod krok za krokem:​

1. Odpojte Scout od ethernetového připojení (které slouží zároveň jako zdroj napájení).

2. Vyšroubujte všech 12 šroubů po obvodu zařízení. Použijte šroubovák, který do šroubů správně padne, ať je nepoškodíte.

3. Zařízení opatrně otočte.

4. Sejměte kryt a odpojte uvnitř zařízení kabel micro-USB (1).

5. Opatrně zasuňte micro-SIM kartu do konektoru (2) — netlačte na ni ani se nepokoušejte konektor otevřít.

6. Zapojte kabel micro-USB zpět do stejného konektoru, ze kterého jste ho odpojili v kroku 4.

7. Ověřte funkčnost:

Funkčnost SIM karty lze ověřit dvěma způsoby:

• Pokud Scout provozujete v režimu Sensor Mode, připojte ho k místní síti a zkontrolujte stav LTE ve webovém rozhraní.
• Pokud Scout provozujete v režimu Cloud Mode, uvidíte stav LTE v aplikaci Dronetag.

⚙️ Nastavení LTE​

Další nastavení připojení LTE a APN (je-li potřeba) popisuje náš návod k síti:

📘 Vložení SIM karty a nastavení LTE

✅ Ověření funkčnosti LTE​

Zda se Scout připojil k mobilní síti, ověříte podle pokynů v části o síti:

🔍 Ověření funkčnosti a LTE

8. Sestavte zařízení zpět:

Jakmile ověříte, že zařízení správně funguje, nasaďte kryt, zařízení opatrně otočte a dotáhněte 12 šroubů (viz krok 2).

pozor

Sestavení věnujte zvláštní pozornost, aby dovnitř nepronikla voda a zařízení se nepoškodilo.

Obzvlášť pečlivě zkontrolujte správnou polohu těsnění.

Požadavky na vlastní SIM kartu​

Dronetag Scout podporuje vlastní SIM karty LTE pro nezávislé připojení. Hardware je sice globálně kompatibilní, ale úspěšný provoz závisí na tarifu a síťových pravidlech vašeho operátora.

Ověření operátoři v USA​

Následující sítě jsme úspěšně otestovali a ověřili:

• AT&T
• T-Mobile
• Verizon

Zásadní omezení konektivity​

1. Whitelist podle IMEI (certifikace operátorem)​

• Někteří operátoři (hlavně u tarifů pro tablety nebo hotspoty) uplatňují zámek na IMEI.
• Dronetag Scout používá modem Quectel, který není certifikovaný v konkrétních programech operátorů (například Verizon Open Development nebo AT&T IoT Certification).
• Pokud je váš tarif omezený jen na „certifikovaná zařízení“, operátor spojení podle IMEI Scoutu odmítne.

Řešení: Použijte tarif typu „Bring Your Own Device“ (BYOD) nebo obecný datový či IoT tarif, který whitelist hardwaru nevyžaduje.

2. Nekompatibilita s FirstNet​

• Dronetag Scout není kompatibilní se SIM kartami FirstNet. Hardware nepodporuje pásma ani protokoly, které tato síť vyžaduje.

3. Telefonní tarify vs. čistě datové tarify​

• Nepoužívejte SIM karty z běžných telefonních tarifů. Operátoři často modem rozpoznají a data zablokují nebo je omezí v rámci limitů pro sdílení připojení.

Řešení: Použijte vyhrazené datové tarify, mobilní širokopásmové tarify nebo tarify IoT/M2M.

Tipy k síti a výkonu​

• Pouze LTE: Ověřte, že vaše SIM podporuje 4G/LTE. SIM karty určené výhradně pro sítě 5G Standalone (SA) ve Scoutu fungovat nebudou.
• Místní vs. roamingové SIM: Globální a roamingové SIM karty (například Hologram, Emnify) fungují, ale mohou přinést vyšší latenci. Pro časově kritický provoz doporučujeme SIM od místního operátora.
• Pokrytí: Ověřte, že váš operátor pokrývá vaši oblast sítí LTE. Pamatujte, že někteří operátoři (třeba T-Mobile) používají pro pokrytí venkova specifická pásma (například B71), která se od běžného telefonního příjmu liší.

Kontrolní seznam před instalací​

• Vypněte PIN: Ověřte v telefonu, že SIM karta nemá zapnutý PIN kód.
• Ověřte data: Ověřte v jiném zařízení, že má SIM aktivní data.
• Nastavení APN: Zjistěte si od svého poskytovatele správné APN (Access Point Name). Budete ho při konfiguraci zadávat v aplikaci Dronetag.

Rychlé řešení problémů​

Pokud se Scout s platnou SIM kartou nepřipojí:

• Ověřte u operátora, že tarif není zamčený na konkrétní IMEI.
• Požádejte operátora o přepnutí linky na obecný datový profil („Generic/BYOD“).

Dronetag Scout má vestavěné webové rozhraní pro správu přes HTTPS, dostupné v místní síti na portu 443. V tomto rozhraní můžete:

• prohlížet detekovaná data,
• nastavovat síť a systém,
• zařízení bezpečně spravovat.

Abyste se do rozhraní dostali, musíte nejprve zjistit IP adresu Scoutu ve vaší síti.

Ke Scoutu vedou dvě cesty:

1. Přes vaši síť (DHCP) — Scout dostane adresu od DHCP serveru ve vaší síti a vy ji najdete prohlížečem mDNS/Bonjour.
2. Přímo se statickou IP — nepotřebujete žádnou síť ani DHCP server; počítač připojíte přímo ke Scoutu a použijete jeho záložní adresu.

🔍 Jak Scout najít ve své síti​

Scout se z výroby dodává se zapnutým DHCP. Po zapnutí a připojení Ethernetem se pokusí automaticky získat IP adresu od DHCP serveru ve vaší síti.

Pokud se do 60 sekund žádný DHCP server neozve, přepne se Scout na statickou IP konfiguraci — viz Přímé připojení se statickou IP níže. Jde jen o dočasné řešení: Scout hledá DHCP server dál a jakmile je nějaký k dispozici, automaticky se vrátí k adrese z DHCP. Jeho adresa ve vaší síti se tedy může ze záložní změnit zpět na přidělenou přes DHCP.

Pokud nevíte, jakou IP adresu Scout od vašeho DHCP serveru dostal, použijte podle své platformy jeden z následujících postupů:

• Android
• iOS
• Windows
• macOS
• Linux

📱 Android – Bonjour Browser​

Stáhněte si Bonjour Browser z Google Play

1. Aplikaci nainstalujte a spusťte.
2. V seznamu najděte Dronetag Scout.
3. Zobrazí se IP adresa a název zařízení v síti.

🖥️ Přímé připojení se statickou IP​

Pokud nemáte k dispozici žádný DHCP server — třeba při prvním zprovoznění na stole, při izolovaném nasazení v terénu nebo při hledání závady — můžete počítač připojit přímo ke Scoutu ethernetovým kabelem.

Jak funguje záložní adresa​

Pokud Scout do 60 sekund po zapnutí nedostane IP adresu od DHCP serveru, automaticky se přepne na statickou IP konfiguraci:

• IP adresa: 192.168.100.100/24
• Výchozí brána: 192.168.100.1

Díky této záložní adrese zůstane Scout dostupný i bez DHCP serveru. Jde ale o dočasný stav: Scout na pozadí dál kontroluje, jestli se neobjevil DHCP server, a jakmile nějaký najde, automaticky se vrátí k adrese z DHCP. V síti s funkčním DHCP tedy na 192.168.100.100 nezůstane. Potřebujete-li, aby si Scout pevnou adresu držel trvale, nastavte místo toho statickou IP ve webovém rozhraní — viz poznámka na konci této části.

Scout se napájí ethernetovým kabelem (PoE), takže přímé připojení vždy vede přes PoE injektor dodaný s vaší jednotkou: počítač připojte do konektoru LAN / Data injektoru a Scout do konektoru PoE / Power+Data.

Aby spolu obě zařízení komunikovala, musí být ve stejné podsíti. Záložní adresa Scoutu je pevně daná, takže jí přizpůsobíte svůj počítač:

Nastavení statické IP na počítači​

ping 192.168.100.100

ping -c 3 192.168.100.100

# Výpis názvů připojení
nmcli connection show

# Nastavení statické adresy na drátovém připojení
sudo nmcli connection modify "Wired connection 1" \
  ipv4.method manual ipv4.addresses 192.168.100.10/24

# Opětovná aktivace připojení
sudo nmcli connection up "Wired connection 1"

sudo ip addr add 192.168.100.10/24 dev eth0

ping -c 3 192.168.100.100

Otevření webového rozhraní​

Jakmile má počítač nastavenou statickou IP a Scout je zapnutý alespoň 60 sekund, otevřete v prohlížeči:

https://192.168.100.100

🔐 Přihlášení do rozhraní​

Jakmile znáte IP adresu Scoutu:

1. Otevřete webový prohlížeč.
2. Přejděte na https://<IP-Scoutu> (místo <IP-Scoutu> dosaďte skutečnou IP adresu, například https://192.168.1.42).
3. Scout používá certifikát podepsaný sám sebou, takže prohlížeč nejspíš zobrazí bezpečnostní varování.
   • Pokračujte povolením nezabezpečeného připojení. Podle prohlížeče to bývá „Rozšířené > Pokračovat na IP“.
4. Přihlaste se výchozími údaji, které vám poskytla podpora Dronetag.

Scout má webové rozhraní chráněné přihlášením. Výchozí uživatelské jméno a heslo jsou vytištěné na štítku na spodní straně každého Scoutu.

🔧 Nastavení důvěryhodného certifikátu​

Abyste se zbavili bezpečnostních varování prohlížeče a měli důvěryhodné připojení HTTPS, můžete Scoutu nahrát certifikát, kterému váš systém důvěřuje.

Správu certifikátů najdete v sekci Configuration webového rozhraní.

Můžete zde:

• nahrát certifikát podepsaný vaší interní certifikační autoritou (CA), nebo
• vygenerovat žádost o podpis certifikátu (CSR) a získat od své CA podepsaný certifikát.

Po instalaci nahradí důvěryhodný certifikát výchozí certifikát podepsaný sám sebou, takže z důvěryhodných zařízení budete přistupovat hladce a bezpečně.

Podrobný popis najdete na stránce o konfiguraci systému.

🛠️ Řešení potíží s připojením​

Pokud se do rozhraní Scoutu nemůžete dostat, projděte si podrobnou část o řešení potíží se sítí.

Dronetag Scout má ethernetový port 100 Mbit/s, který podporuje DHCP i statickou IP adresu. Nastavení se mění ve webovém rozhraní zařízení.

Jak se do rozhraní dostat, popisuje část Připojení ke Scoutu.

🔌 Napájení po Ethernetu (PoE)​

Ethernetový port Scoutu je určený k napájení přes PoE (Power over Ethernet) podle těchto norem:

• IEEE 802.3af Type 1 (známé jako PoE)
• IEEE 802.3at Type 2 (známé jako PoE+)
• Napětí: 48 V DC

Správné napájení Scoutu zajistíte takto:

• Použijte kompatibilní PoE switch podporující 802.3af Type 1 nebo 802.3at Type 2, nebo
• použijte přiložený PoE injektor dodaný s vaší jednotkou. Podrobnosti najdete v části Obsah balení.

📥 DHCP a záložní statická IP​

Ethernet Scoutu je ve výchozím stavu nastavený na DHCP a zařízení je navržené tak, aby zůstalo dostupné i tehdy, když žádný DHCP server k dispozici není:

1. Po spuštění si Scout vyžádá adresu přes DHCP a čeká na odpověď až 60 sekund.
2. Odpoví-li DHCP server, použije Scout přidělenou adresu — běžný stav ve spravované síti.
3. Neodpoví-li žádný DHCP server do 60 sekund, přepne se Scout na pevnou statickou IP, aby zůstal dostupný pro přímé připojení:
   • IP adresa: 192.168.100.100/24
   • Výchozí brána: 192.168.100.1

Automatický návrat k DHCP​

Statická adresa je pouze záložní, ne trvalé nastavení — jejím úkolem je udržet Scout dostupný, dokud je síť nedostupná. Scout proto DHCP zkouší dál, aby obnovil běžné připojení hned, jak se vrátí: na záložní adrese na pozadí zhruba každých pár minut kontroluje, zda se neobjevil DHCP server.

Jakmile DHCP zase funguje, přepne se Scout automaticky zpět na adresu z DHCP — po obnovení sítě na záložní statické adrese nezůstane. Kontroly na pozadí záložní adresu nepřeruší, takže Scout zůstane celou dobu dostupný na 192.168.100.100, až do okamžiku, kdy získá zápůjčku z DHCP.

🔧 Nastavení statické IP adresy​

Statickou IP přidělíte takto:

1. Přejděte ve webovém rozhraní na kartu Networking.
2. Zadejte požadovanou statickou IP adresu v zápisu CIDR, například: 192.168.1.61/24
   • Přípona /24 odpovídá masce podsítě 255.255.255.0.

💡 Nevíte, jakou masku podsítě použít? Zkuste IP kalkulátor jodies.de, který vám správnou hodnotu spočítá.

🌍 Nastavení brány a DNS​

Pokud potřebujete, aby Scout posílal data do jiných sítí nebo používal internetové služby:

• Nastavte výchozí bránu (obvykle IP adresu vašeho routeru).
• Volitelně nastavte jeden nebo více serverů DNS, aby se dala místo holých IP adres používat doménová jména.

Tato nastavení jsou důležitá hlavně tehdy, když se Scout připojuje ke cloudovým platformám nebo ke vzdáleným endpointům.

⏰ Synchronizace času (NTP)​

Scout si normálně udržuje přesný čas automaticky — bere ho ze sítě LTE, z GNSS nebo z internetu. Vlastní server NTP (podle IP nebo názvu) můžete přidat do pole NTP IP/host na kartě Networking; přidá se ke zdrojům času, které Scout používá.

📶 Vložení SIM karty a nastavení LTE​

Aby Scout uměl LTE, musí mít modem LTE, který lze objednat spolu s jednotkou.

Můžete použít i vlastní SIM kartu — podrobný postup najdete v návodu k vložení SIM karty.

Pokud se ve webovém rozhraní Scoutu volba LTE neobjeví, znamená to, že zařízení není osazeno modulem LTE.

APN (Access Point Name)​

Každý poskytovatel SIM karty uvádí své APN, obvykle na svém webu. Zadejte ho do pole Desired APN, aby Scout navázal mobilní datové spojení.

Zadané APN se použije při každém spuštění. Pokud ho změníte a s novou hodnotou se spojení nepodaří navázat, zatímco předchozí fungovala, vrátí se Scout automaticky k poslednímu funkčnímu APN — překlep tedy zařízení neodstaví. APN pro novou SIM můžete zadat i před výměnou karty, aby Scout s novou kartou rovnou naběhl správně.

PIN SIM karty​

Je-li vložená SIM chráněná PINem, zobrazí karta Networking pole SIM PIN. Zadejte PIN a zvolte Unlock SIM, aby se modem připojil. Scout si funkční PIN zapamatuje a po restartu ho použije automaticky, takže ho zadáváte jen jednou. Ochrana PINem na kartě zůstane zapnutá — karta se pouze odemyká, nikdy se ochrana nevypíná.

Ověření funkčnosti a LTE​

Připojení LTE ověříte takto:

1. Připojte se k webovému rozhraní Scoutu Podle pokynů v části Připojení ke Scoutu se dostanete do webového rozhraní.

2. Otevřete kartu Networking Po přihlášení přejděte ve webovém rozhraní do sekce Networking.

3. Zkontrolujte přepínač LTE (4G) Ověřte, že je přepínač 4G v poloze ON, čímž se LTE zapne.

4. Nastavte APN Pokud váš mobilní operátor vyžaduje konkrétní APN, zadejte jeho hodnotu do příslušného pole na kartě Networking.

5. Uložte změny Klepnutím na tlačítko Update 4G connection změny uložíte a použijete.

⚖️ Volba mezi Ethernetem a 4G​

Když má Scout k dispozici ethernetové připojení i funkční 4G, posílá internetový provoz — do Dronetag Cloudu, na instance AWS a na další vzdálené integrační servery — normálně přes Ethernet a 4G drží jako zálohu. Provoz k zařízením ve vaší místní síti jde vždy přes Ethernet a nikdy se neposílá přes 4G.

Toto chování můžete změnit dvěma přepínači v sekci 4G na kartě Networking.

Prioritize 4G​

Zapnutím volby Prioritize 4G donutíte Scout upřednostnit pro veškerý internetový provoz připojení 4G, i když je Ethernet připojený. Hodí se to tam, kde ethernetová síť slouží jen k místnímu přístupu a spolehlivý internet neposkytuje. Provoz do vaší místní sítě jde i nadále přes Ethernet. Tento přepínač je ve výchozím stavu vypnutý.

Automatické přepnutí na 4G​

Automatic 4G failover umožňuje Scoutu přepnout na 4G samostatně a je ve výchozím stavu zapnuté. Zhruba jednou za minutu Scout ověří, zda jsou vzdálené servery, na kterých vaše integrace závisí, stále dostupné přes Ethernet:

• Pokud přes Ethernet dostupné jsou, Scout Ethernet dál používá.
• Pokud přes Ethernet dostupné nejsou, ale přes 4G ano, přepne Scout internetový provoz automaticky na 4G.
• Jakmile ethernetové připojení na tyto servery zase dosáhne, Scout se vrátí k Ethernetu.

Několik věcí mějte na paměti:

• Kontrola probíhá jen tehdy, když je 4G zapnuté a připojené.
• Servery ve vaší místní síti se ignorují — přepnutí reaguje pouze na ztrátu internetového připojení, ne na místní provoz.
• Je-li zapnuté Prioritize 4G, má tato ruční volba vždy přednost a spojení zůstane na 4G.

V běžné instalaci můžete oba přepínače nechat ve výchozím stavu: Scout používá Ethernet, kdykoli přes něj funguje internet, a na 4G přejde jen tehdy, když nefunguje.

🔒 Přístup přes VPN​

Scout lze nastavit tak, aby používal VPN (Virtual Private Network) a byl dostupný i tehdy, když nejste připojení přímo k jeho ethernetovému portu. Hodí se to, když je Scout nasazený ve vzdálené síti a potřebujete se k němu bezpečně dostat kvůli údržbě, diagnostice nebo integraci s dalšími službami.

VPN také pomáhá bezpečně přenášet data — přidává další vrstvu soukromí mezi Scout a systémy, které s ním komunikují.

WireGuard​

Scout zatím podporuje konfiguraci WireGuard z webového rozhraní. Konfiguraci WireGuardu do Scoutu nahrajete a pak ji zapnete nebo vypnete v sekci VPN na stránce Networking.

WireGuard můžete využít k tomu, abyste:

• se ke Scoutu dostali vzdáleně bez přímého místního připojení Ethernetem,
• bezpečně směrovali provoz ke zdrojům dostupným uvnitř sítě VPN,
• přidali další vrstvu soukromí pro komunikaci mezi Scoutem a vaší vzdálenou infrastrukturou.

Při přípravě konfigurace WireGuardu pro Scout:

• nastavte adresu klientského tunelu v sekci [Interface],
• nastavte dostupnou podsíť VPN v [Peer] AllowedIPs,
• nepoužívejte 0.0.0.0/0 v AllowedIPs; Scout tuto hodnotu výslovně zakazuje.

Omezení současné implementace:

• AllowedIPs musí být v sekci [Peer] uvedeno,
• zatím je podporována jen jedna síť IPv4 v AllowedIPs, volitelně spolu s adresou samotného Scoutu jako /32,
• Scout zatím očekává, že [Interface] Address leží uvnitř podsítě AllowedIPs,
• 0.0.0.0/0 je výslovně blokováno a směrování veškerého provozu přes VPN (full tunnel) se v současné implementaci nepodporuje,
• potřebujete-li kromě hlavní podsítě VPN další trasy, současné rozhraní je zatím nepodporuje.

Příklad platné konfigurace WireGuardu pro Scout:

# File must be named wg0.conf
[Interface]
# Private key assigned to this Scout client
PrivateKey = <scout-private-key>
# Tunnel address of this Scout inside the VPN subnet
Address = 192.168.205.85/32
# Optional DNS server reachable through the VPN
DNS = 192.168.205.1

[Peer]
# Public key of the remote WireGuard server or peer
PublicKey = <server-public-key>
# Scout supports one IPv4 VPN subnet here, optionally with the Scout address itself
AllowedIPs = 192.168.205.0/24, 192.168.205.85/32
# Remote server endpoint
Endpoint = 94.230.157.236:51821

V tomto příkladu:

• adresa tunelu Scoutu 192.168.205.85/32 patří do povolené podsítě VPN 192.168.205.0/24,
• adresa samotného Scoutu je v AllowedIPs uvedena i zvlášť, což je povoleno,
• provoz do podsítě VPN se směruje přes WireGuard,
• výchozí směrování veškerého provozu zařízení se nepoužívá.

🛠️ Řešení potíží s připojením​

Pokud se do rozhraní Scoutu nemůžete dostat, zkuste postupně následující kroky:

✅ Zkontrolujte nastavení sítě​

• Ověřte, že je váš počítač ve stejné podsíti jako Scout.
• Používá-li vaše síť DHCP, ověřte, že DHCP server běží a má volné IP adresy.
• Není-li DHCP k dispozici, ověřte, že má počítač ruční nastavení umožňující přístup na záložní statickou IP Scoutu (192.168.100.100/24).
  • Příklad ruční IP pro váš počítač: 192.168.100.10

🔌 Zkontrolujte LED ethernetového portu​

Podívejte se na ethernetový port svého routeru nebo switche; máte-li zařízení otevřené, zkontrolujete je i na minipočítači ve Scoutu:

• Zelená LED: fyzické spojení je navázané.
• Oranžová/žlutá LED: probíhá síťový provoz (bliká při přenosu dat).
• Nesvítí nic: kabel může být vadný, port vypnutý, nebo spojení vůbec nevzniklo.

⚙️ Nastavte rychlost a duplex Ethernetu​

Některé switche a routery mají se Scoutem potíže při automatickém vyjednávání rychlosti. Nastavte proto ve správcovském rozhraní svého switche nebo routeru port ručně na:

• Rychlost: 100 Mbit/s
• Duplex: Full duplex

Toto nastavení bývá v rozhraní síťových prvků pod nastavením portů nebo pokročilou konfigurací.

🔄 Uveďte Scout do továrního nastavení​

Pokud jste změnili síťovou konfiguraci a na zařízení se už nedostanete:

• Proveďte obnovení továrního nastavení.
• Po obnovení se Scout pokusí získat IP adresu přes DHCP a při nedostupnosti DHCP serveru se přepne na svou statickou adresu (192.168.100.100).

Podrobný postup najdete v pokynech k obnovení továrního nastavení.

Integrace určují, kam a jak Scout posílá telemetrii. Scout umí provozovat několik forwarderů souběžně. Pokud některá instance data nezpracovává dost rychle, ostatních instancí se to nedotkne.

Existují dva základní forwardery:

• forwardery Dronetag (jeden pro Cloud a jeden pro On-Premise), které lze jen zapnout či vypnout a velmi jednoduše nastavit,
• forwardery JSON, které jsou univerzální a určené pro vlastní integrace uživatele.

Popis formátu dat najdete na konci této stránky.

Forwardery Dronetag​

Dronetag Cloud je jediný (uživateli viditelný) trvalý forwarder. Nelze ho smazat, ale lze ho vypnout. Vypnutím cloudového forwarderu přestanete Scout i jeho detekce vidět v aplikaci Dronetag.

Můžete přidat integraci Dronetag On-Premise a mít tak plnou kontrolu nad svými daty se všemi výhodami našeho cloudového backendu.

Forwarder Dronetag lze používat souběžně s libovolnými dalšími forwardery. Podrobnosti o provozu Scoutu v režimu Cloud Mode nebo On-Premise Mode najdete na této stránce.

Forwardery JSON​

Forwardery JSON jsou určené pro vlastní integrace uživatele.

Všechny vlastní forwardery lze zabezpečit a podporují kompresi i dávkování.

• MQTT
• HTTP/HTTPS

Port je lepší uvést přímo v poli URL, jinak se použije 1883. Pro čisté MQTT(s) stačí host:port. Chystáte-li se použít WebSockets, můžete uvést i cestu, jinak se použije /.

• MQTT over WebSockets: připojení k brokeru MQTT přes WebSockets místo nativního protokolu MQTT. Hodí se tam, kde můžete použít jen spojení HTTP/WebSocket (například za přísným firewallem).
• Drones Topic: téma MQTT pro detekce dronů. Témata fungují jako adresáře v souborovém systému. Šablona: {sn} pro celé sériové číslo, {sn4} pro poslední 4 číslice. Příklad: myorg/receivers/scout1/drones
• Aviation Topic: samostatné téma MQTT pro data o letovém provozu. Zůstane-li prázdné, posílají se tato data do Drones Topic.
• Status Topic: samostatné téma MQTT pro stav Scoutu (heartbeat). Zůstane-li prázdné, posílá se stav do Drones Topic.

Následují společné volby bez ohledu na základní protokol (HTTP/MQTT).

Základní nastavení​

Tyto volby jsou nutné u každého forwarderu:

• Enabled: zapne nebo vypne tento forwarder. Ve vypnutém stavu se jím žádná data neposílají.
• URL: cíl, kam se data posílají. Neodhadujte prosím protokol — použijte zaškrtávací volby pro zabezpečené spojení, mTLS nebo pro přepnutí protokolu na web sockets.
• Sources: vyberte, které typy dat se mají přeposílat: drones (telemetrie detekovaných dronů), aviation (data o pilotovaných letadlech z leteckého modulu), status (kondice a poloha Scoutu). Pamatujte, že drony a letový provoz omezuje globální filtr na výšku a vzdálenost.
• Client Timeout: jak dlouho (v sekundách) se čeká na odpověď serveru, než se spojení považuje za přerušené. Výchozí hodnota je 15 sekund. Zvyšte ji, pokud je vaše spojení nespolehlivé nebo pomalé.

Dávkování​

Dávkování seskupí několik zpráv před odesláním. Snižuje tím síťový provoz i zátěž serveru, ale přidává malé zpoždění. Zde určujete tato zpoždění a způsob formátování dat.

• Enable Batching: zapne nebo vypne dávkování zpráv. Hodí se při velkých objemech.
• Batch as JSON Array: je-li zapnuto, seskupí se zprávy jako [msg1, msg2, ...]. Je-li vypnuto, spojí se zprávy oddělovačem.
• Items Separator: znak nebo znaky mezi zprávami při zapnutém dávkování: nothing (bez oddělovače), \r\n (návrat vozíku + nový řádek) nebo \n (nový řádek).
• Batch Size: maximální počet zpráv seskupených před odesláním. Hodnota 0 dávkování vypne, jinak zadejte číslo, například 100.
• Batch Timeout: maximální počet sekund, po které se čeká na odeslání dávky, i když není plná. Například 0.1 odesílá dávky každých 100 ms. Hodnota 0 tuto volbu vypne.

Příklad: Při Batch Size = 100 a Timeout = 0,1 sekundy se dávka odešle buď po 100 zprávách, NEBO po 0,1 sekundy — podle toho, co nastane dřív.

Komprese​

• Compression: sníží objem přenášených dat jejich kompresí před odesláním. Pozor: u HTTP se data komprimují volitelně jen tehdy, když to dává smysl. Komprese se pak uvádí v hlavičce Content-Encoding (s hodnotou „gzip“). Zvolíte-li ji pro MQTT, komprimují se data vždy, protože u MQTT není jak kompresi naznačit.

Nastavení zabezpečení​

Zde nastavíte, jak Scout bezpečně komunikuje s vaším serverem.

Šifrování serveru TLS/SSL​

Tato část se týká pouze ověřování certifikátu serveru. Je to nejběžnější část zabezpečení a nejspíš ji potřebujete mít správně.

• Secured: zapne šifrování TLS pro spojení. Používá-li váš server HTTPS nebo MQTTs, zapněte ji.
• Verify Server Cert: ověří, že je certifikát serveru platný a nevypršel. Vypněte jen při testování s certifikáty podepsanými sám sebou. Varování: vypnutím se vystavujete útoku typu man-in-the-middle.
• Verify Server Domain/IP: ověří, že název v certifikátu (pole CN) odpovídá serveru, ke kterému se připojujete. Zapnutím zabráníte připojení k podvrženým serverům.
• Server CA Certificate: váš vlastní certifikát CA ve formátu PEM (soubor .pem nebo .crt). Říká Scoutu, které certifikační autoritě má důvěřovat. Obvykle je potřeba, když má vaše organizace vlastní interní CA. Pozor, musí jít o kořenovou CA z certifikátu serveru, nikoli o mezilehlou.

Klientské certifikáty​

V této části zadáte své klientské certifikáty pro mTLS. Ve světě MQTT je to běžné a stále častěji i u HTTP.

• Client Certificate: nahrajte certifikát, kterým se Scout autentizuje vůči vašemu serveru. Je potřeba, pokud váš server klientské certifikáty kontroluje (vzájemné TLS). Formát souboru: PEM.
• Client Private Key: privátní klíč odpovídající vašemu klientskému certifikátu. Potřeba jen tehdy, není-li klíč vložený přímo v souboru s certifikátem.
• Client Key Password: je-li váš privátní klíč zašifrovaný, zadejte sem heslo.

Nastavení autentizace​

Pro servery, které vyžadují přihlašovací údaje:

• Username: uživatelské jméno pro HTTP Basic Auth nebo pro autentizaci MQTT. Při autentizaci tokenem nechte prázdné.
• Password/Token: heslo pro Basic Auth nebo token API. Ukládá se bezpečně. U MQTT to podle nastavení vašeho brokeru může být heslo nebo token.

Omezení dosahu a výšky senzorů​

Pro data o dronech i o letovém provozu můžete zvolit prahové hodnoty:

• prahy pro ignorování (vzdálenost, výška): objekt dál NEBO výš než limit se tiše zahodí,
• prahy pro sledování (vzdálenost, výška): objekty blíž A níž než limity se sledují.

Sledování znamená, že se u zpráv neuplatní omezení četnosti. Přepošle se každá zpráva. Omezení četnosti znamená, že se odešle jen jedna zpráva za (nastavitelných) X sekund na objekt. Dobře zvolené limity oceníte hlavně u letového provozu, kde je průměrná spotřeba dat poblíž středně velkého letiště bez limitů zhruba 150 MB/den.

Výchozí limity​

Pro drony je ve výchozím stavu omezení četnosti i ignorování vypnuté — všechny hodnoty jsou 0.

Letový provoz je ve výchozím stavu omezený, protože je viditelný na velké vzdálenosti, které nejsou pro běžný provoz užitečné. Letový provoz se proto ignoruje dál než 100 km bez ohledu na výšku (práh pro ignorování). Sledování letového provozu (bez omezení četnosti) probíhá ve výchozím stavu u veškerého provozu do 10 km a pod 1000 m výšky (přistávající objekty).

Formáty​

Všechny forwardery založené na JSON podporují dva formáty: dri a odid. Formát DRI obsahuje surovou zprávu OpenDroneID (jako bajty) tak, jak ji anténa přijala. Zpráva ODID je rozparsovaná a převedená zpráva OpenDroneID, se kterou se pracuje příjemněji.

Každá zpráva se posílá samostatně, pokud není nastavené dávkování. Podrobnosti o dávkování zpráv najdete výše.

{
    "sn": "D11234567812345678",
    "mac": "ab:ab:bc:bc:de:de",
    "counter": 24,
    "rssi": -83,
    "tech": "B4",
    "recv_id": 0,
    "module_id": 0,
    "module_type": 10,
    "msg_type": 1,
    "noise_floor": null,
    "registration": {
        "maker": "Dronetag",
        "model": "Beacon gen.2",
        "type": "rid_module",
        "certain": true
    },
    "odid": {
        "BasicID": [
            {
                "UAType": 15,
                "IDType": 1,
                "UASID": "159112345678"
            }
        ],
        "Location": {
            "Status": 2,
            "Direction": 202.0,
            "SpeedHorizontal": 16.5,
            "SpeedVertical": 0.0,
            "Latitude": 50.0835017,
            "Longitude": 14.4328954,
            "AltitudeBaro": 95.0,
            "AltitudeGeo": 0.0,
            "HeightType": 1,
            "Height": 163.0,
            "HorizAccuracy": 0,
            "VertAccuracy": 0,
            "BaroAccuracy": 0,
            "SpeedAccuracy": 0,
            "TSAccuracy": 0,
            "Timestamp": "2026-06-01T09:49:11",
            "TimestampEstimated": false
        },
        "SelfID": null,
        "System": null,
        "OperatorID": {
            "OperatorIdType": 0,
            "OperatorId": "d6lE0m0Hi2iNx"
        }
    }
}

{
    "odid_payload": {
        "counter": 25,
        "standard": "ODID_STANDARD_ASTM",
        "bluetooth_legacy_info": {
            "mac": "q6u8vN7e",
            "rssi": -116
        },
        "encoded_message": "8hkDAh8xNTkxMTIzNDU2NzgAAAAAAAAAAAAAABImF0IAax3aHVxFmgguC28KsAcAAEyBAABSAEg1dFFzdEdNSFA5WTcAAAAAAAAAAAAA"
    },
    "receiver_data": {
        "timestamp": 1708485109
    },
    "sn": "D11234567812345678"
}

Heartbeat / stav​

Zvolíte-li pro svůj forwarder zdroj status, budete dostávat stavovou zprávu každých 60 s. Tyto zprávy obsahují:

• základní informace o zařízení,
• polohu GNSS (je-li GNSS zapnuto),
• stav sítě LTE (je-li osazen modem LTE),
• podrobnosti o senzorech.

Ukázková zpráva heartbeat:

{
    "sn": "D11234567812345678",
    "timestamp": 1780310741,
    "receivers": 2,
    "last_observation": 1780310741,
    "gnss_available": true,
    "gnss_position": [
        50.073992633,
        14.466609883
    ],
    "gnss_satellites": 6,
    "gnss_altitude": 262.5,
    "gsm": {
        "enabled": true,
        "state": "connected",
        "quality": 100,
        "tech": "lte"
    },
    "sensors": [
        {
            "id": "RW1",
            "uid": 2,
            "source": "wifi/dri_wlp1s0u1u2",
            "state": "ok",
            "timestamp": 1780310741.7995672,
            "tech": "RemoteID",
            "messages": 0,
            "filtered": 0,
            "last_message_at": 0,
            "last_status_at": 0,
            "extras": {
                "module_type": 10,
                "module_type_name": "RW1",
                "module_revision": 0
            }
        },
        {
            "id": "ADS-B",
            "uid": 18873,
            "source": "18873",
            "state": "ok",
            "timestamp": 1780310741.7998254,
            "tech": "ADS-B",
            "messages": 32588,
            "filtered": 32588,
            "last_message_at": 1780310741,
            "last_status_at": 0,
            "extras": {
                "export_running": false,
                "export_size": 0
            }
        }
    ]
}

Ke stažení​

Specifikace formátu senzoru Scout (v2.5)

Schéma JSON+ODID (v1.0)

Katalogový list SCOUT (v2.4, nahrazený specifikací formátu)

Sensor+ nabízí pokročilé integrace se servery třetích stran.

• TAK
• Sapient
• FlytBase
• SafeSky

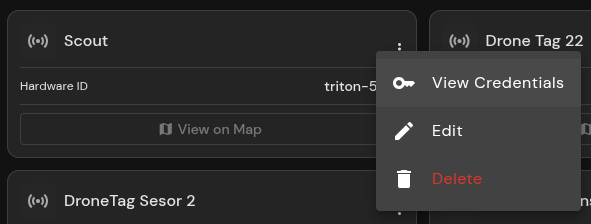

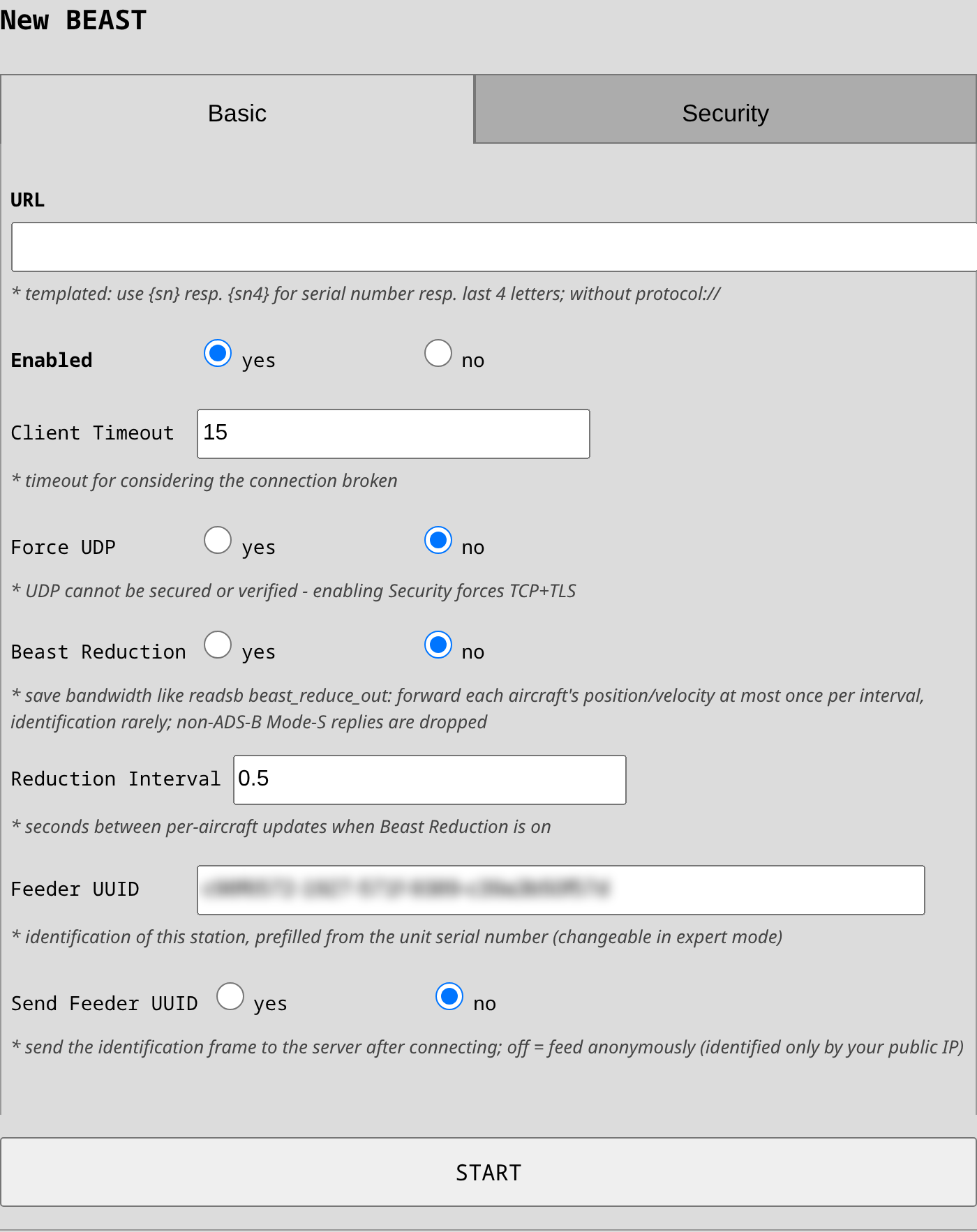

• BEAST
• ADSBExchange
• OGN

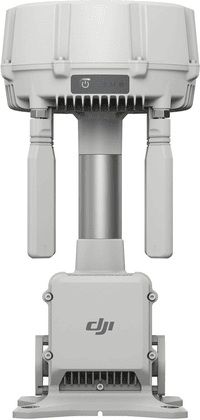

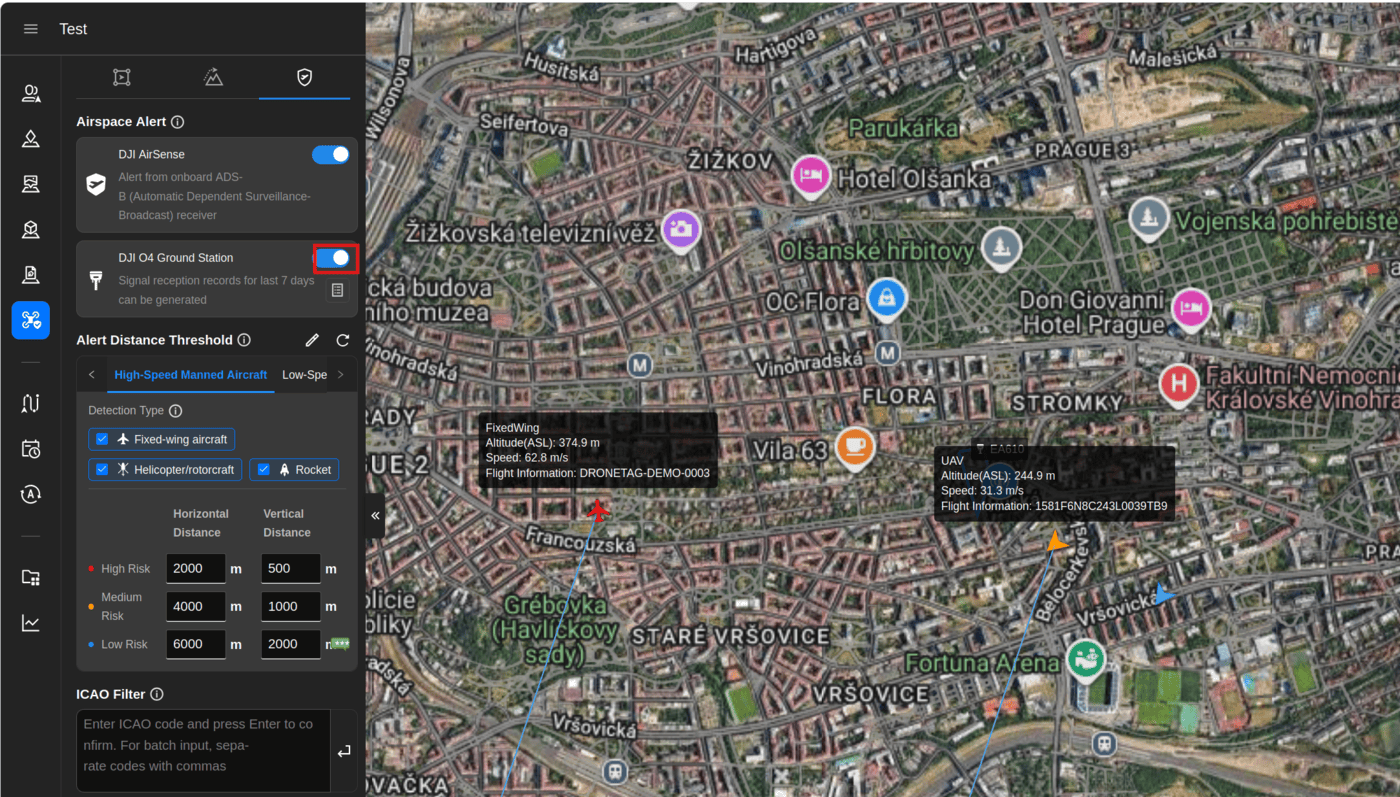

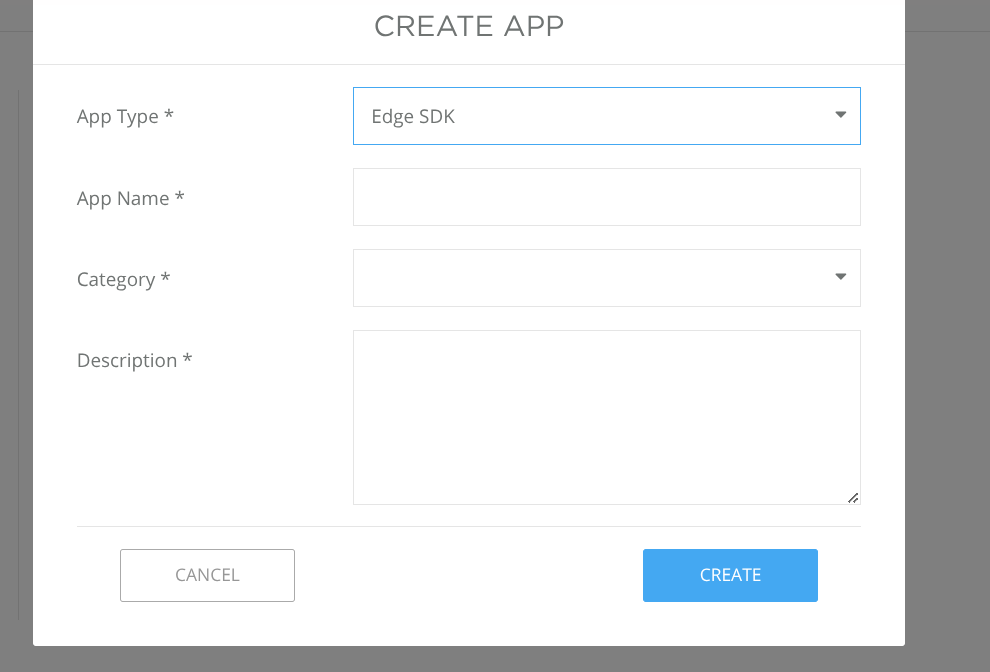

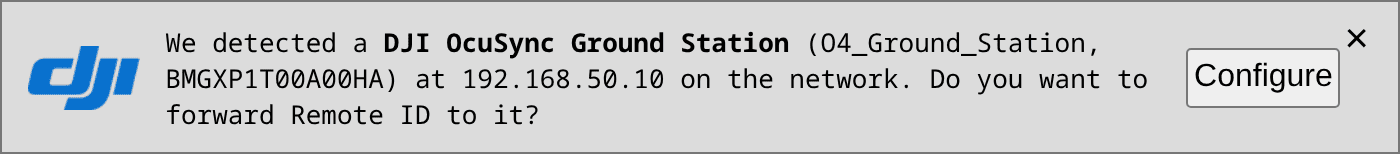

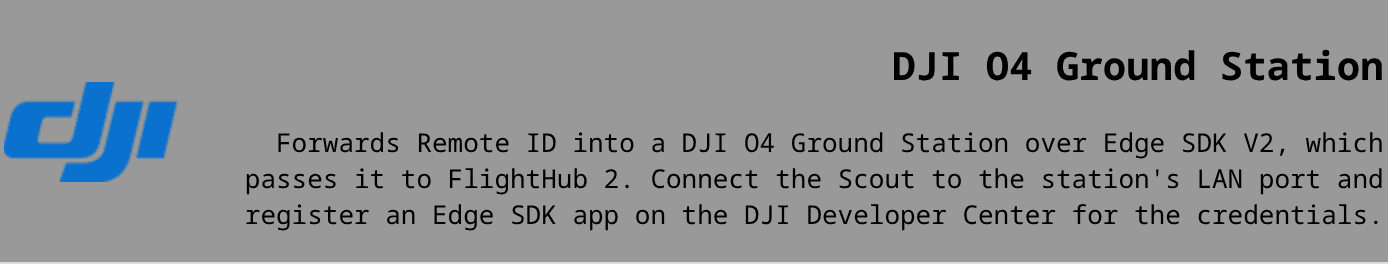

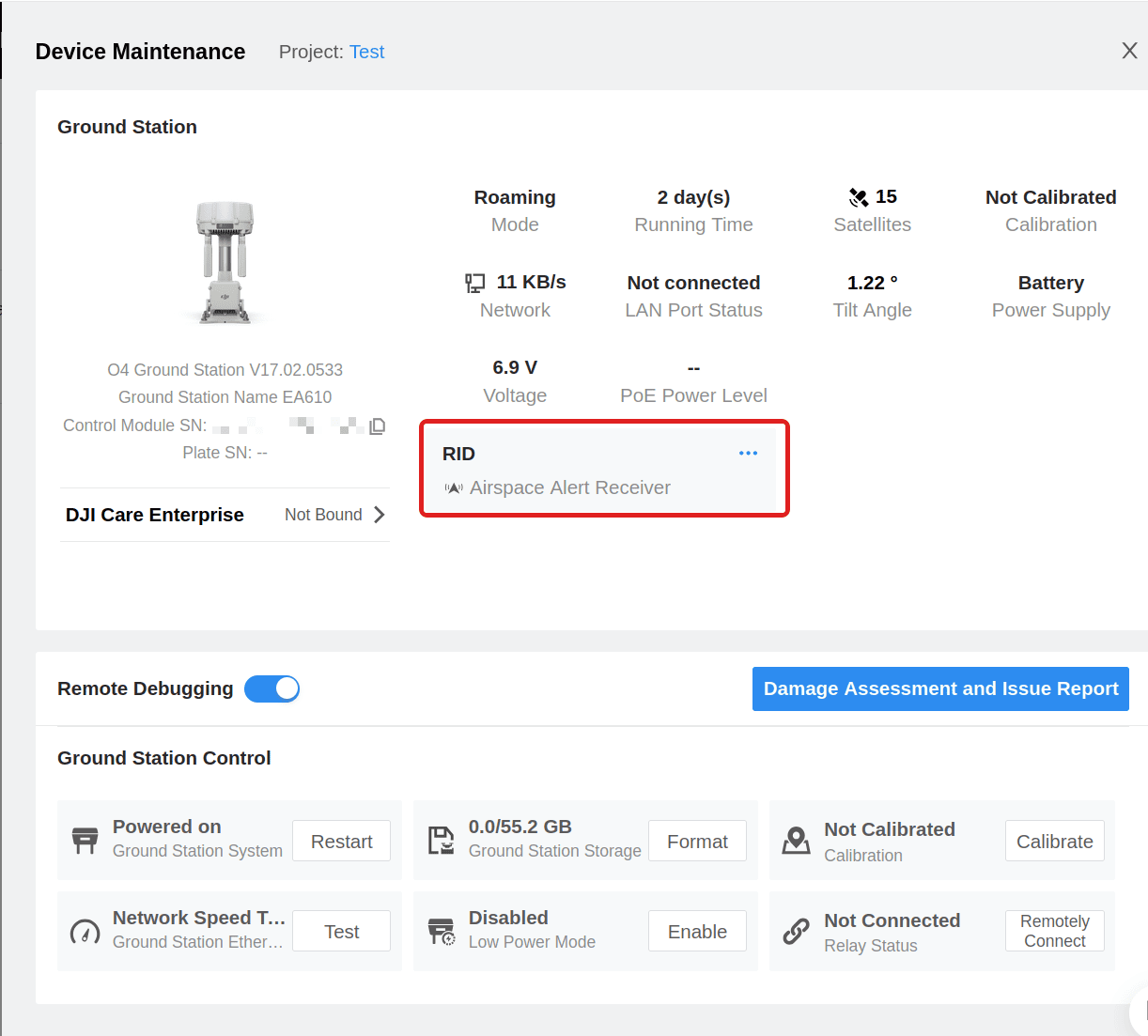

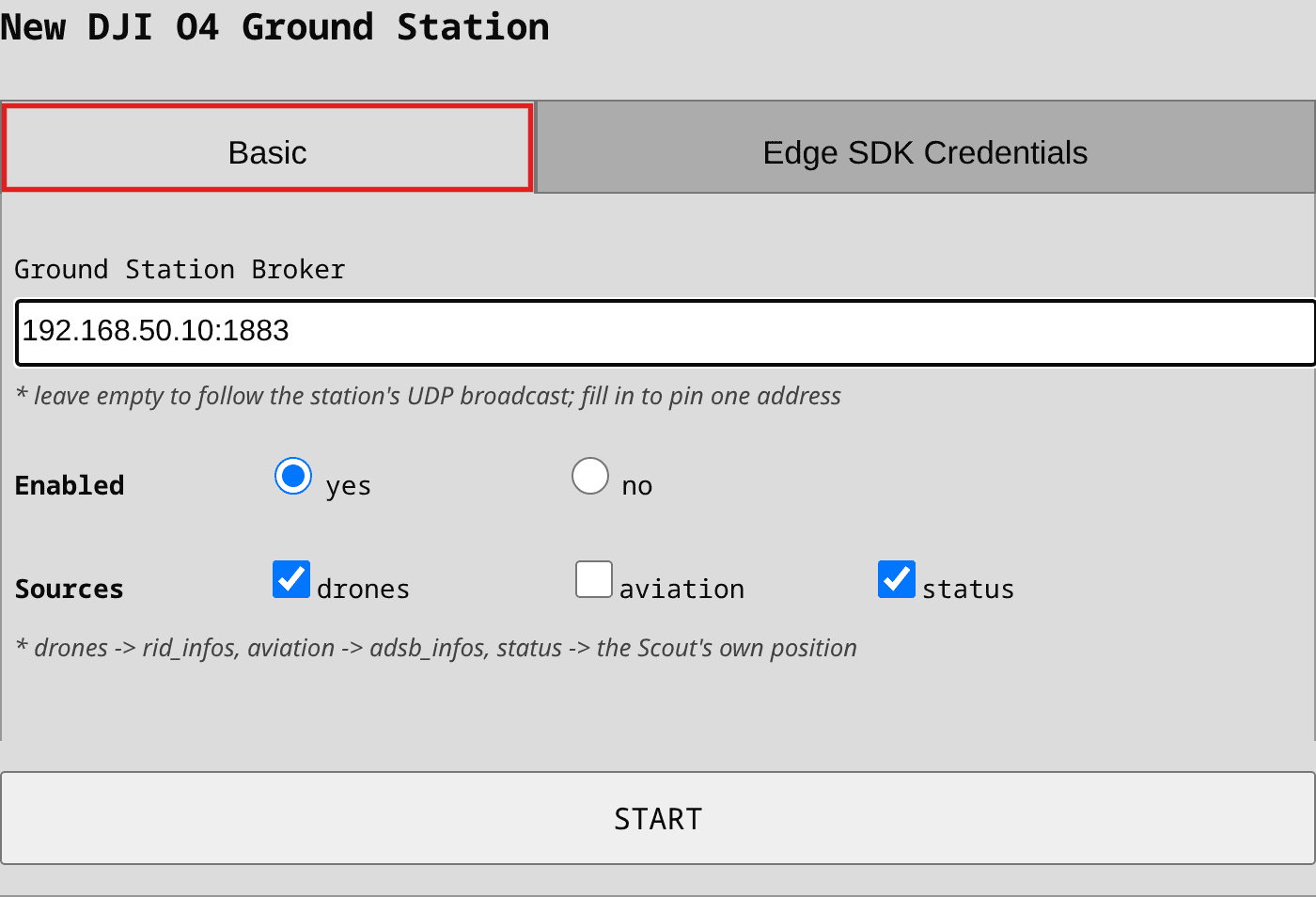

• DJI O4 Ground Station

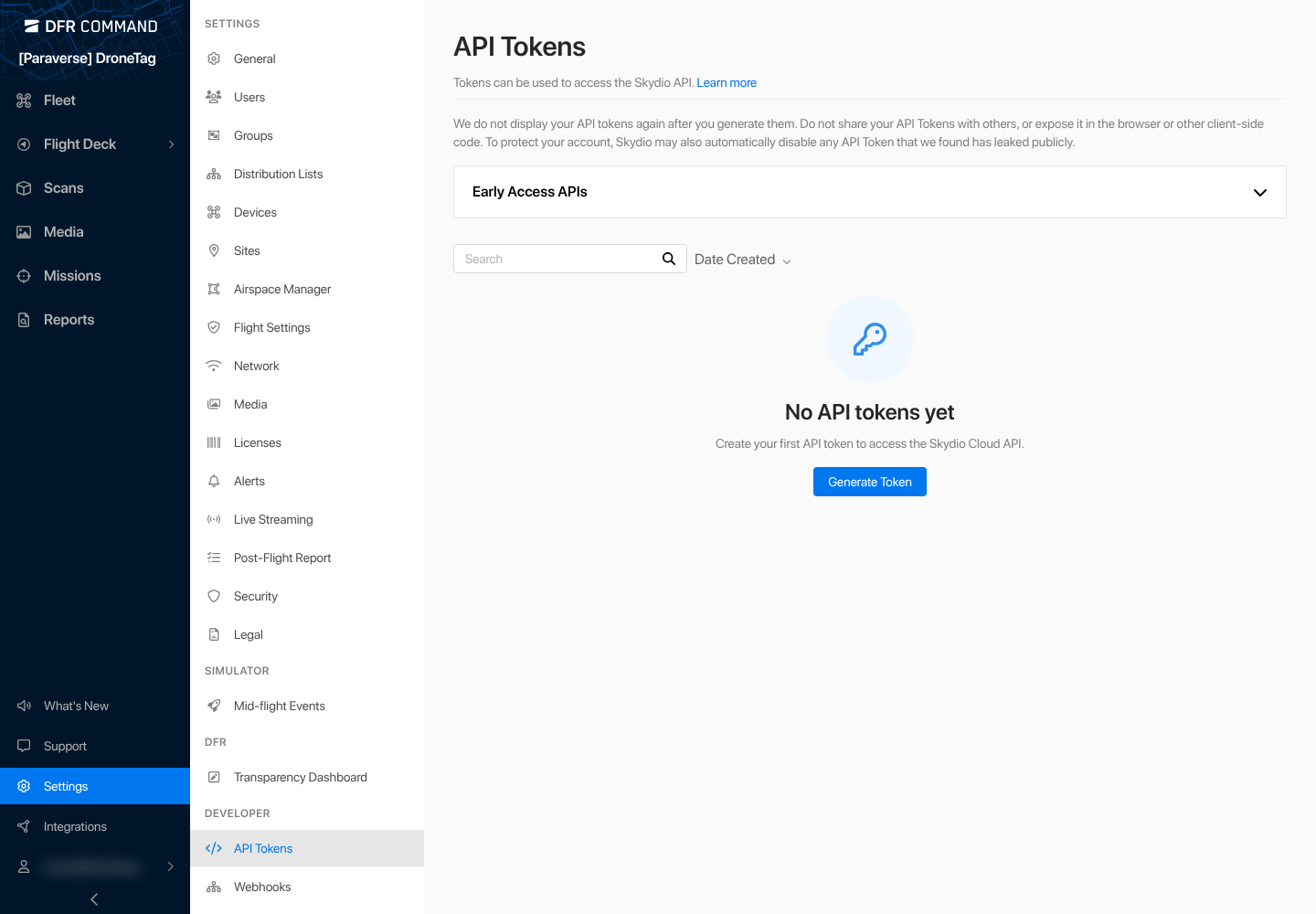

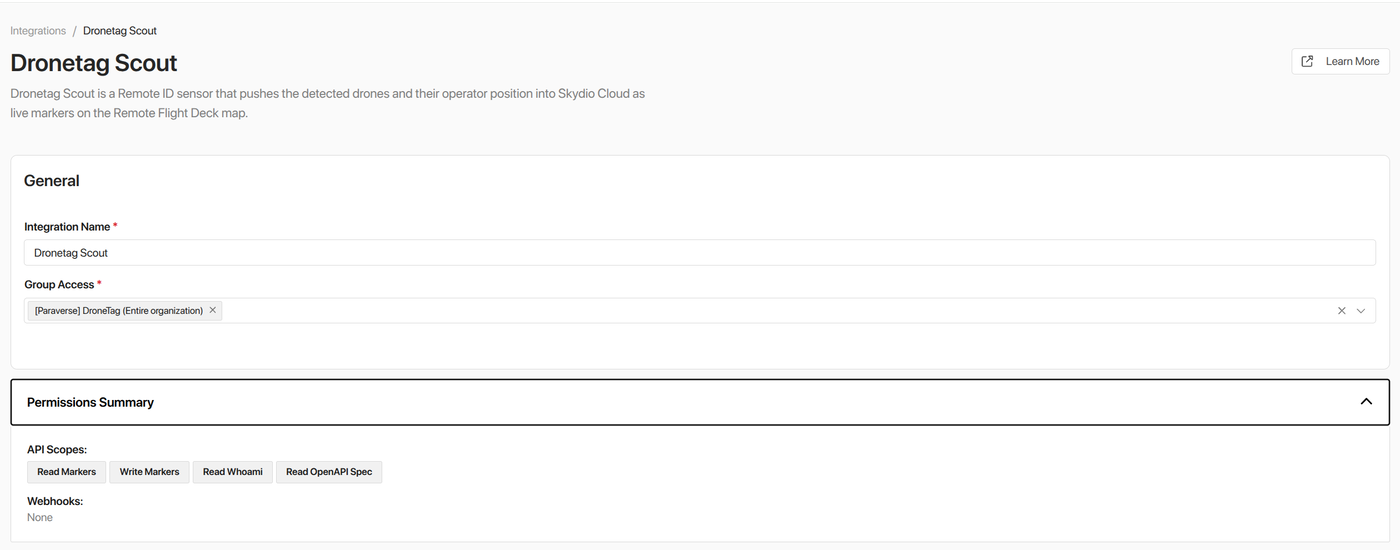

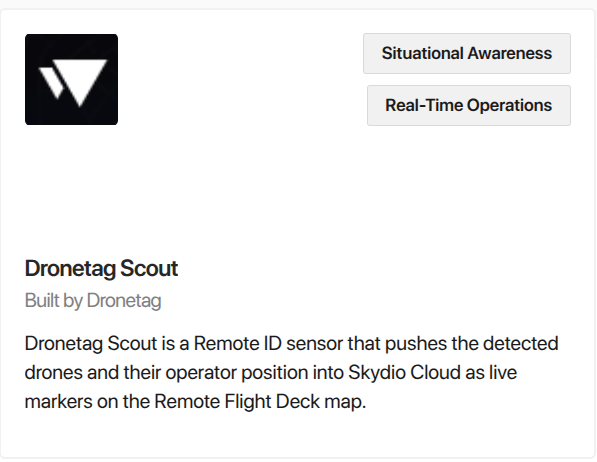

• Skydio

TAK (Tactical Awareness Kit)​

TAK nabízí nezabezpečenou i zabezpečenou komunikaci. Zabezpečená komunikace používá certifikáty, které se ke klientovi ve Scoutu dostanou třemi možnými způsoby:

• jako samostatné soubory PEM (jeden pro CA — certifikát serveru, jeden pro klientský certifikát a jeden pro privátní klíč klienta);
• jako balík P12 — ten obsahuje všechny tři zmíněné soubory PEM pohromadě;
• procesem zápisu (enrollment), popsaným dále.

poznámka

Pokud váš Scout běží v režimu Cloud Mode, tuto integraci k dostání stop dronů do TAK nepotřebujete — Dronetag Cloud je umí na váš server TAK posílat za vás přes portál integrací. Použijte tuto cestu vždy, když nepotřebujete přímý tok dat ze samotného Scoutu; integrace Sensor+ popsaná zde je určená pro případ, kdy musí Scout na server TAK dosáhnout sám, zcela bez cloudu. Videonávod ke cloudové cestě najdete v části Používání Scoutu s aplikací Dronetag.

Základní nastavení​

URL: zadejte název hostitele (například tak.example.com) nebo IP (například 10.1.1.25). Používá-li váš server standardní porty (8088 nezabezpečeně, 8089 zabezpečeně), port uvádět nemusíte. Chcete-li použít nezabezpečenou variantu přes UDP, zapněte přepínač „Force UDP“.

SOURCES: ponechte zprávy drones a status. Jediná smysluplná změna je zaškrtnutí či odškrtnutí aviation, pokud ve svém TAK nechcete vidět okolní letadla.

Force UDP: podporuje-li váš server pouze protokol UDP, zaškrtněte tuto volbu. UDP nelze zabezpečit ani ověřit (selhání spojení se nikdy neohlásí).

Nastavení zabezpečení​

Doporučené nastavení je mít všechny bezpečnostní funkce zapnuté (zabezpečení, ověření certifikátu serveru, ověření domény serveru). Certifikát serveru se pak vynucuje a důkladně kontroluje. Pokud certifikát serveru nemá správně vyplněnou doménu nebo IP, můžete kontrolu domény/IP vypnout, takový certifikát přijmout a komunikaci přesto nechat zabezpečenou. V tom případě musí váš server buď použít globálně uznávanou CA, jako je Let's Encrypt, nebo musíte certifikát své CA vložit ve formátu PEM do prvního pole „Server CA Certificate“. Je tu i možnost použít balík p12 s volbou „P12 Trust Bundled RootCA“, která vezme certifikát CA z posledního certifikátu v balíku.

CERTIFICATE VERIFY FAILED​

Obrázek vpravo ukazuje chybu, kdy Scout nedokáže ověřit certifikát serveru. Pamatujte, že certifikát CA musí být kořenová CA serveru. Nesmí to být mezilehlá CA. Máte několik řešení:

1. Používáte-li balík p12 a certifikát serveru má stejnou kořenovou CA jako certifikát v balíku, použijte volbu „P12 Trust Bundled RootCA“. Vyjme z balíku p12 nejvyšší certifikát a použije ho jako důvěryhodný certifikát k ověření serveru.
2. Používáte-li balík p12 (a máte „P12 Trust Bundled RootCA“ nastaveno na „No“), nebo p12 nepoužíváte vůbec — v obou případech se použije „Server CA Certificate“, pokud máte zaškrtnuté „Verify Server Cert“. Ověřte, že jde o nejvyšší kořenovou CA.
3. Jako dočasné řešení můžete při potížích odškrtnout „Verify Server Cert“ a „Verify Server Domain/IP“ a klient pak jednoduše přijme jakýkoli certifikát, který mu server nabídne. To samozřejmě není vůbec bezpečné.

Klientské certifikáty​

Pro zabezpečenou komunikaci od klienta k serveru musíte zadat „Client Certificate“ a „Client Key“, buď jako samostatné soubory PEM, nebo v balíku P12. Nahrajete-li PEM i P12, použije se jen P12. Klíč v PEM může být volitelně chráněný heslem. V takovém případě použijte pole „Client Key Password“. Klíče v P12 chráněné heslem být nesmí. Obvykle je chráněný samotný balík, k čemuž slouží pole „P12 Bundle Password“.

Objeví-li se některá z těchto chyb, znamená to, že server vaše klientské certifikáty odmítl, nebo jsou rovnou neplatné:

• [SSL: TLSV1_ALERT_INTERNAL_ERROR] tlsv1 alert internal error
• [SSL: TLSV13_ALERT_CERTIFICATE_REQUIRED] tlsv13 alert certificate required

ZÁPIS (ENROLLMENT)​

Pokud certifikáty nemáte, ale dostali jste uživatelské jméno, heslo a případně přístupovou frázi, použijte je v sekci autentizace a zároveň nastavte Enroll na „yes“. Tyto údaje se použijí ve standardním procesu zápisu přes Marti API na portu 8446. Vlastní certifikáty pro zabezpečenou komunikaci během zápisu zatím nepodporujeme, ale přibudou v příštím vydání. Běží-li váš server pro zápis na jiném portu nebo na jiné URL, použijte pole Enrollment URL.

Nastavení TAK​

Friendlies: zde můžete definovat přátelské drony, jeden na řádek, podle sériového čísla nebo MAC adresy ve standardním tvaru s dvojtečkami. Volitelně můžete přidat volací znak, pod kterým se na mapě zobrazí. Oddělte ho čárkou. Příklad:

1596F319B877381F1BBF, blue1
1596F33DEC76E5C15FD3

Data TAK​

Scout posílá na server tyto zprávy:

Heartbeat​

Scout posílá heartbeat každých 60 s jako přátelský pozemní senzor a-f-G-E-S namísto obvyklého t-x-d-d. Na mapě se tak Scout objeví s volacím znakem „SCOUT-<poslední-4-číslice-sériového-čísla>“, zatímco uid těchto zpráv je „<sériové-číslo>-sensor“.

Drony​

Scout ve výchozím stavu označuje drony příslušností Unknown. Pokud bylo sériové číslo nebo MAC adresa dronu uvedena v nastavení přátelských dronů, označí se jako Friend. Scout také rozlišuje mezi drony s pevným křídlem a rotorovými. Na server tedy mohou dorazit tyto typy COT:

• a-u-A-C-F-q, resp. a-f-A-C-F-q pro neznámý, resp. přátelský dron s pevným křídlem
• a-u-A-C-H-q, resp. a-f-A-C-H-q pro neznámý, resp. přátelský rotorový dron

Volací znak dronu je [UA]snxxxx, kde snxxxx je posledních 6 číslic sériového čísla dronu. Není-li sériové číslo k dispozici, použije se místo něj MAC adresa dronu (bude obsahovat „:“).

Provozovatel dronu​

Provozovatel je se svým dronem vizuálně propojený volacím znakem [OP]snxxxx, který sdílí sériové číslo dronu. Na úrovni COT je s dronem propojený prvkem link_to. Typ COT provozovatele je jednoduchá pozemní jednotka a-u-G-U, resp. a-f-G-U, je-li jeho dron označený jako přátelský.

Příklad​

Jedna detekce Remote ID vytvoří až dvě události CoT: stopu UAV (z polohy vysílané dronem) a samostatnou značku provozovatele (ze systémové zprávy vysílané dronem). Událost provozovatele odkazuje na dron prvkem <link>, takže se na mapě zobrazí propojené. Níže je skutečná dvojice událostí ze Scoutu se sériovým číslem D19D2405DD799BF9B5 pro rotorový dron vysílající UAS ID MJJE3G894BIQV0Z:

<event version="2.0" type="a-u-A-C-H-q" uid="D19D2405DD799BF9B5-UAS-MJJE3G894BIQV0Z" how="m-g" time="2026-07-23T05:10:57.263681Z" start="2026-07-23T05:10:57.263717Z" stale="2026-07-23T05:11:27.263725Z">
  <point lat="-48.8766700" lon="-123.3933300" le="3.0" hae="403.0" ce="10.0"/>
  <detail>
    <_flow-tags_ pytak-scout="2026-07-23T05:10:57.263739Z"/>
    <contact callsign="[UA]BIQV0Z"/>
    <track track="86.0" speed="0.0"/>
  </detail>
</event>

<event version="2.0" type="a-u-G-U" uid="D19D2405DD799BF9B5-OP-MJJE3G894BIQV0Z" how="m-g" time="2026-07-23T05:10:57.264431Z" start="2026-07-23T05:10:57.264448Z" stale="2026-07-23T05:12:57.264454Z">
  <point lat="-48.8766192" lon="-123.3933311" le="10.0" hae="405.5" ce="5.0"/>
  <detail>
    <_flow-tags_ pytak-scout="2026-07-23T05:10:57.264468Z"/>
    <contact callsign="[OP]BIQV0Z"/>
    <link relation="p-p" type="a-u-A-C-H-q" uid="D19D2405DD799BF9B5-UAS-MJJE3G894BIQV0Z"/>
  </detail>
</event>

Letový provoz​

Má-li váš Scout letecké moduly a zapnete-li posílání letového provozu do integrace TAK, objeví se letadla jako civilní stroje s pevným křídlem a-u-A-C-F, resp. vrtulníky a-u-A-C-H. V rozhraní byste měli vidět jejich hlášené číslo letu (například EJU39FN). Není-li číslo letu k dispozici, použije se ICAO ID (což je číslo).

Dronetag Scout má přijímač GNSS, který umožňuje:

• zobrazení na mapě v naší aplikaci,
• synchronizaci času podle signálu GNSS,
• odesílání údajů o poloze na server přes síť.

Ochrana soukromí​

Všechny Scouty se dodávají se zapnutým určováním polohy z GNSS. Můžete ho ale vypnout, případně zadat souřadnice ručně. Vypnutím GNSS zabráníte tomu, aby poloha Scoutu odcházela do sítě. Nebude vidět ve stavových zprávách (heartbeat) ani v datech. Vypnutí GNSS neovlivní schopnost Scoutu korigovat čas pomocí vestavěného modulu GNSS.

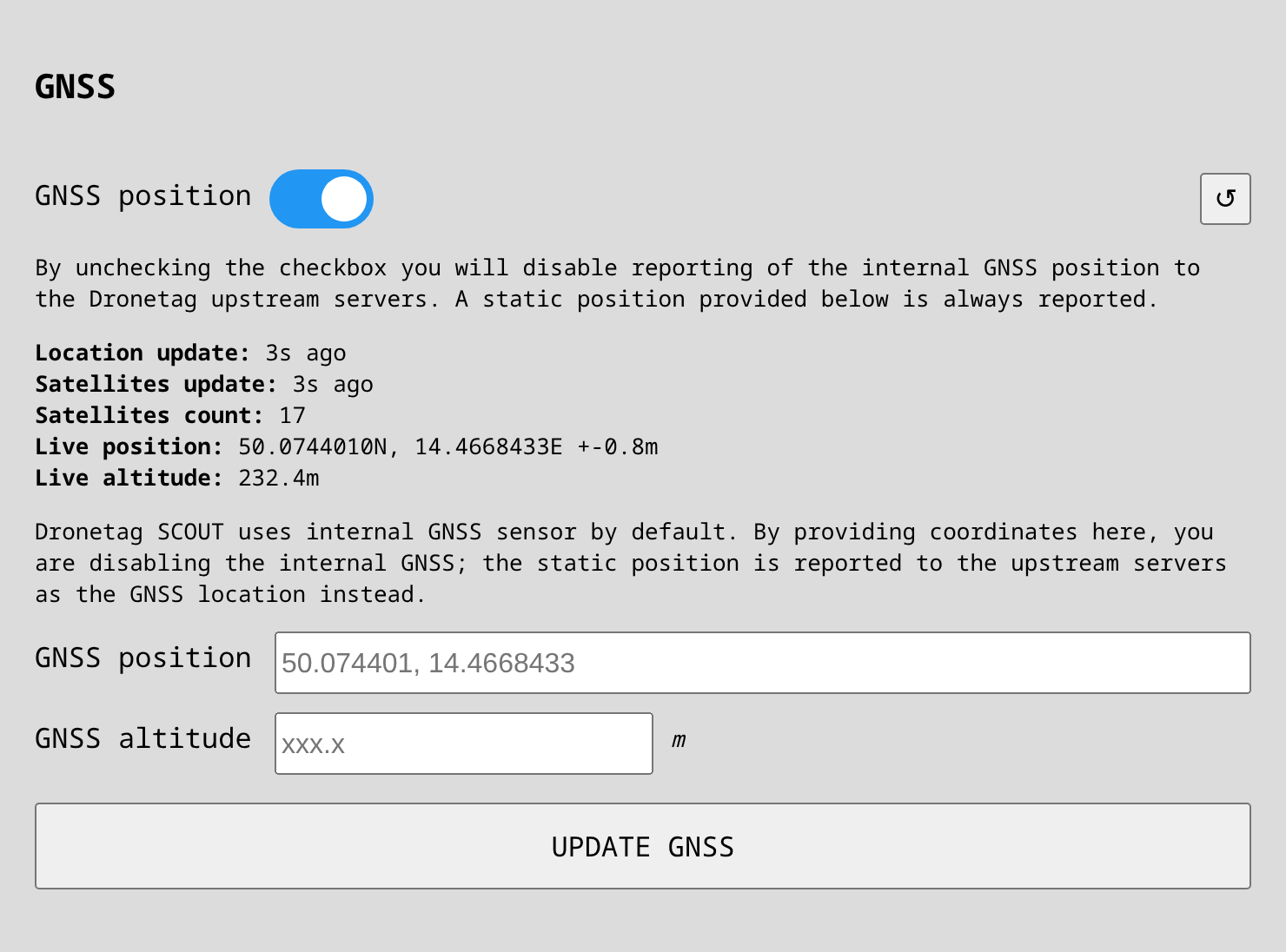

Ruční nastavení polohy a nadmořské výšky GNSS​

Polohu GNSS nastavíte ručně takto:

1. Připojte se k webovému rozhraní Scoutu Podle pokynů v části Připojení ke Scoutu se dostanete do webového rozhraní.

2. Přejděte do sekce GNSS Otevřete kartu System a sjeďte k sekci GNSS. Přepínač GNSS position řídí odesílání údajů o poloze přes síť.

3. Zadejte souřadnice Do pole GNSS position vyplňte požadovanou zeměpisnou šířku a délku. Zůstane-li prázdné, určuje přijímač svou aktuální polohu vestavěným modulem GNSS.

4. Zadejte nadmořskou výšku (volitelné) Do pole GNSS altitude vyplňte požadovanou nadmořskou výšku v metrech. Zůstane-li prázdné, použije se výška změřená vestavěným modulem GNSS.

5. Uložte změny Klepnutím na tlačítko Update GNSS ruční polohu uložíte.

Změna uživatelského jména a hesla​

Kvůli bezpečnosti Scoutu důrazně doporučujeme změnit výchozí přihlašovací údaje.

1. Otevřete webové rozhraní Přejděte do webového rozhraní Scoutu a otevřete kartu System.

2. Ověřte se stávajícím heslem Ke změně bude potřeba zadat stávající heslo.

   • Na spodní straně těla zařízení je štítek s výchozím heslem pro případ, že jste ztratili obal.
   • V krajním případě můžete provést obnovení továrního nastavení, které resetuje i heslo.

3. Nastavte nové heslo Zadejte nové heslo dvakrát, ať se vyhnete překlepu.

4. Uložte změny Klepnutím na tlačítko Update Password nové údaje uložíte.

🔧 Nastavení důvěryhodného certifikátu​

Abyste se zbavili bezpečnostních varování prohlížeče a měli důvěryhodné připojení HTTPS, můžete Scoutu nahrát certifikát, kterému váš systém důvěřuje. Certifikáty spravujete přímo v sekci Configuration webového rozhraní Scoutu. Nabízí tyto možnosti:

• Add Certificate (nahrání CA): Nahrajte certifikát certifikační autority (CA), který se přidá do interního úložiště důvěryhodných certifikátů Scoutu. Hodí se to, pokud vaše organizace používá vlastní CA a chcete důvěřovat klientským certifikátům, které vydala.

• Nahrání certifikátu HTTPS a privátního klíče: Tímto nahradíte výchozí certifikát podepsaný sám sebou certifikátem podepsaným vaší CA. Rozhraní Scoutu pak bude přes HTTPS dostupné bez varování prohlížeče, pokud váš systém certifikátu důvěřuje.

🔄 Automatický návrat k certifikátu podepsanému sám sebou​

Pokud nahraný certifikát HTTPS přestane platit nebo vyprší, Scout automaticky vygeneruje nový certifikát podepsaný sám sebou. Zařízení tak zůstane přes HTTPS dostupné i tehdy, když už důvěryhodný certifikát použít nelze.

📡 Hlášení stavu (heartbeat)​

Scout pravidelně odesílá stavovou zprávu (heartbeat) popisující jeho celkovou kondici: počet a stav senzorových modulů, čas poslední detekce, dostupnost a polohu GNSS a stav a kvalitu signálu modemu LTE.

Tatáž stavová zpráva jde do každé připojené služby, která odebírá zdroj zpráv status:

• Dronetag Cloud — díky ní zůstává senzor zobrazený jako online v aplikaci Drone Scanner a v Dronetag Cloudu.
• Pokročilé integrace, které stav podporují, například TAK (značka samotného Scoutu), Sapient (hlášení stavu senzoru) nebo Skydio (Marker for this Scout). Podrobnosti k jednotlivým integracím najdete na stránce Konfigurace Sensor+.

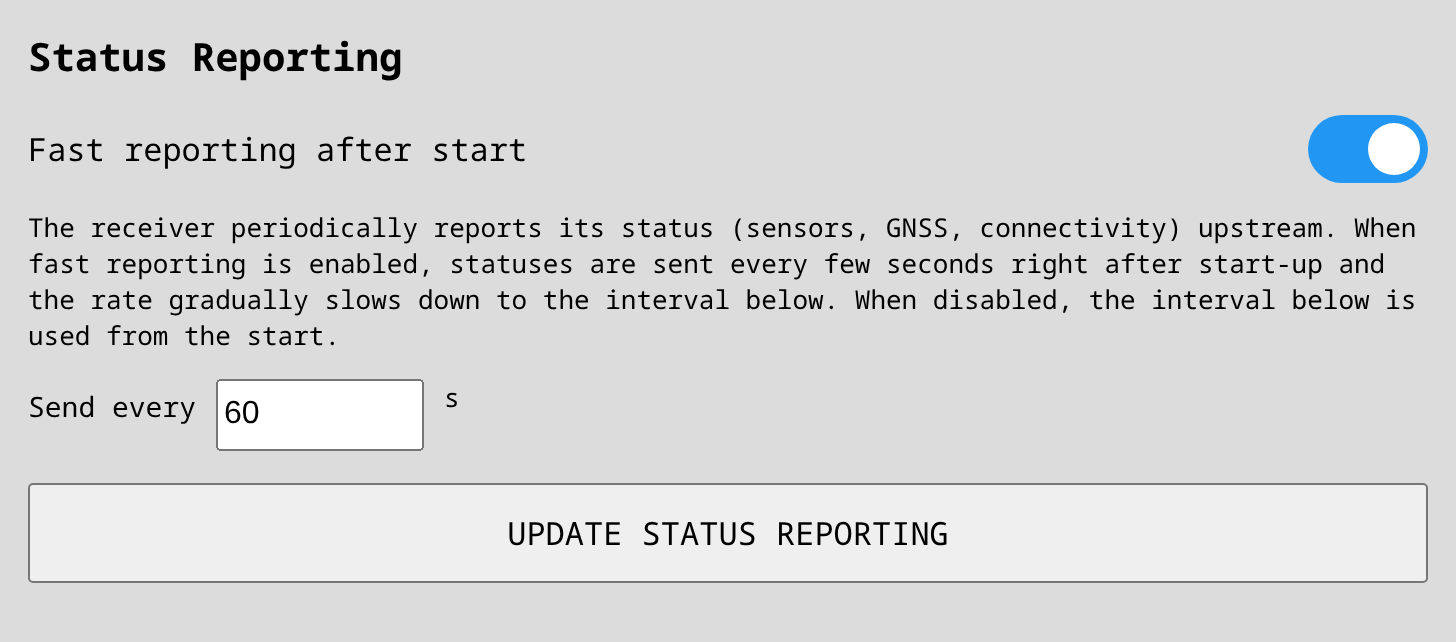

⚙️ Nastavení četnosti hlášení​

Chování hlášení upravíte na kartě System v sekci Status Reporting:

• Fast reporting after start (ve výchozím stavu zapnuto): hned po spuštění (nebo po změně konfigurace) se stav odesílá nejprve každých 10 sekund a četnost se postupně snižuje až na interval nastavený níže. Scout se tak po instalaci nebo restartu rychle ukáže jako online, ale v ustáleném provozu nezatěžuje linku.
• Send every (výchozí 60 s): interval mezi stavovými zprávami v ustáleném provozu.

Je-li Fast reporting after start vypnuto, použije se nastavený interval hned od první zprávy.

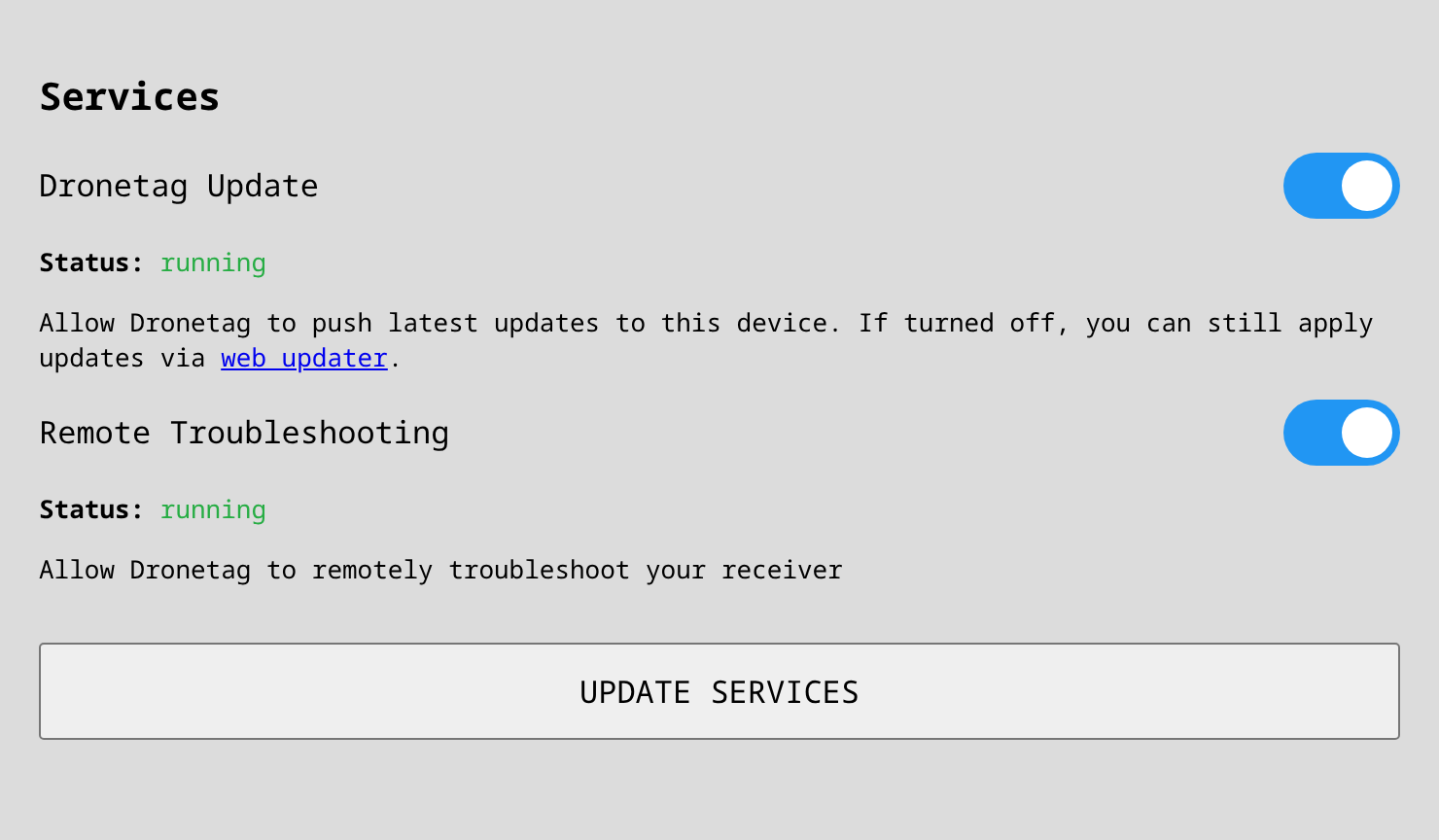

🛠️ Systémové údržbové služby​

Obě následující služby fungují jen tehdy, když je Scout připojený k našim serverům, které je zajišťují. Komunikují zabezpečeně přes standardní spojení HTTPS s asymetrickou kryptografií, aby bylo soukromí i bezpečnost zachováno. Přístup k nim má pouze náš tým.

Služba Dronetag Update​

Tato služba Scout automaticky aktualizuje, kdykoli vyjde nová verze firmwaru. Díky ní máte vždy nejnovější funkce, vylepšení i bezpečnostní opravy.

Podrobnosti o automatických aktualizacích i o ruční aktualizaci firmwaru, když je služba Dronetag Update vypnutá nebo není k dispozici internet, najdete na stránce Aktualizace firmwaru.

Služba vzdáleného řešení problémů​

Tato služba umožňuje naší podpoře připojit se ke Scoutu vzdáleně a pomoci s diagnostikou a řešením potíží. Pokud se uživatel obtížně dostane k ethernetovému portu Scoutu, lze využít vzdálené řešení problémů přes připojení 4G.

Ovládání a dostupnost​

Obě služby lze podle potřeby zapnout nebo vypnout. Po instalaci Scoutu doporučujeme službu vzdáleného řešení problémů vypnout, protože většina požadavků přichází právě v době instalace.

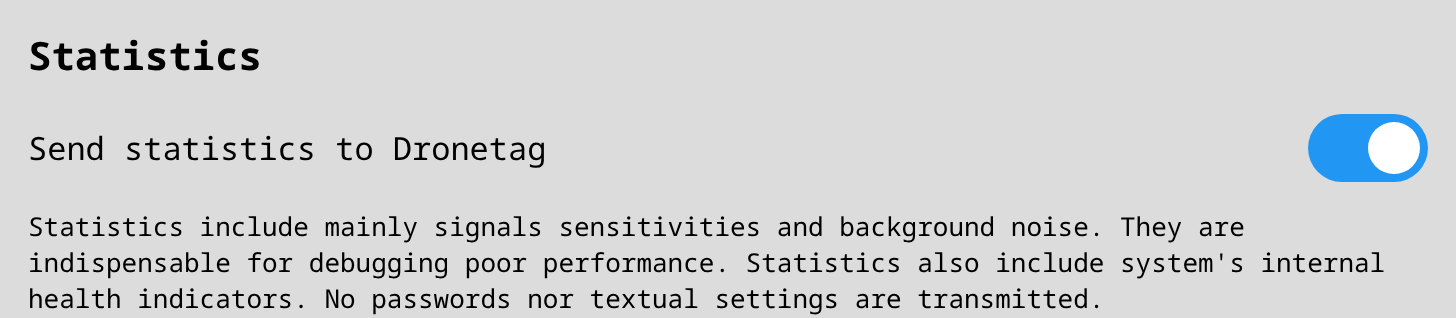

Statistiky​

Scout umí odesílat statistiky Dronetagu. Jde o systémové statistiky a metriky kvality příjmu — hlavně citlivosti signálu a šum na pozadí — spolu s vnitřními ukazateli kondice systému. Jsou nepostradatelné při ladění slabého příjmu.

Statistiky neobsahují polohy dronů ani vlastní polohu senzoru a neodesílají se v nich žádná hesla ani textová nastavení.

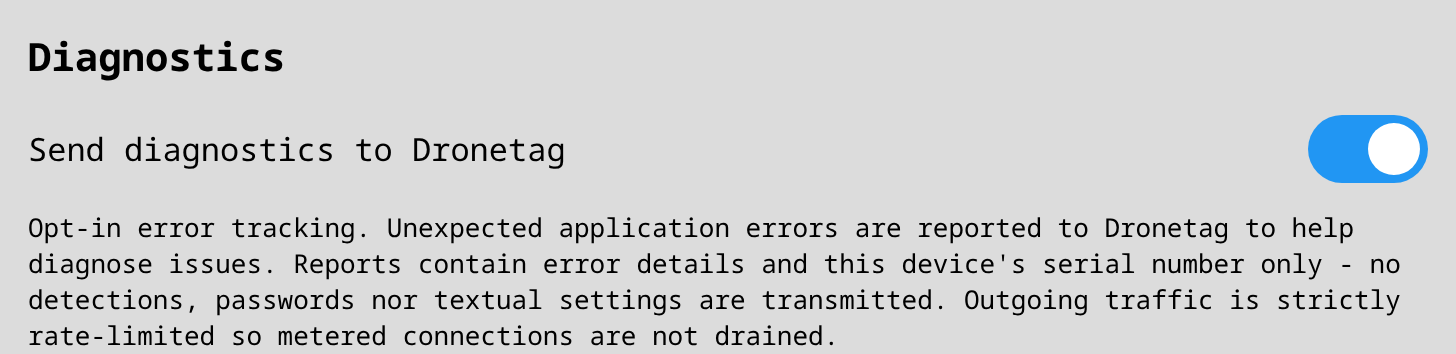

Diagnostika​

Send diagnostics to Dronetag je dobrovolné sledování chyb. Když některá služba narazí na problém nebo chybu, odešlou se Dronetagu potřebné informace k diagnostice. Hlášení obsahuje podrobnosti o chybě, části logů a sériové číslo tohoto zařízení.

🔄 Obnovení továrního nastavení​

Chcete-li Scout vrátit do původního továrního nastavení, postupujte podle pokynů níže.

Tento postup smaže veškerou místní konfiguraci, včetně nastavení sítě, APN, předvoleb soukromí dat, přihlašovacích údajů (pokud jste je změnili) i vlastních úprav.

ℹ️ Registrace v cloudu se nemaže — Scout zůstane spojený s vaším účtem v Dronetag Cloudu.

🛠️ Postup obnovení​

1. Najděte piny GPIO označené Factory Reset (GPIO 21) a GND na desce minipočítače. Tyto dva piny jsou přímo vedle sebe.

2. Propojte oba piny propojkou nebo kouskem vodivého drátu.

3. Se spojenými piny zapněte Scout přes PoE injektor.

4. Nechte piny spojené a vyčkejte přibližně 1 minutu.

5. Po dokončení obnovení propojku odstraňte a v případě potřeby zařízení restartujte.

6. K novému nastavení po obnovení přejděte na: 🔗 Připojení ke Scoutu a prvotní nastavení

Zařízení Dronetag Scout vyžadují platnou licenci, aby bylo dodrženo licenční ujednání softwaru a aby se odemkly určité funkce. Licencování nám umožňuje poskytovat průběžné aktualizace, podporu a nové funkce a zároveň hlídat správné využití v jednotlivých provozních režimech.

Kdy je licence potřeba​

• Scout EVK: licence je k provozu zařízení vždy nutná.
• Scout v režimu Sensor Mode: pro základní režim Sensor Mode licence potřeba není.
• Scout v režimu Sensor+ Mode: licence je nutná, režim nabízí funkce navíc.
• Scout v režimu Cloud Mode: vyžaduje softwarovou licenci spravovanou našimi servery, nikoli samotným Scoutem. O tuto licenci se automaticky staráme my.

Kontrola stavu licence​

1. Otevřete webové rozhraní Scoutu. Podrobný postup popisuje stránka Připojení ke Scoutu.

2. Přejděte na kartu License, kde uvidíte podrobnosti o licenci včetně data vypršení.

Zakoupení licence​

Novou licenci získáte takto:

1. Napište naší podpoře na support@dronetag.com.

2. Uveďte sériové číslo svého Scoutu a požadovanou dobu platnosti licence, ať můžeme požadavek vyřídit rychleji.

Nahrání nové licence​

Jakmile dostanete licenční soubor e-mailem:

1. Stáhněte licenční soubor do počítače.

2. Otevřete webové rozhraní Scoutu. Podrobnosti najdete na stránce Připojení ke Scoutu.

3. Přejděte na kartu License.

4. Klikněte na Upload New License a vyberte licenční soubor.

5. Potvrzením novou licenci aktivujete.

Přehled licencí​

Máte-li k licencím dotazy nebo potřebujete pomoc, napište na support@dronetag.com.

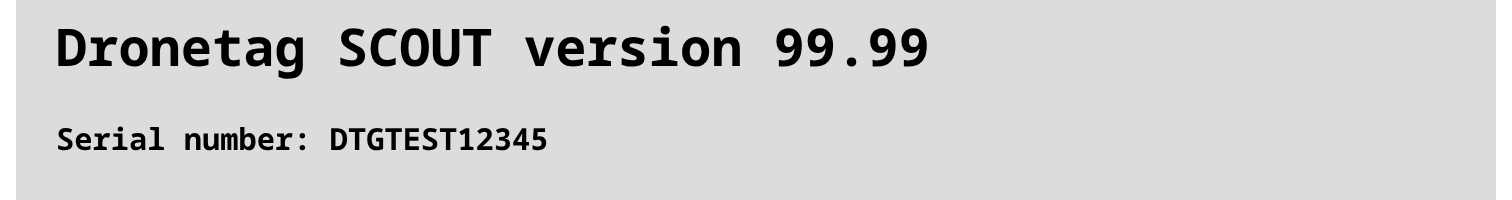

Aktuální verzi firmwaru svého Scoutu vidíte ve webovém rozhraní. Jak se do rozhraní dostat, popisuje stránka Připojení ke Scoutu.

Udržovat firmware Scoutu aktuální je zásadní pro hladký a bezpečný provoz. Aktualizace často obsahují důležité bezpečnostní opravy, opravy chyb a nové funkce, které zlepšují výkon i možnosti zařízení.

Když si verzi firmwaru čas od času zkontrolujete, budete mít přehled o stavu svého zařízení. Na této stránce brzy přibude i podrobný seznam změn s novinkami a vylepšeními.

🔄 Automatické aktualizace firmwaru​

Průběh aktualizace firmwaru závisí na použitém režimu a na generaci zařízení.

Aktualizace firmwaru v režimech Sensor+ a Cloud Mode​

Pokud Scout provozujete v režimu Cloud Mode, o aktualizace firmwaru se stará automaticky služba Dronetag Update.

Aby se automatické aktualizace prováděly, musí být tato služba zapnutá. Spravujete ji v části Systémové údržbové služby.

Vaše zařízení pak vždy poběží na nejnovější verzi firmwaru hned po jejím vydání.

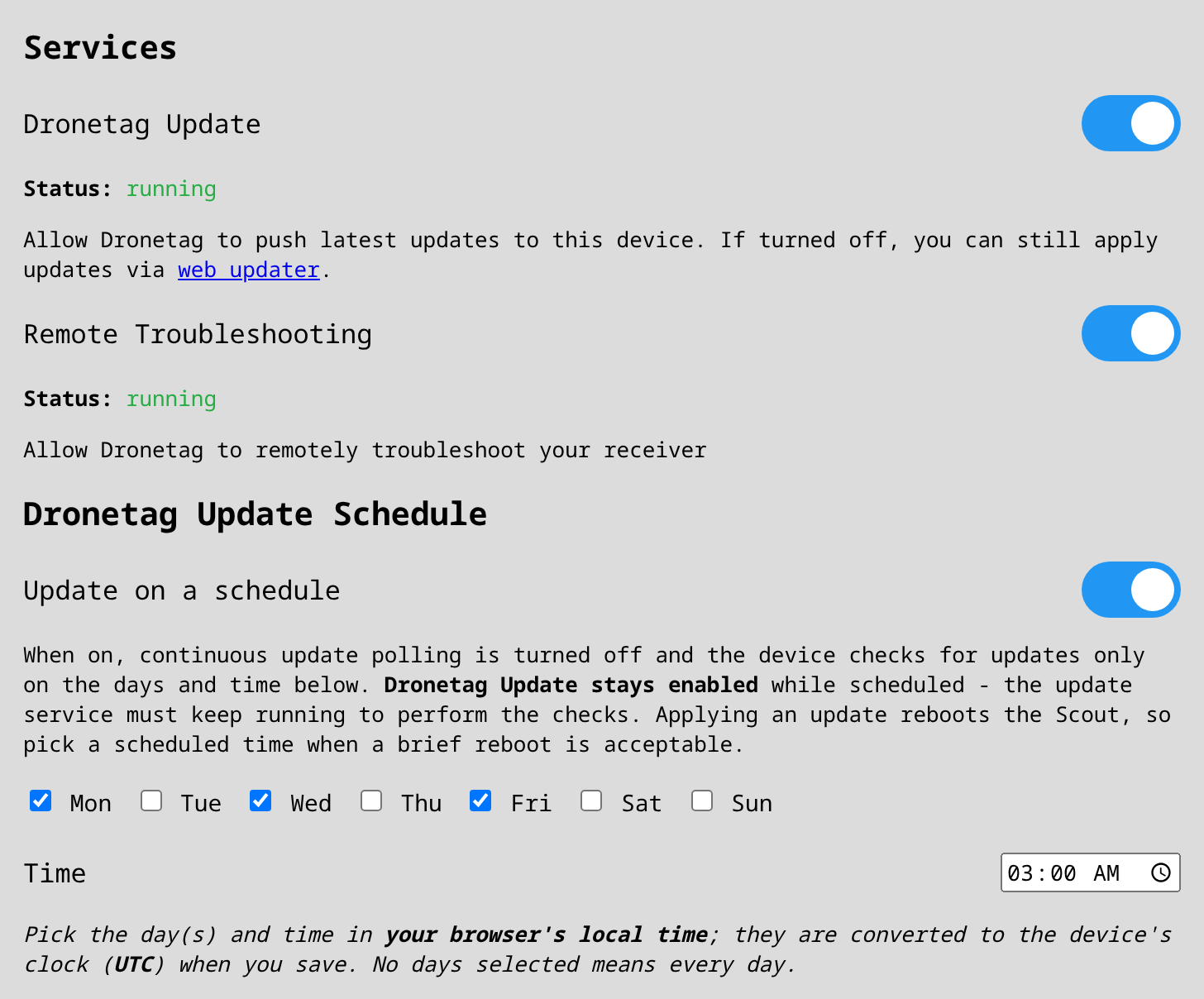

Kdy se má aktualizovat​

Automatické aktualizace řídí služba Dronetag Update na kartě System a vy můžete určit, kdy je má Scout hledat a instalovat:

• Průběžně (výchozí) — se zapnutým přepínačem Dronetag Update Scout pravidelně kontroluje nový firmware a instaluje aktualizace hned po jejich vydání.
• Podle plánu — zapněte Dronetag Update Schedule a omezte kontroly na vybrané dny v týdnu a denní dobu. Průběžná kontrola se vypne a Scout kontroluje — a je-li aktualizace k dispozici, i instaluje — jen ve vámi zvolených časech. Hodí se to, pokud chcete mít aktualizace i restart, který způsobí, uvnitř servisního okna.

Služba Dronetag Update zůstává při aktivním plánu zapnutá — bez ní by se plánované kontroly neprovedly. Pokud nevyberete žádný den v týdnu, kontrola proběhne každý den ve zvolenou dobu.

💾 Ruční aktualizace firmwaru Scoutu​

Ruční aktualizaci provedete na stránce Firmware Update ve webovém rozhraní:

1. Otevřete webové rozhraní svého zařízení.
2. Přejděte na stránku aktualizace firmwaru na adrese http://<IP-Scoutu>/update (místo <IP-Scoutu> dosaďte IP adresu svého zařízení).

Stránka nabízí dva způsoby aktualizace:

• 🗘 Check Online — Scout ověří na serverech Dronetagu, zda existuje novější firmware, a na vyžádání jej stáhne a nainstaluje. K tomu potřebuje přístup k internetu.
• Offline update — ze svého počítače nahrajete balíček s firmwarem (soubor .local, který vám poskytneme). Funguje to i tehdy, když Scout sám na internet nedosáhne.

Po úspěšné instalaci se zařízení automaticky restartuje.

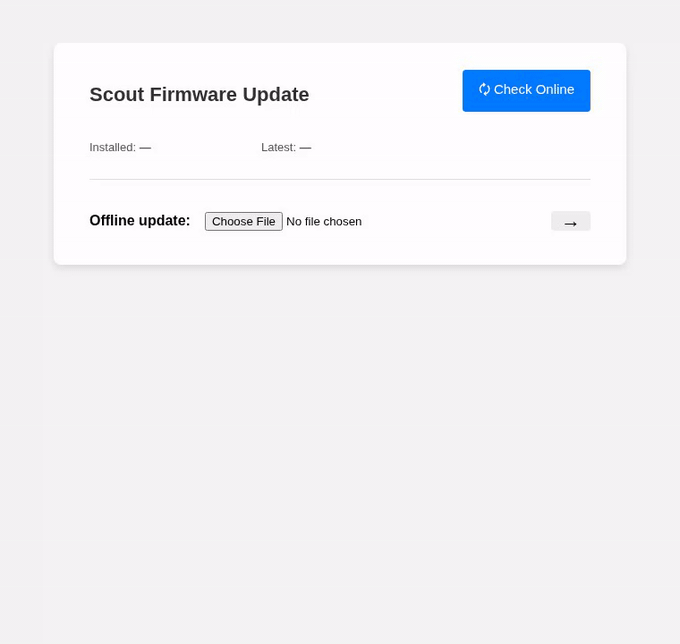

🔎 Vyhledání aktualizace online​

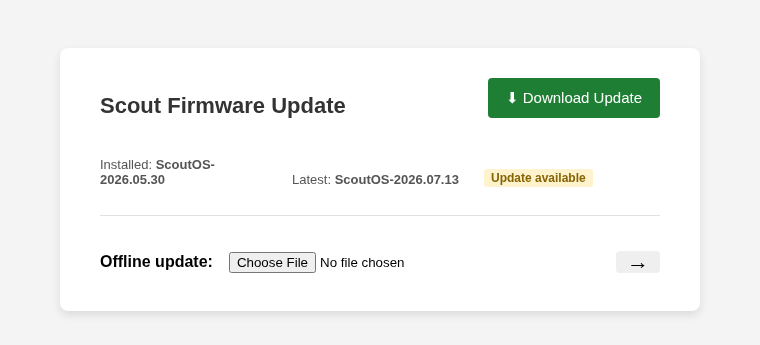

1. Klikněte na tlačítko 🗘 Check Online. Stránka zobrazí nainstalovanou (Installed) a nejnovější dostupnou (Latest) verzi firmwaru.
2. Je-li k dispozici novější firmware, objeví se odznak Update available a tlačítko se změní na ⬇ Download Update. Klepnutím aktualizaci stáhnete — průběh stahování ukazuje ukazatel.
3. Po stažení se tlačítko změní na ▶ Apply Update. Klepnutím aktualizaci nainstalujete. Log instalace se průběžně vypisuje na stránce.
4. Po dokončení instalace se zařízení automaticky restartuje.

📤 Offline aktualizace (nahrání balíčku s firmwarem)​

1. Stáhněte si balíček s aktualizací (soubor .local) — balíčky i seznam změn najdete na stránce Seznam změn firmwaru.
2. V řádku Offline update klikněte na Choose File a vyberte stažený soubor .local. Nahrávání začne hned po výběru souboru.
3. Průběh nahrávání i log instalace se vypisují na stránce.
4. Po dokončení instalace se zařízení automaticky restartuje.

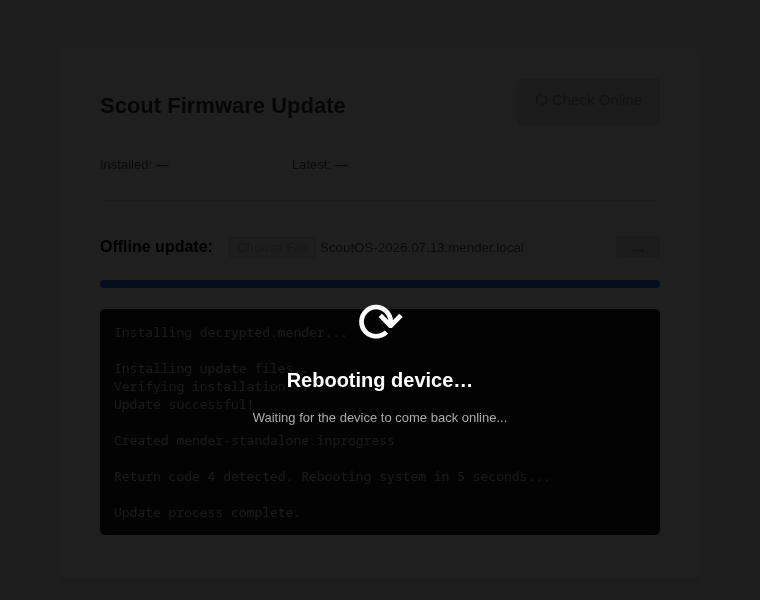

🔁 Automatický restart po aktualizaci​

Po instalaci nového firmwaru (ať už kterýmkoli způsobem) se Scout automaticky restartuje. Stránka ztmavne a zobrazí „Rebooting device…“, dokud se zařízení nevrátí online. Nemusíte dělat nic — stránka zařízení sama znovu najde.

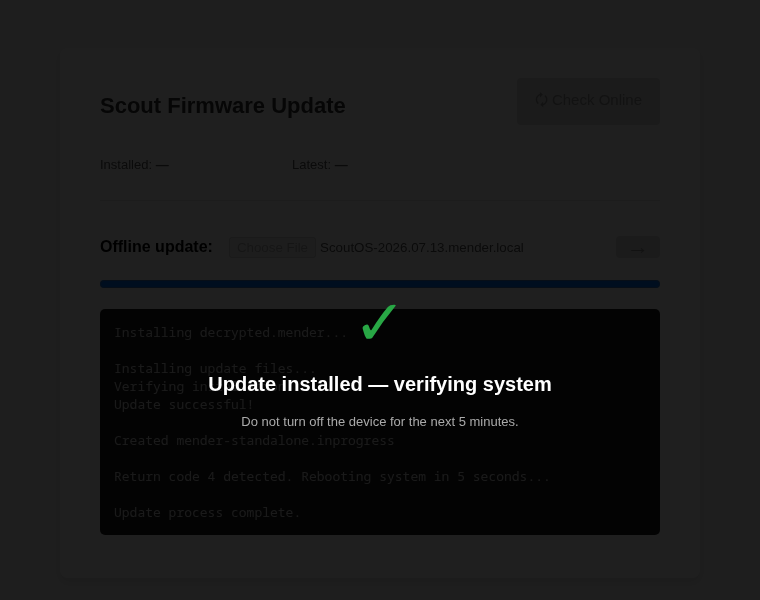

Jakmile je zařízení zpět online, stránka zobrazí „Update installed — verifying system“. Scout pak několik minut nový firmware ověřuje a aktualizaci dokončuje.

⚠️ Aktualizace Scoutu EVK (Evaluation Kit)​

U Scoutu EVK se firmware aktualizuje automaticky:

1. Připojte Scout EVK k síti s přístupem k internetu.
2. Nechte zařízení zapnuté alespoň 1 hodinu.
3. Správcovský software sám stáhne a nainstaluje nejnovější firmware.

Máte-li k aktualizaci dotazy nebo při ní narazíte na potíže, napište naší podpoře na support@dronetag.com.

Následuje podrobný seznam změn ve firmwaru zařízení Dronetag Scout.

Seznam změn je hodně technický a pro netechnické uživatele může být těžko srozumitelný. Můžete v něm ověřit, zda byl konkrétní problém, na který narážíte, opraven v novější verzi firmwaru, případně jaké drobné novinky jsou k dispozici.

Pokud je pro vás tento přehled nesrozumitelný, doporučujeme podívat se raději na stránku Co je nového, kde nejdůležitější změny a funkce všech našich produktů popisujeme srozumitelněji.

Tento návod vás provede používáním zařízení Dronetag Scout v aplikaci Dronetag.

Aplikace musí být ve verzi v2.126.1 nebo novější.

Aplikace Dronetag je k dispozici na více platformách, takže ji pohodlně použijete na webu i na mobilu nebo tabletu. Na některé úkony bude webová verze nejpohodlnější, všechny funkce jsou ale plně dostupné i na mobilech a tabletech.

Registrace Scoutu​

Než začnete, potřebujete účet Dronetag. Zdarma si ho založíte na dronetag.app.

Abyste v aplikaci viděli data ze svého Scoutu, musíte zařízení zaregistrovat ke svému účtu. Postupujte takto:

1. Přejděte na stránku My Devices.
2. Vpravo nahoře klikněte na tlačítko Register new.
3. Zadejte sériové číslo svého Scoutu.

Jestli už je zařízení zaregistrované, ověříte na stránce My Devices — Scout by měl být v seznamu.

Nastavení soukromí dat​

Než začnete aplikaci používat, projděte si nastavení viditelnosti svých dat.

Přejděte na stránku profilu a klikněte na Cloud Data Visibility. Tímto nastavením určíte, jestli jsou data o vašich dronech veřejná, nebo soukromá.

Kontrola stavu Scoutu​

Stav Scoutu v reálném čase zkontrolujete takto:

1. Přejděte na stránku My Devices.
2. Vyberte zařízení, které vás zajímá.

Na této obrazovce uvidíte základní přehled stavu:

• stav online/offline,
• LTE – sílu signálu (je-li modem osazen),
• GNSS – počet satelitů.

Konfigurace zařízení v aplikaci dostupná není. Nastavení se mění po připojení k webovému rozhraní Scoutu. Více o konfiguraci Scoutu.

Stav zařízení: Scanning vs. Standby​

• Scanning — zařízení aktivně prohledává éter a posílá detekce do cloudu.
• Standby — zařízení do cloudu právě žádná data neposílá.

Rozdíl je v přenosu dat do cloudu, ne ve schopnosti detekovat.

Sledování detekcí v reálném čase​

Na hlavní mapové obrazovce aplikace vidíte veškerý provoz dronů dostupný vašemu účtu — jak z vašeho Scoutu, tak veřejné drony ostatních uživatelů.

Klepnutím na ikonu na mapě zobrazíte podrobnosti, například polohu, výšku a rychlost dronu.

Legenda ikon na mapě​

Poloha dronu (UAV Location) — aktuální poloha dronu.

Poloha operátora (Operator Location) — poloha operátora dronu, je-li k dispozici.

Poloha přijímače (Receiver Location) — umístění přijímače Remote ID.

Procházení historie detekcí​

Starší detekce si zobrazíte takto:

1. Klepněte na ikonu radaru dole na mapové obrazovce, nebo
2. přejděte na stránku profilu a zvolte My Detections.

Otevře se seznam všech detekcí, které máte k dispozici.

Rozbalovací nabídkou nahoře vyberete konkrétní zařízení (máte-li jich víc). Pak zvolte požadované datum — ve výchozím stavu se zobrazuje dnešní den.

Zobrazení detailu detekce​

U každé detekce si můžete otevřít podrobnosti. Co se stane, závisí na jejím stáří:

• Živé nebo nedávné detekce: mapa se sama posune na aktuální polohu detekce.
• Starší detekce: otevře se samostatná stránka s detailem a všemi zaznamenanými informacemi.

Klepnutím na nabídku se třemi tečkami vpravo zobrazíte další možnosti.

Export historie detekcí​

Data o detekcích můžete vyexportovat a prohlédnout si je v mapových nástrojích, jako jsou Google Earth, QGIS, Mapbox nebo OpenStreetMap (OSM).

Export:

1. Otevřete v aplikaci detail detekce.
2. Vpravo nahoře klepněte na Export a zvolte formát KML.

Otevření v Google Earth:

1. Přejděte na Google Earth Web.
2. Vytvořte nový projekt.
3. Zvolte File → Open local KML file a vyberte vyexportovaný soubor.

Přenos dat ze Scoutu na server TAK (Cloud Mode)​

V režimu Cloud Mode nekončí detekce vašeho Scoutu jen v aplikaci Dronetag — Dronetag Cloud je umí přeposílat i na váš vlastní server TAK jako stopy Cursor-on-Target, a to bez jakéhokoli hardwaru či firmwaru navíc na vaší straně. Nastavení se provádí v portálu integrací a popisuje ho stránka Nastavení integrace se serverem TAK.

Třiminutové video od Tactical Tech Lab ukazuje, jak se data Remote ID z Dronetagu objevují živě na serveru TAK právě přes tuto cloudovou integraci.

Aplikace Dronetag na mobilu​

Aplikace Dronetag je plně multiplatformní — na mobilu máte k dispozici všechny funkce stejně jako na webu.

Aplikaci nabízíme pro iOS i Android, takže ji můžete používat na telefonu i na tabletu. Stáhnete si ji z App Store nebo z Google Play.

Všechny funkce webové aplikace — registrace zařízení, sledování v reálném čase i historie detekcí — jsou dostupné i v mobilní aplikaci.

LED na spodní straně zařízení dává během instalace a údržby okamžitou hrubou zpětnou vazbu. Ušetří vám cesty mezi střechou a notebookem — na první pohled potvrdí napájení, připojení k síti i platnost konfigurace.

Nastavení chování LED​

Ve webovém rozhraní si můžete chování LED přizpůsobit svému nasazení:

• LED ON: LED svítí nepřetržitě ve všech provozních stavech. Vhodné pro testy v terénu nebo provoz na stativu.

• LED OFF: LED je zcela vypnutá. Vhodné tam, kde jde o maximální nenápadnost nebo bezpečnost.

• LED Auto-Off (výchozí): LED zůstane aktivní 10 minut po zapnutí, aby pomohla při instalaci, a pak zhasne, aby nesvítila zbytečně.

Úrovně jasu​

Viditelnost upravte podle prostředí:

• Bright (výchozí): dobře viditelná při instalaci za denního světla.

• Medium: vyvážená volba pro běžné použití.

• Dim: pro citlivá prostředí; viditelná jen v noci a jen zblízka u jednotky.

Stavy zařízení​

Možné stavy jsou:

Na této stránce najdete podrobné informace, které vám pomohou najít a vyřešit nejčastější potíže při používání Dronetag Scoutu. Ať už narazíte na problémy s připojením, omezený dosah detekce nebo nejasnosti kolem firmwaru, následující rady vás dovedou k řešení.

Než se obrátíte na naši podporu, ověřte prosím, že zařízení běží na nejnovější verzi firmwaru — řada problémů se běžnými aktualizacemi vyřeší. Postup kontroly a aktualizace popisuje návod k aktualizaci firmwaru.

Doporučujeme také nejprve projít nejčastější problémy, kde uvádíme známé situace a ověřená řešení. Pokud potíže přetrvávají, přejděte na část jak problém nahlásit naší podpoře se seznamem údajů, které k rychlé pomoci potřebujeme.

Narazíte-li na problém, který zde popsaný není, napište nám na support@dronetag.com. Vaše zpětná vazba nám pomáhá dokumentaci zlepšovat a doplňovat.

Jak nahlásit problém naší podpoře​

🛠️ Řešení potíží s připojením​

Pokud se nemůžete dostat do rozhraní Scoutu, zkuste postupně následující kroky:

Nejčastější problémy​

Na produkty Dronetag se vztahuje záruka na vady materiálu a zpracování po dobu jednoho roku od zakoupení. Po dobu záruční lhůty Dronetag podle vlastního uvážení opraví nebo vymění každý produkt, který při běžném používání selže. Oprava ani výměna se zákazníkovi neúčtuje — ani díly, ani práce; zákazník hradí pouze náklady na dopravu.

Omezení​

Záruka se nevztahuje na kosmetická poškození, spotřební díly, poškození způsobené nehodou, hrubým nebo nesprávným zacházením, vodou, ohněm či povodní, poškození způsobené neautorizovaným servisem ani na produkt, který byl upraven nebo pozměněn.

Vyloučení odpovědnosti​

Upozorňujeme, že naše společnost nemůže převzít odpovědnost za instalaci produktu uživatelem ani za případnou škodu, která by z ní vznikla. Snažíme se poskytovat co nejúplnější návody a podporu, odpovědnost za správnou instalaci však nese uživatel. Potřebujete-li poradit nebo něco upřesnit, obraťte se prosím na naši zákaznickou podporu. Děkujeme za pochopení.

Záruční servis​

Záruční opravy zajišťuje přímo Dronetag. K uplatnění záruky a k rychlejšímu vyřízení je potřeba doklad o koupi produktu od Dronetagu nebo od autorizovaného prodejce. Náklady na dopravu zařízení do provozovny Dronetag hradí zákazník. Doporučujeme zásilku odeslat sledovaně a pojištěně.

Napište nám na support@dronetag.com a popište, s čím máte potíže. Uveďte také model, sériové číslo (pokud jej zařízení má), dodací adresu a telefonní kontakt přes den. Ozveme se vám co nejdříve s dalšími kroky k řešení problému nebo s pokyny k vrácení.

Záruční podmínky​

Výše uvedená záruka platí pouze tehdy, pokud:

1. Produkt nebyl vystaven nesprávnému použití, zanedbání péče, nezvyklé fyzické, elektrické nebo elektromagnetické zátěži ani jiné nehodě.
2. Produkt neupravovala, neměnila ani nedoplňovala jiná osoba než Dronetag s.r.o., její autorizovaní zástupci nebo někdo jiný se souhlasem Dronetag s.r.o.
3. Produkt byl vždy správně nainstalován a používán v souladu s příslušnou dokumentací produktu, a to ve všech podstatných ohledech.
4. Ochrana produktu před bleskem, přepětím a elektrostatickým výbojem odpovídala místním předpisům a pokynům Dronetagu.

Dronetag s.r.o. neručí za to, že provoz produktů bude bezchybný nebo nepřerušovaný. Dronetag s.r.o. v žádném případě neodpovídá za škody ani nároky jakékoli povahy související s výkonem systému, včetně pokrytí, výběru produktů kupujícím pro jeho použití nebo nesplnění státních či regulatorních požadavků ze strany produktů.

Vrácení​

Pokud se přesto objeví závada, řešte ji prosím přes prodejce nebo distributora, u kterého jste produkt koupili.

Pokud jste Scout, který chcete vrátit, koupili přímo od Dronetagu, napište nám nejprve na support@dronetag.com a poté produkt zašlete na adresu:

• Dronetag s.r.o., Benešovská 2270/34, 101 00 Praha, Česká republika

Pozáruční servis​

Kromě záručního servisu nabízí Dronetag také pozáruční opravy. Napište nám na support@dronetag.com, s čím máte potíže, a pokusíme se najít řešení.

Výrobce​

Zařízení je navrženo a sestaveno v České republice. Pro jakoukoli zásilku v rámci záruky nebo opravy použijte následující adresu provozovny.

• Dronetag s.r.o., Benešovská 2270/34, 101 00 Praha, Česká republika

Dronetag Scout a Scout EVK byly navrženy tak, aby se s nimi manipulovalo co nejsnáz. Přesto je nutné dodržovat následující bezpečnostní pokyny, aby se riziko nehod, zranění a poruch zařízení snížilo na minimum. Při nesprávném použití hrozí požár, úraz elektrickým proudem nebo zranění osob. Dronetag neodpovídá za škody vzniklé používáním nebo zneužitím tohoto produktu. Abyste předešli nehodám, dodržujte tyto zásady:

• Tuto příručku i příručku k aplikaci Dronetag je třeba pečlivě přečíst a všechny pokyny dodržet. Zvláštní pozornost věnujte všem varováním a bezpečnostním opatřením.
• Používejte pouze příslušenství určené výrobcem. Dronetag s.r.o. neodpovídá za použití jiného než určeného příslušenství.
• Za rizika při instalaci a používání tohoto zařízení odpovídá výhradně uživatel. Dronetag neodpovídá za zranění ani nehody, které jsou důsledkem instalace Scoutu.
• Anténa LTE tohoto přijímače musí být nainstalována tak, aby byla nejméně 20 cm od lidského těla, a nesmí být umístěna ani provozována společně s jinou anténou nebo vysílačem.
• Antény jiných zařízení mějte od Scoutu co nejdále, nejméně 40 cm.
• Zabraňte vniknutí kapalin, drobných částic a jiných cizích předmětů do systému. Při instalaci se řiďte montážním návodem.
• Nesprávné upevnění Scoutu nebo Scoutu EVK může vést ke zranění osob nebo poškození majetku.
• Nevystavujte systém podmínkám, které překračují krytí IP a provozní teploty Scoutu, Scoutu EVK nebo příslušenství.
• Systém i příslušenství, včetně stahovacích pásek a spojovacího materiálu, uchovávejte mimo dosah malých dětí.
• Pokud zařízení přenesete přímo z chladu do tepla, může uvnitř kondenzovat vlhkost a systém pak nemusí fungovat správně. V takovém případě okamžitě odpojte všechny kabely i příslušenství a nechte zařízení několik hodin na suchém místě.
• Přestaňte systém používat a okamžitě jej odpojte ode všech konektorů, pokud se chová neobvykle, vydává nezvyklé zvuky či zápach nebo je na dotek příliš horký.
• Používejte výhradně ethernetový kabel určený do venkovního prostředí.

Informace o elektrické bezpečnosti​

1. Je nutné dodržet napětí, kmitočet a proud uvedené na štítku výrobce. Připojení k jinému než uvedenému zdroji může vést k nesprávné funkci, poškození zařízení nebo při nedodržení limitů i k požáru.

2. Uvnitř Dronetag Scoutu ani přiloženého PoE injektoru nejsou žádné části, které by mohl uživatel opravovat — kromě výměny nebo instalace SIM karty. Servis smí provádět pouze kvalifikovaný technik.

3. Přiložený PoE injektor má odpojitelný napájecí kabel s ochranným vodičem určený k zapojení do uzemněné zásuvky.

   • Nenahrazujte napájecí kabel jiným než dodaným schváleným typem. Nikdy nepoužívejte redukci do dvouvodičové zásuvky, přerušíte tím spojitost ochranného vodiče.
   • Ochranný vodič je součástí bezpečnostní certifikace zařízení; jeho úprava nebo nesprávné použití může vést k úrazu elektrickým proudem s vážnými následky nebo smrtí.
   • Máte-li před připojením zařízení pochybnosti o instalaci, obraťte se na kvalifikovaného elektrikáře nebo na výrobce.
   • Ochranné uzemnění zajišťuje certifikovaný síťový adaptér. Instalace v budově musí zajistit odpovídající zkratovou ochranu.
   • Ochranné pospojování musí být provedeno podle místních předpisů pro elektrické instalace.

4. Dodržujte všechny platné místní předpisy pro instalaci elektrických zařízení.

5. Maximální vstupní napětí PoE injektoru je 240 V a smí být přivedeno pouze na přiložený napájecí kabel.

6. Na anténní konektory nepřivádějte žádné stejnosměrné napětí.

Ochrana před bleskem​

Při instalaci Scoutu a brány Scout EVK ve venkovním i vnitřním prostředí dodržujte místní předpisy pro instalaci ochrany před bleskem a přepětím. Bez takové ochrany nelze zaručit nepřerušovaný provoz brány ani její odolnost proti poškození bleskem.

Venkovní přepěťová ochrana​

• Uzemnění antén: Dronetag s.r.o. doporučuje instalovat bleskojistku na všechny anténní konektory typu N. Bleskojistky musí být v provedení N-type Female na Male, aby odpovídaly konektorům antén i krytu. K propojení šroubových svorek bleskojistek s uzemňovací lištou na stěně budovy (v terénu s uzemňovací tyčí) použijte vodič 10 AWG nebo silnější.
• Uzemnění Scoutu: Zařízení doporučujeme uzemnit. Nedoporučujeme uzemňovat do soustavy hromosvodu. Dále doporučujeme propojit šroubovou svorku na levé spodní straně krytu brány s uzemňovací lištou dalším vodičem 10 AWG nebo silnějším.

Vnitřní přepěťová ochrana​

Pro ochranu vnitřního vybavení a obvodů připojených k bráně doporučujeme instalovat ethernetovou přepěťovou ochranu. Umístěte ji na kabel vedoucí od brány k PoE injektoru. Její uzemňovací svorku připojte k vhodnému uzemňovacímu bodu v budově.

Pravidelná údržba​

Pravidelná údržba Scoutu pomáhá udržet spolehlivý provoz a prodlužuje jeho životnost. Při kontrolách ověřte následující:

• Připojení antén: Ujistěte se, že jsou všechny antény pevně dotažené a že se vibracemi ani změnami teploty neuvolnily.
• Utěsnění antén a ethernetového konektoru: Zkontrolujte, že je izolační páska nebo těsnění na anténách a ethernetovém konektoru neporušené a na svém místě, aby dovnitř nepronikla vlhkost.
• Uzemnění: Ověřte, že je uzemňovací vodič pevně připojený a neuvolněný, aby byla zachována elektrická bezpečnost a ochrana zařízení.
• Stabilita upevnění: Prohlédněte montážní prvky a ujistěte se, že je Scout bezpečně upevněný a nikde se neuvolnil, aby nedošlo k mechanickému namáhání nebo pohybu.

Tyto kontroly provádějte pravidelně, zvlášť po nepříznivém počasí nebo po delším provozu, aby Scout fungoval optimálně.

Omezení odpovědnosti​

S VÝJIMKOU ROZSAHU ZAKÁZANÉHO MÍSTNÍM PRÁVEM NEBUDE DRONETAG S.R.O., JEJÍ DCEŘINÉ SPOLEČNOSTI, PŘIDRUŽENÉ SPOLEČNOSTI ANI DODAVATELÉ V ŽÁDNÉM PŘÍPADĚ ODPOVÍDAT ZA PŘÍMÉ, ZVLÁŠTNÍ, NÁHODNÉ, NÁSLEDNÉ ANI JINÉ ŠKODY (VČETNĚ UŠLÉHO ZISKU, ZTRÁTY DAT NEBO NÁKLADŮ NA PROSTOJE) VZNIKLÉ Z POUŽITÍ PRODUKTU, NEMOŽNOSTI JEJ POUŽÍT NEBO Z VÝSLEDKŮ JEHO POUŽITÍ, AŤ UŽ NA ZÁKLADĚ ZÁRUKY, SMLOUVY, DELIKTU ČI JINÉ PRÁVNÍ TEORIE, A BEZ OHLEDU NA TO, ZDA BYLY NA MOŽNOST TAKOVÝCH ŠKOD UPOZORNĚNY.

Dronetag Scout EVK je starší model vývojové sady, který bude i nadále dostávat nezbytné aktualizace a omezenou podporu. Přesto důrazně doporučujeme všem uživatelům přejít na produkční systém Dronetag Scout.

Novější Scout je robustnější systém s lepší dlouhodobou stabilitou a plným přístupem ke všem funkcím. Některé důležité schopnosti — například obnovení továrního nastavení, bezpečná správa přihlašovacích údajů a cloudové zprovoznění — na původním Scoutu EVK k dispozici nejsou.

Tento návod vás podrobně provede celým přechodem, včetně:

• jak si o přechod zažádat,
• zápisu a použití potřebných obrazů na SD karty,
• samotné fyzické výměny,
• registrace nového Scoutu k vašemu účtu.

Po přechodu dostane vaše jednotka nové sériové číslo a starý Scout EVK bude potřeba z vašeho účtu v Dronetag Cloudu odebrat. Nový Scout zaregistrujete pod dodaným sériovým číslem a budete ho dál používat i spravovat.

SD karty si můžete zapsat sami, nebo si od nás vyžádat už připravené. Návod na obě možnosti najdete níže.

1. Zažádejte o přechod ze Scoutu EVK​

Napište prosím e-mail na support@dronetag.com a uveďte:

1. Původní číslo objednávky nebo jméno svého obchodního kontaktu.
2. Název firmy (pokud se vás týká).
3. Používáte-li Scout EVK s Dronetag Cloudem, uveďte e-mailovou adresu spojenou s registrovaným účtem.
4. Sériové číslo vaší jednotky Scout EVK:
   • najdete ho na spodní straně jednotky, nebo
   • v mobilní aplikaci Dronetag pod svým účtem.

2. Vyberte si způsob zápisu SD karet​

Dejte nám vědět, jak chcete vyřešit SD karty potřebné k přechodu. Jde o dvě SD karty:

• přípravnou SD kartu – slouží k přípravě zařízení,
• systémovou SD kartu Scoutu – obsahuje váš systém připravený na míru.

Varianta A: SD karty si zapíšu sám​

Pošleme vám oba obrazy SD karet a vy si je zapíšete sami.

• Jak zapsat soubory .img na SD karty, popisuje tento návod.

Varianta B: Chci dostat připravené SD karty​

Chcete-li dostat SD karty připravené k použití, uveďte v žádosti také tyto dodací údaje:

1. dodací adresu,
2. kontaktní osobu,
3. e-mailovou adresu,
4. telefonní číslo.

Varianta C: Kompletní výměna jednotky Scout​

Pokud vám technická práce nevyhovuje, můžeme nabídnout kompletní výměnu jednotky Scout. Přechod provedeme u nás a vy uhradíte náklady na dopravu.

3. Průběh přechodu​

Jakmile máte potřebné SD karty připravené nebo doručené, postupujte podle následujících kroků a Scout EVK převeďte na novější verzi.

K přechodu se používají dvě SD karty:

Pokud si SD karty zapisujete sami, můžete použít jednu jedinou kartu. V tom případě na ni nejprve zapište přípravný obraz, proveďte přípravné kroky, pak na tutéž kartu zapište systémový obraz Scoutu a pokračujte zbývajícími kroky.

Ať už použijete jednu, nebo dvě fyzické SD karty, postup zůstává stejný.

Krok 2: Vložte přípravnou SD kartu​

1. Vložte přípravnou SD kartu do minipočítače uvnitř Scoutu.
2. Zapněte jednotku přes konektor PoE.
3. Vyčkejte přibližně 1 minutu. Minipočítač začne blikat zelenou LED ACT.
4. Vypněte zařízení odpojením kabelu PoE.

Krok 3: Vložte systémovou SD kartu Scoutu​

1. Vyměňte přípravnou SD kartu za systémovou SD kartu Scoutu.
2. Jednotku znovu zapněte.
3. Nechte systém běžet alespoň 30 minut.
   • Během této doby se systém zformátuje a inicializuje.
   • Napájení v žádném případě nepřerušujte.

4. Po přechodu: přístup a nastavení​

Jakmile je přechod hotový:

• Scout EVK bude ve výchozím nastavení dostupný ve vaší místní síti přes DHCP. Podrobnosti najdete na stránce o připojení.
• Můžete pokračovat dalším nastavením podle potřeby.

Registrace nového Scoutu​

Spolu se SD kartami dostanete i nové sériové číslo, které nahrazuje původní identitu Scoutu EVK.

1. Odeberte starý Scout EVK ze svého účtu v Dronetag Cloudu.
2. Zaregistrujte nový Scout pod dodaným novým sériovým číslem.

Přístup do webového rozhraní​

Novější Scout má webové rozhraní chráněné přihlášením.

• Výchozí uživatelské jméno a heslo vám poskytne podpora Dronetag spolu se SD kartami nebo s balíčkem ke stažení.
• Po prvním přihlášení si prosím údaje ihned změňte na takové, které znáte jen vy.

Potřebujete-li pomoct s přístupem do rozhraní nebo se změnou údajů, napište na support@dronetag.com.

💾 Příprava SD karty

Tato stránka vás provede zápisem nového firmwaru na kartu microSD a přechodem vašeho Scoutu na novější generaci.

Použijte kartu microSD o kapacitě alespoň 8 GB. Tato SD karta slouží při přechodu ze Scoutu EVK. Veškerá dosavadní data na kartě budou nenávratně smazána.

Doporučujeme použít jinou SD kartu, než jakou má váš Scout EVK teď. Původní nastavení vám tak zůstane jako záloha.

K přípravě SD karty můžete použít Windows i Linux.

Pokud si věříte a jste si vědomi rizik, můžete použít i stávající kartu — ale nejprve si své současné nastavení zazálohujte.

Scout hlídal jeden z největších hudebních festivalů v Nizozemsku​

Město Helsinky sledovalo provoz dronů pomocí Scoutu​
