Montáž Scoutu

Vyberte správné místo​

Než přijímač Scout nainstalujete, připravte si vhodné místo a zázemí. Ušetříte tím čas a zařízení bude podávat nejlepší výkon hned od začátku.

Co budete k instalaci potřebovat​

K instalaci Scoutu si připravte:

  • Vysokou konstrukci nebo stožár — čím výš, tím lépe. Ideálně na nejvyšší střeše v okolí, s přímou viditelností do všech směrů. Scout nedokáže přijímat signály skrz budovy ani velké překážky.

  • Stabilní zdroj napájení:

    • buď běžnou vnitřní zásuvku blízko místa, kudy vede ethernetový kabel, nebo
    • PoE injektor (Power over Ethernet), pokud přímé napájení k dispozici není. Scout má nízkou spotřebu (pod 10 W), takže obojí se snadno zařídí.

  • Ethernetový kabel do venkovního prostředí (CAT5 nebo vyšší) a možnost nakrimpovat konektory RJ-45.

  • Minimální rádiové rušení: neumisťujte Scout blízko vysílačů Wi-Fi ani jiných antén pracujících na 2,4 GHz nebo 5 GHz.

Příklady zařízení na 2,4 GHz nebo 5 GHz

Ovladače dronů, mobilní hotspoty, nositelná elektronika a moderní Wi-Fi systémy v autech, například Apple CarPlay a Android Auto. V podstatě jde o každé zařízení s bezdrátovou komunikací.

Doporučené podmínky​

Pro nejlepší výkon:

  • Zvolte vysokou pozici bez překážek — čím výš, tím větší dosah detekce.
  • Vyhněte se místům s hustou zástavbou, kovovými plochami nebo zdroji rádiového šumu.
  • Zajistěte Scoutu přímou viditelnost do otevřeného prostoru — za zdmi ani budovami signály nezachytí.
  • Pokud si výběrem místa nejste jistí, obraťte se na naši podporu. Pošlete nám adresu zamýšleného místa instalace nebo fotografie výhledu ze střechy a pomůžeme vám podmínky pro příjem ověřit podle satelitních dat (například Google Earth) a najít možné zdroje rušení.

Návod krok za krokem​

Teď, když máte připravené místo, napájení i síťové připojení a ověřené optimální podmínky, postupujte podle následujících kroků a Scout správně namontujte a zapojte. Projděte si pečlivě každý krok, ať má instalace nejlepší výkon a dlouhou životnost.

Upevněte zařízení​

  • Aby Scout podával nejlepší výkon, měl by být upevněný na vyvýšené konstrukci — na stávajícím stožáru, konzole nebo stěžni.
  • Pokud žádná taková konstrukce není k dispozici, lze použít stativ.

Upevněte zařízení na požadované místo. Pamatujte, že čím výš bude, tím lépe bude Scout přijímat signál Remote ID z dronů. Při montáži se držte montážního návodu a důsledně dodržujte místní předpisy pro elektrické instalace a pro ochranu před přepětím a bleskem.

1. Připevněte ke Scoutu křížovou konzoli​

Přiloženou křížovou konzoli připevněte na spodní stranu krytu čtyřmi (4) šrouby M6*12.

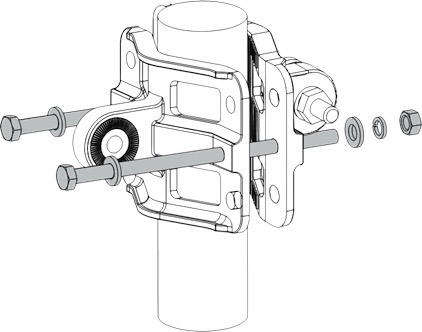

2. Namontujte objímku na stožár​

Přiložte obě (2) části objímky ke stožáru a dotáhněte je přiloženými šrouby M6*110, podložkami a maticemi.

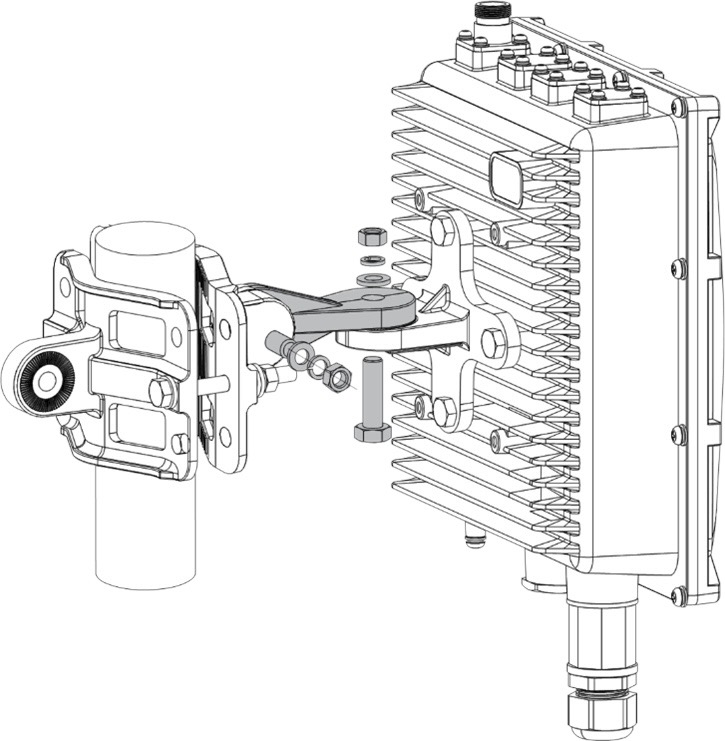

3. Spojte objímku se Scoutem​

Objímka je určená pro stožáry o průměru 45–110 mm. Poslední díl montážní sady zajistěte ke křížové konzoli šrouby M6*30, podložkami a maticemi.

pozor

Scout musí být upevněný tak, aby antény směřovaly kolmo k vodorovné rovině.

Zapojte a zaizolujte kabely​

5. Zapojte kabel PoE​
pozor

Upozorňujeme, že pro jakékoli zapojení budete potřebovat umět nakrimpovat vlastní ethernetový kabel konektorem RJ-45.

Nakrimpujte si vlastní ethernetový kabel​

varování

Používejte výhradně kabeláž CAT5 (nebo vyšší) určenou do venkovního prostředí.

poznámka
  • Verze přijímače Scout bez LTE musí být při provozu v režimu Cloud Mode trvale připojená k routeru s internetem, aby mohla přenášet data do Dronetag Cloudu.
  • Scout musí být připojený ke stejné síti jako počítač, ze kterého provádíte prvotní nastavení.
MĚJTE NA PAMĚTI

Přijímač je určený do venkovního prostředí a má kryt odolný proti povětrnosti. Ethernetový kabel je nutné protáhnout kabelovou průchodkou a nakrimpovat uvnitř, aby bylo spojení bezpečné.

6. Zapojte ethernetový kabel přes PoE injektor​

Po zapojení kabelu PoE ho zaizolujte přiloženou PVC páskou:

Zaizolujte konektor ethernetového kabelu​

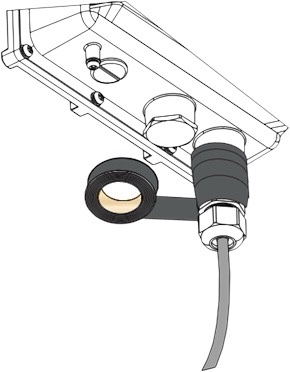

  • Očistěte plochu konektoru, kterou budete omotávat. Naviňte jednu vrstvu PVC pásky s 50% přesahem ve směru otáčení konektoru. Pokračujte asi 10 mm za konec konektoru.

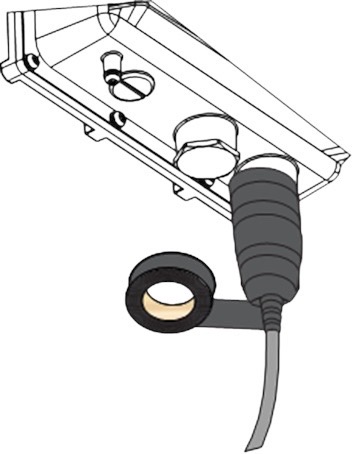

  • Naviňte další tři vrstvy PVC pásky s přirozeným tahem a 50% přesahem. Zakryjte přitom začátek i konec konektoru.
